例 用焦距为10 cm的凸透镜探究凸透镜成像的规律时,将蜡烛、凸透镜和光屏依次放在光具座上,并将凸透镜固定在50 cm刻度线处。
(1)点燃蜡烛,调整蜡烛、凸透镜和光屏的高度,使烛焰的中心、凸透镜的光心和光屏的中心大致在同一高度。

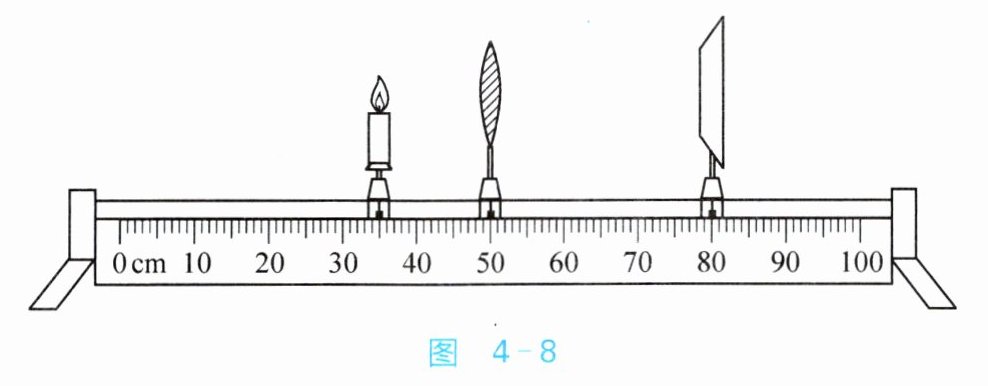

(2)当蜡烛和光屏的位置如图4-8所示时,光屏上呈现烛焰清晰的放大、倒立的像。

(3)将蜡烛移至20 cm刻度线处,应将光屏移至65cm刻度线处,光屏上可再次呈现烛焰清晰的像。
(4)将蜡烛移至45 cm刻度线处,无论怎样移动光屏,光屏上始终不能呈现烛焰清晰的像。此时应在凸透镜右侧(选填“左侧”或“右侧”)透过凸透镜观察像的特点。

答案： 【解析】：
（1）本题考查探究凸透镜成像规律的实验步骤，在实验前要调整烛焰、凸透镜、光屏的中心大致在同一高度，目的是使像成在光屏的中心。
（2）本题考查凸透镜成像规律，当像距大于物距时，凸透镜成倒立、放大的实像。
（3）本题考查光路可逆原理，在光的折射现象中，光路是可逆的。根据图中给出的物距和像距，当蜡烛移动后，利用光路可逆可得出新的像距。
（4）本题考查虚像的特点，虚像不能呈现在光屏上，且虚像与物体在凸透镜的同侧，所以要在凸透镜右侧透过凸透镜观察像的特点。
（1）为了使像成在光屏的中心，点燃蜡烛后，应使烛焰的中心、凸透镜的光心和光屏的中心大致在同一高度。
（2）由图可知，此时像距大于物距，根据凸透镜成像规律，凸透镜成的像是放大、倒立的实像。
（3）由图可知，当物距$u = 50cm - 35cm = 15cm$，像距$v = 80cm - 50cm = 30cm$。将蜡烛移至$20cm$刻度线处，物距变为$u' = 50cm - 20cm = 30cm$。由光路可逆可知，此时像距应为$15cm$，即应将光屏移到$50cm + 15cm = 65cm$刻度线处，光屏上可再次呈现烛焰清晰的像。
（4）虚像不能在光屏上呈现。将蜡烛移至$45cm$刻度线处，无论怎样移动光屏，光屏上始终没有呈现烛焰清晰的像，说明此时凸透镜成的像是虚像。虚像在折射光线的反向延长线的交点上，此时应在凸透镜右侧透过凸透镜观察像的特点。
【答案】：
(1)同一高度
(2)倒立
(3)$65$
(4)右侧
