《2025年随堂演练八年级物理上册沪粤版》

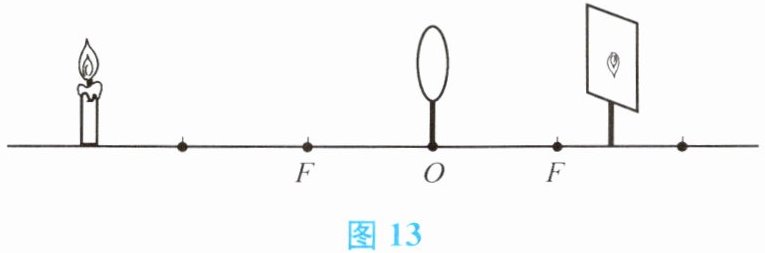

23. 小明同学在探究凸透镜成像的规律时,烛焰在光屏上成了一个清晰的像,如图 13 所示。下列物体工作时的原理与此现象相同的是(B)。

A.投影仪
B.照相机
C.放大镜
D.近视镜

答案： B

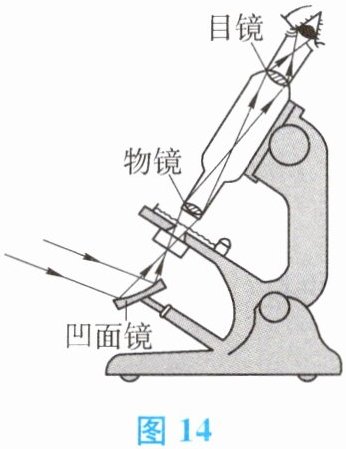

24. 显微镜的主要结构如图 14 所示,则下列说法正确的是(B)。

A.物镜是凸透镜,目镜是凹透镜
B.凹面镜的作用是将光反射到载物台上
C.物镜和目镜都是凸透镜,但只有物镜起放大作用
D.物镜和目镜都是凸透镜,但只有目镜起放大作用

答案： B

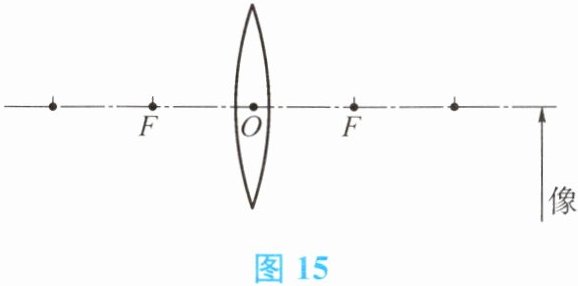

25. 图 15 所示是“探究凸透镜成像规律”实验中光屏上所得到的像。请你在图上大致画出其所对应的发光物体。

答案：

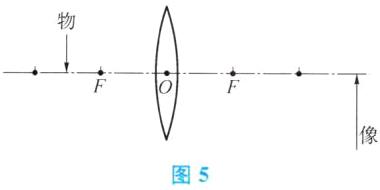

如图5所示

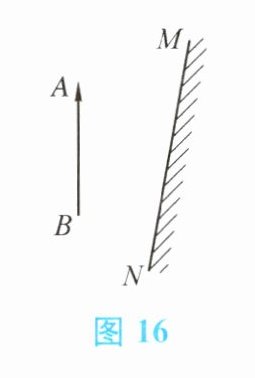

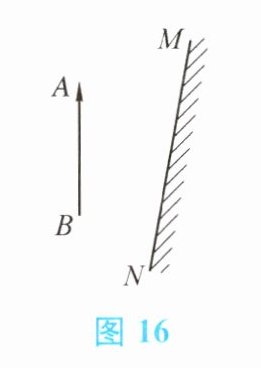

26. 根据平面镜成像特点,在图 16 中画出物体 $AB$ 在平面镜 $MN$ 中所成的像 $A'B'$。

答案：
如图6所示

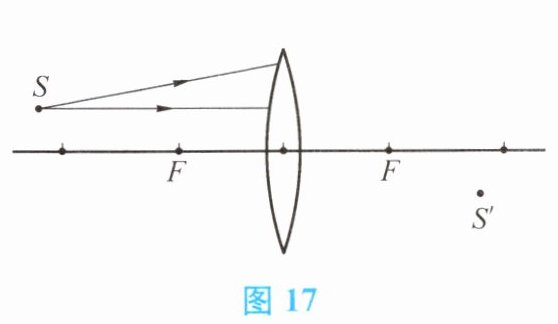

27. 如图 17 所示,$S'$ 是 $S$ 经凸透镜成的像,请作出由 $S$ 发出的两条入射光线经凸透镜折射后的光路。

答案：

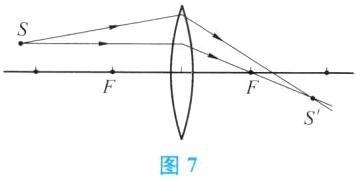

如图7所示
