《2025年课时练人民教育出版社八年级物理上册人教版》

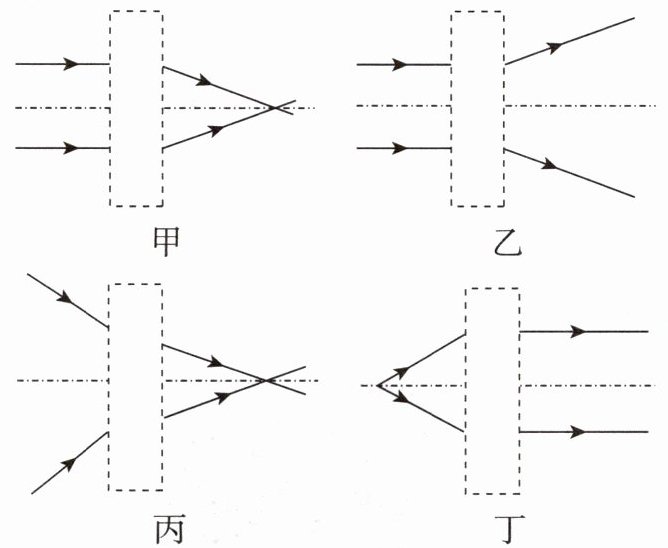

例3 在下列虚线框中放入适当的凸透镜或凹透镜,光路图能成立。其中放入凸透镜的是(A)

A. 甲和丁
B. 乙和丁
C. 丙和丁
D. 乙和丙
【易错警示】会聚作用：指经凸透镜折射后的光相对于入射光更“靠近”主光轴,不能将会聚作用理解成将光会聚于一点。
发散作用：指经凹透镜折射后的光相对于入射光更“偏离”主光轴,不能将发散作用理解成光不能会聚于一点。
学习任务三 焦点和焦距

答案： A

1. 焦点和焦距

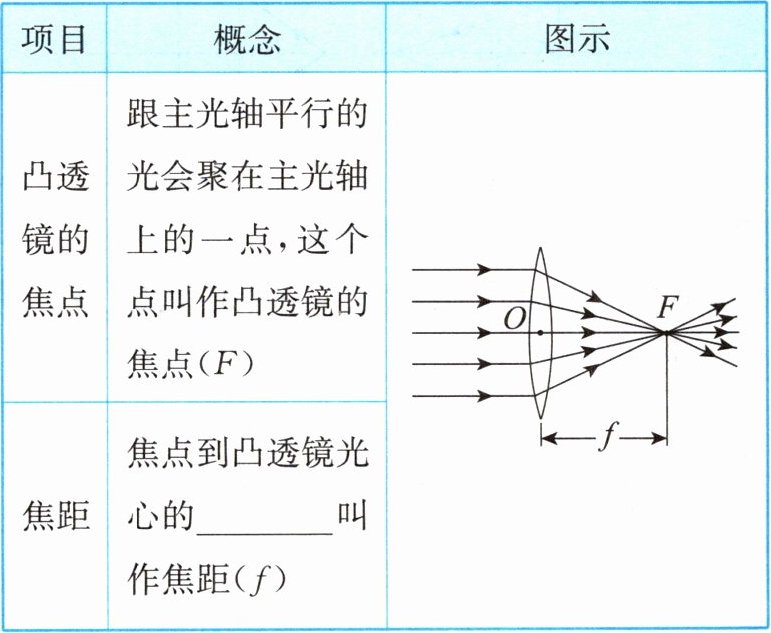

|项目|概念|图示|
|凸透镜的焦点|跟主光轴平行的光会聚在主光轴上的一点,这个点叫作凸透镜的焦点(F)||
|焦距|焦点到凸透镜光心的距离叫作焦距(f)||

答案： 距离

2. 注意：
(1) 经过焦点的入射光经凸透镜折射后将平行于主光轴射出(光路可逆)。
(2) 焦距的长短反映了凸透镜会聚作用的强弱,焦距越短会聚作用越强,即光通过透镜后偏折得更明显。
(3) 凹透镜的焦点：平行于主光轴的光经凹透镜折射后变得发散,这些发散光的反向延长线交于主光轴上一点,此点叫作凹透镜的虚焦点(不是实际光线会聚)。

答案：
(1)平行；
(2)越强

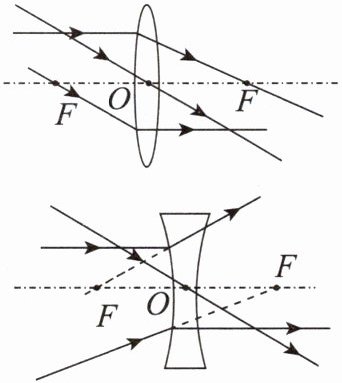

3. 透镜的三条特殊光线

口诀：“平行过焦,过心不变,过焦平行”。

答案： 透镜三条特殊光线规律如上所述。

例4 (襄阳中考)西汉时期的《淮南万毕术》中,记载有“削冰令圆,举以向日,以艾承其影,则火生。”其中“削冰令圆”是把冰削成凸透镜；“以艾承其影”是把“艾”(易燃物)放在透镜的焦点上。

答案： 凸；焦点

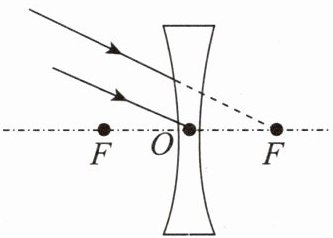

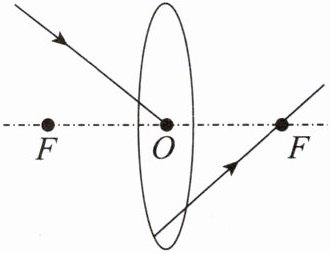

例5 在图中分别作出相应的折射光线或入射光线。

答案：
如图所示。
