10. (2024·德州)探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器(标有“20 Ω 2 A”字样)、定值电阻 5 个(5 Ω、10 Ω、15 Ω、20 Ω、50 Ω)、开关一个、导线若干。

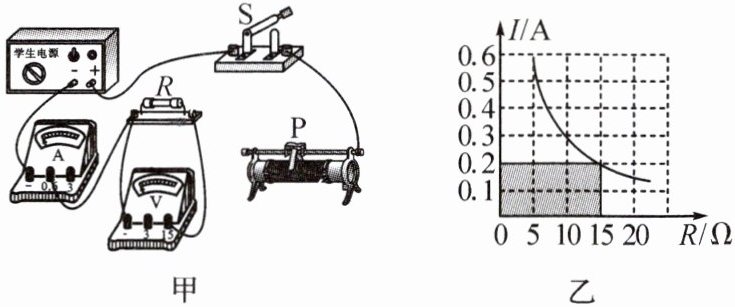

(1)请用笔画线代替导线将图甲中的实物图连接完整，要求：滑片 P 向右移动时电压表示数变大，导线不交叉。
(2)连接好电路，将电源电压调至 4.5 V，滑动变阻器阻值调到最大，闭合开关 S，移动滑片 P，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是(填序号)。
A. 滑动变阻器断路
B. 定值电阻 R 断路
C. 定值电阻 R 短路
(3)排除故障后利用前四个定值电阻进行实验，图乙是根据实验数据得到的 I-R 图像。
①其中阴影部分面积表示的物理量是，其值为；
②由实验图像可得出结论：在电压一定时，。

答案：

(1)
(2)B
(3)①电压 3V ②通过导体的电流与导体的电阻成反比

11. 小明用如图所示电路测量小灯泡正常发光时的电阻。电源电压为 3 V 恒定不变，小灯泡正常发光时电压为 2.5 V，滑动变阻器$R_{1}$规格为“20 Ω 2 A”、$R_{2}$规格为“10 Ω 1 A”，导线若干。

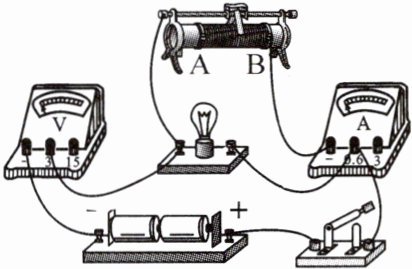

(1)图中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线。(连线不要交叉)
(2)改正电路后，闭合开关前，变阻器的滑片应位于(填“A”或“B”)端；小明闭合开关后，发现小灯泡不发光，电流表偏转角度很小，原因可能是。

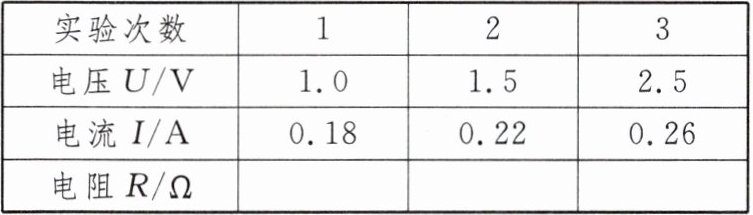

(3)闭合开关，移动滑动变阻器的滑片，多次测量并记录数据，如表所示。当小灯泡正常发光时，小灯泡的阻值为Ω(保留一位小数)。

(4)实验中选择的滑动变阻器应为(填“$R_{1}$”或“$R_{2}$”)。

答案：

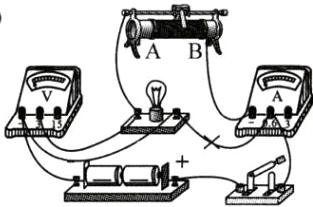

(1)
(2)A 滑动变阻器接入电路中的电阻过大
(3)9.6
(4)R₁

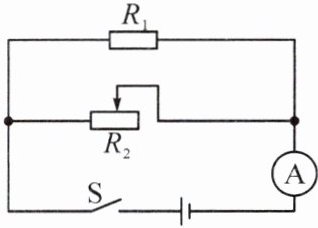

12. 如图所示，电源电压保持不变，定值电阻$R_{1}=10\Omega$，$R_{2}$的规格为“50 Ω 1 A”。闭合开关，通过$R_{1}$的电流为 1.2 A，电流表的示数为 1.6 A，求：
（1）电源电压。
（2）此时滑动变阻器$R_{2}$接入电路的阻值。
（3）把滑动变阻器滑片滑至最右端时，电流表的示数。

答案： （1）电源电压：
U=U₁=I₁R₁=1.2A×10Ω=12V
（2）通过滑动变阻器R₂的电流：
I₂=I - I₁=1.6A - 1.2A=0.4A
滑动变阻器R₂接入电路的阻值：
R₂=U/I₂=12V/0.4A=30Ω
（3）把滑动变阻器滑片滑至最右端时，通过滑动变阻器R₂的电流：I₂'=U/R₂'=12V/50Ω=0.24A
由于是并联电路，所以通过定值电阻的电流不变，则电流表示数：
I'=I₁+I₂'=1.2A+0.24A=1.44A
