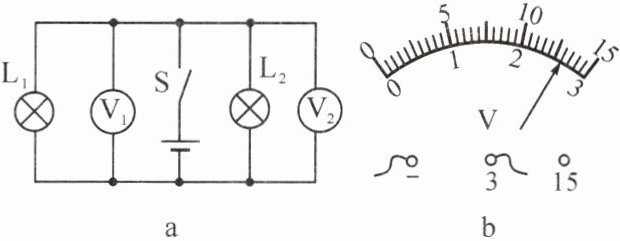

4. 如图 a 所示电路中，闭合开关后，电压表 $ V_1 $ 的示数如图 b 所示，则电压表 $ V_1 $ 的示数为2.6V，电压表 $ V_2 $ 的示数为2.6V，电源电压为2.6V。

答案： 4.2.6　2.6　2.6

5. 【教材习题改编】如图，闭合开关后，灯泡 $ L_2 $ 比 $ L_1 $ 亮，电压表 $ V $ 的示数为 4.5 V，下列说法正确的是(B)


A.$ V_1 $ 的示数大于 4.5 V
B.$ V_1 $ 的示数等于 4.5 V
C.$ V_2 $ 的示数小于 4.5 V
D.$ V_2 $ 的示数大于 4.5 V

答案： 5.B

6. 在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两个小灯泡两端的电压相等，则两个小灯泡的连接方式(C)

A.一定是并联
B.一定是串联
C.可能是串联，也可能是并联
D.无法判定

答案： 6.C

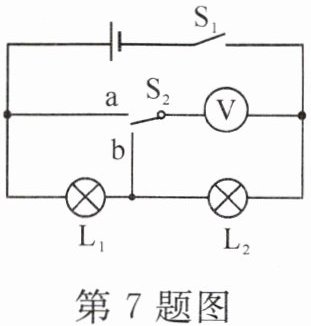

7. 如图所示的电路中，闭合开关 $ S_1 $，开关 $ S_2 $ 接到 a 时，电压表示数为 9 V，开关 $ S_2 $ 接到 b 时，电压表示数为 4 V，下列说法错误的是(B)

A.电源电压为 9 V
B.灯 $ L_1 $ 两端的电压为 4 V
C.灯 $ L_2 $ 两端的电压为 4 V
D.灯 $ L_1 $ 和 $ L_2 $ 两端的总电压为 9 V

答案： 7.B

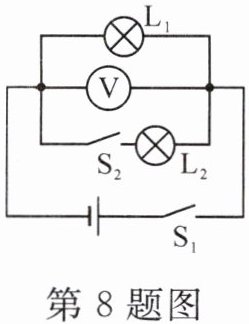

8. 如图所示的电路，电源电压保持不变，当开关 $ S_1 $、$ S_2 $ 闭合时，$ L_1、L_2 $ 都亮，电压表的示数为 3 V，再将开关 $ S_2 $ 断开时，电压表的示数将(C)

A.增大到 6 V
B.减小到 1.5 V
C.保持 3 V 不变
D.减小为 0

答案： 8.C

9. 如图 1 所示的电路中，当开关闭合后，$ V_1 $ 和 $ V_2 $ 的指针偏转均如图 2 所示。则小灯泡 $ L_1 $ 两端的电压是4.8V，小灯泡 $ L_2 $ 两端的电压是1.2V。

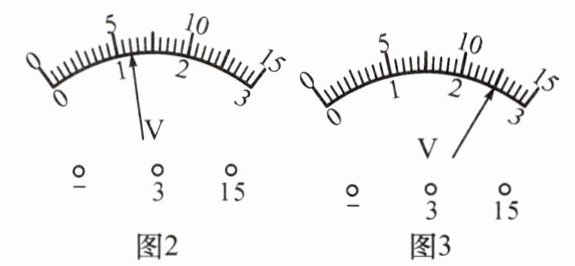

【变式】若开关闭合后，$ V_1 $ 和 $ V_2 $ 的示数分别如图 2 和图 3 所示。则小灯泡 $ L_1 $ 两端的电压是3.5V，小灯泡 $ L_2 $ 两端的电压是2.5V。

答案： 9.4.8　1.2　[变式]　3.5　2.5

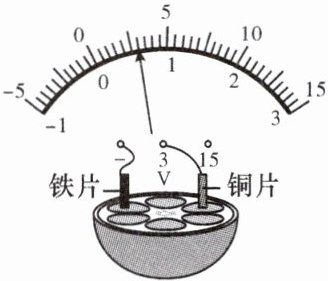

10. (2024·淮安)取一个橙子，把铜片和铁片分别插入其中，制成一个水果电池。

(1)如图所示，用电压表测量电压，该水果电池的电压为0.6V，水果电池是将化学能转化为电能。
(2)该水果电池的正极是铜片(填“铁片”或“铜片”)。
(3)为获得更高的电压，可以将多个水果电池串联。

答案： 10.
(1)0.6 化学　
(2)铜片　
(3)串
