《2025年名校课堂九年级物理上册人教版河北专版》

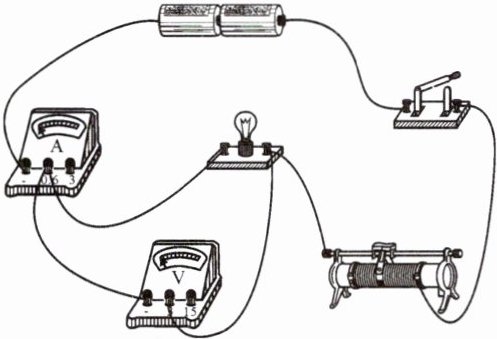

【例 1】小明在“测量小灯泡正常发光时的电阻”的实验中，实验电路如图所示，在多次实验过程中，小明遇到了以下问题，请你帮他一起分析、解决。

(1)闭合开关后，小灯泡不发光，移动滑动变阻器的滑片，电流表有示数且会发生变化，但电压表始终无示数，则故障可能是小灯泡短路。
(2)闭合开关后，小灯泡发光，当滑片移动到某一位置时，小灯泡突然熄灭，此时电流表示数为 0，电压表示数接近电源电压，则电路中出现的故障可能是小灯泡断路。
(3)闭合开关后，移动滑片，电流表、电压表均无示数，如果电路连接完好，只有一个元件有故障，产生这一现象的原因可能是滑动变阻器断路(或电流表断路,开关断路)(写出一个可能的原因)。

答案：
(1)小灯泡短路
(2)小灯泡断路
(3)滑动变阻器断路(或电流表断路,开关断路)

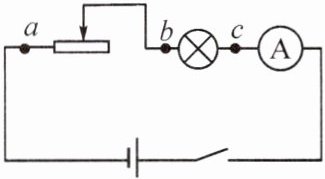

【变式】如图所示，小媛同学设计了一个简单的“调光电路”。电路连接好后闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。于是用一个完好的电压表探测电路故障，将电压表接在 a、b 两点间，发现无示数；接在 a、c 两点间，发现有示数。则下列说法正确的是(D)


A.滑动变阻器短路
B.滑动变阻器断路
C.小灯泡短路
D.小灯泡断路

答案： D

【例 2】如图所示，电源电压不变，闭合开关 S，灯泡 L $ _ { 1 } $、L $ _ { 2 } $ 都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，产生这一现象的原因可能是(C)


A.灯泡 L $ _ { 1 } $ 断路
B.灯泡 L $ _ { 1 } $ 短路
C.灯泡 L $ _ { 2 } $ 断路
D.灯泡 L $ _ { 2 } $ 短路

答案： C

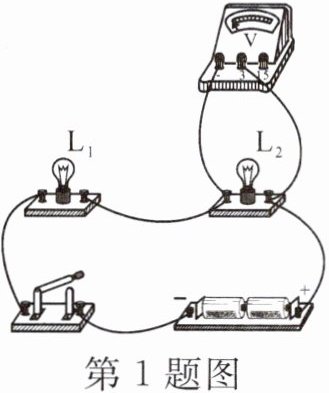

1. (2024·盐城)如图，在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。原因可能是(B)

A.L $ _ { 1 } $ 短路
B.L $ _ { 1 } $ 断路
C.L $ _ { 2 } $ 短路
D.L $ _ { 2 } $ 断路

答案： 1.B

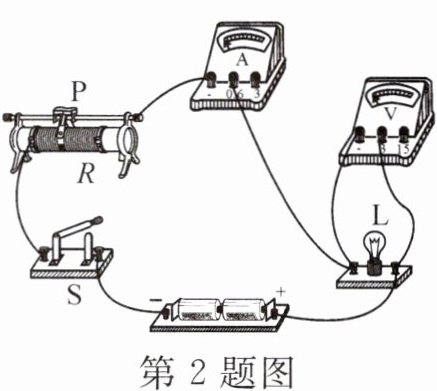

2. 如图所示，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。电路可能存在的故障是(B)

A.灯泡 L 短路
B.灯泡 L 断路
C.滑动变阻器 R 短路
D.滑动变阻器 R 断路

答案： 2.B
