《2025年名校课堂九年级物理上册人教版河北专版》

1. (2024·石家庄 48 中期中)以下数据最符合实际的是(B)

A.一节新干电池的电压为 2 V
B.手电筒中的电流约为 0.2 A
C.家庭电路电压约为 380 V
D.汽车发动机的效率能达到 90%

答案： B

2. (2024·廊坊广阳区期末)如图所示,当开关 S 闭合后,电压表测量的对象为(C)

A.L₁和 L₂两端的总电压
B.灯 L₂两端的电压
C.灯 L₁两端的电压
D.电源两端的电压

答案： C

3. (2024·张家口宣化区期中)如图所示,当开关闭合后电路正常工作时,下列说法正确的是(C)

A.开关只能控制灯 L₁
B.灯 L₁和 L₂是串联的
C.电压表测的是电源电压
D.电流表测的是通过电压表的电流

答案： C

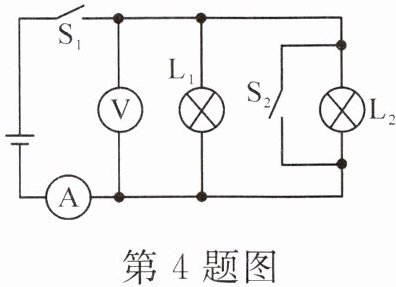

4. (2024·石家庄桥西区期末)如图所示的电路中,下列说法正确的是(A)

A.当开关 S₁、S₂都闭合时,电流表将被烧坏
B.只闭合开关 S₁时,电压表将被烧坏
C.当开关 S₁、S₂都闭合时,灯 L₁亮、灯 L₂不亮
D.只闭合 S₁发现两只灯泡都亮,但电压表无示数,可能电压表短路

答案： A

5. (2024·保定莲池区期末)如图所示,闭合开关,小灯泡不亮、电流表有示数、电压表有示数。若电路只有一处故障,则故障可能是(C)

A.L 断路
B.R 短路
C.L 短路
D.电压表断路

答案： C

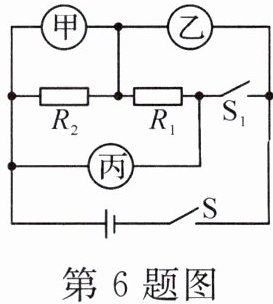

6. (2024·唐山丰润区期中)在如图所示的电路中,S 闭合后下列各种情况正确的是(B)

A.当 S₁闭合,甲、乙为电流表,丙为电压表,则 R₁、R₂为并联
B.当 S₁断开,乙、丙为电流表,甲为电压表,则 R₁、R₂为并联
C.电路中甲表和乙表可以同时是电流表
D.当 S₁闭合,乙、丙为电压表,甲为电流表,则 R₁、R₂为串联

答案： B

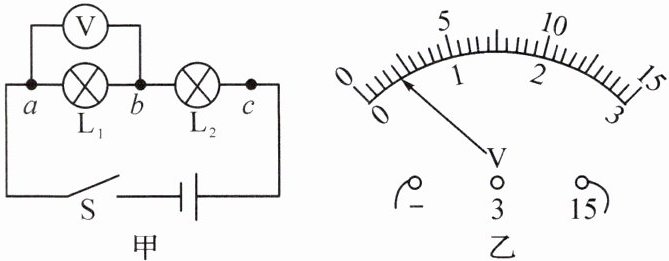

7. (2024·石家庄 48 中期中)用如图甲所示的电路探究串联电路的电压特点。关于实验,下列说法中正确的是(B)

A.应多准备几个不同规格的灯泡,以便进行多次实验减小误差
B.闭合开关后,电压表指针如图乙所示,说明需要调整其测量范围
C.测出 L₁两端的电压后,可将电压表左侧导线从 a 改接到 c,直接测出 L₂两端的电压
D.本实验采用了控制变量法,所以必须控制 L₁、L₂的规格相同

答案： B
