《2025年名校课堂九年级物理上册人教版河北专版》

7. 一只小灯泡正常发光时通过灯丝的电流是0.3A，灯丝的电阻是6Ω，要测量小灯泡两端的电压，电压表的测量范围应选用(A)

A.0～3V
B.0～15V
C.两个测量范围都可以
D.无法判断

答案： A

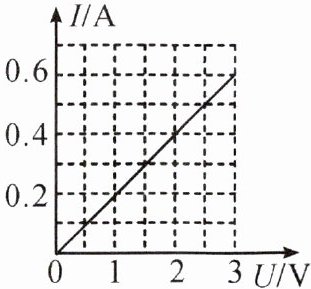

8. 某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是(C)

A.当通过导体的电流为0A时，导体的电阻为0Ω
B.该导体的电阻随电流的增大而增大
C.当导体两端的电压为8V时，通过导体的电流为1.6A
D.电阻一定时，导体两端的电压与通过导体的电流成正比

答案： C

9. 有两个电阻$R_1$和$R_2$，当它们两端的电压之比是4:3时，通过它们的电流之比是2:5，则$R_1$和$R_2$的电阻之比是(B)

A.5:3
B.10:3
C.3:5
D.8:15

答案： B

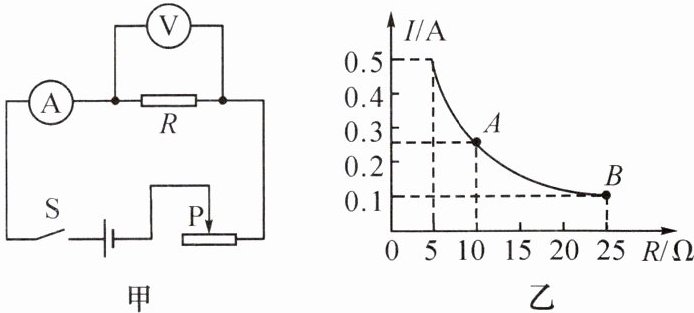

10. 【教材习题改编】在“探究电流与电阻的关系”实验中，电路如图甲所示，图乙是根据实验数据画出的I-R图像。由图像可知，电压表示数始终保持2.5V不变，当R的阻值为20Ω时，电路中的电流为0.125A。

答案： 2.5 0.125

11. 如图所示的电路中，电源电压为12V，闭合开关S后，电流表的示数为0.6A，电压表的示数为9V。
(1)通过$R_1$的电流$I_1$是0.6A。
(2)小翔同学在求$R_1$的电阻值时，解题过程如下：
根据欧姆定律得，$R_1$的阻值：
$R_1=\frac{U_1}{I_1}=\frac{9V}{0.6A}=15Ω$
小翔的解题过程不正确(填“正确”或“不正确”)，理由：$R_{1}$两端的电压取值错误。
(3)电阻$R_1$的阻值是多少？

答案： 解:
(1)0.6
(2)不正确 $R_{1}$两端的电压取值错误
(3)根据串联电路电压规律可知$R_{1}$两端电压:
$U_{1}=U-U_{2}=12\ V-9\ V=3\ V$
由$I=\frac{U}{R}$得,$R_{1}$的阻值:$R_{1}=\frac{U_{1}}{I_{1}}=\frac{3\ V}{0.6\ A}=5\ \Omega$

12. (2024·重庆B卷)将阻值为10Ω的电阻$R_1$与另一电阻$R_2$接入电路，如图所示。闭合开关S，电流表$A_1$的示数为0.45A，电流表$A_2$的示数为0.3A。求：
(1)通过$R_2$的电流。
(2)电源电压。

答案： 解:
(1)通过定值电阻$R_{2}$的电流:$I_{2}=I-I_{1}=0.45\ A-0.3\ A=0.15\ A$
(2)由$I=\frac{U}{R}$可得,$R_{1}$两端的电压:
$U_{1}=I_{1}R_{1}=0.3\ A×10\ \Omega=3\ V$
因并联电路各支路两端的电压相等,所以电源电压$U=U_{1}=3\ V$
