《2025年名校课堂九年级物理上册人教版河北专版》

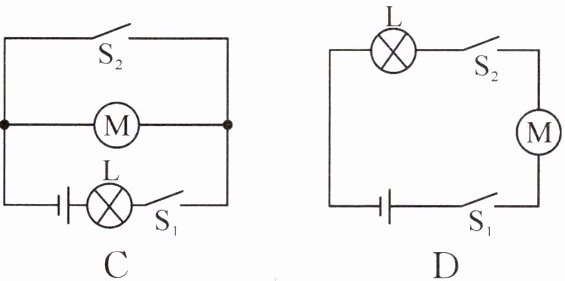

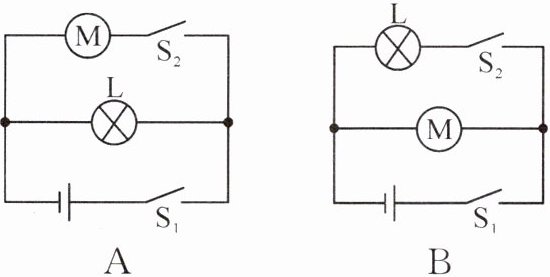

7. (2024·石家庄40中期末)不戴头盔存在安全隐患,于是共享电动车公司设计以下方案:骑行前,扫码成功后开关S₁闭合,指示灯L亮,但电动机不工作;从车头取出头盔并戴上后,头盔内遥控设备遥控S₂闭合,电动机才通电工作。若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是 (A)

答案： A

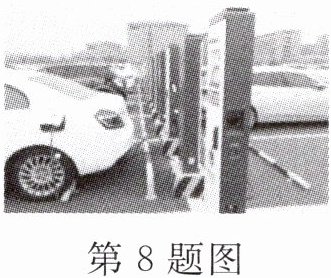

8. (2024·石家庄桥西区期末)如图所示,公共充电桩正在给电动汽车的蓄电池充电,这些充电桩之间是并联(填“串联”或“并联”)在一起的;在充电过程中,蓄电池相当于电路中的用电器(填“用电器”或“电源”)。

答案： 并联 用电器

9. (2024·沧州期末)如图所示为小亮设计的电路图,只闭合开关S₃时,L₁、L₂和L₃组成串联电路;只闭合开关S₁和S₂时,L₁和L₂组成并联电路。若要使灯L₂亮、灯L₁、L₃不亮,则应只闭合开关S₁。

答案： $S_{3}$ $S_{1}$和$S_{2}$ $S_{1}$

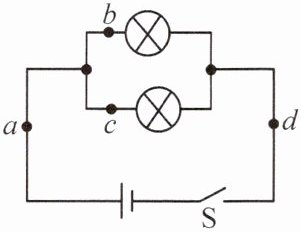

10. (2024·唐山路南区期中)如图所示的电路,闭合开关后,比较a、b、c、d四处电流的大小,其中错误的是 (A)

A.Iₐ＞I_d
B.Iₐ=I_d
C.Iₐ＞I_b
D.I_d＞I_c

答案： A

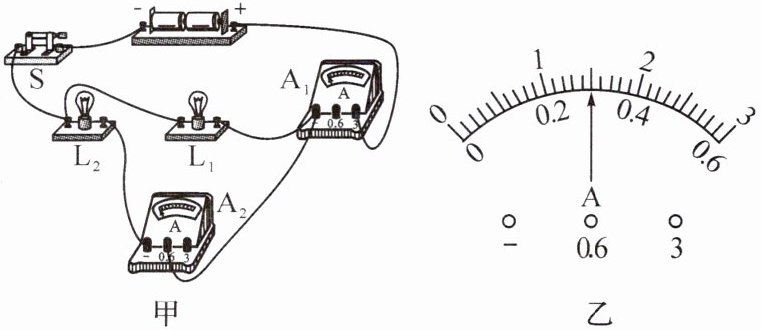

11. (2024·唐山丰润区期中)在如图甲所示的实物电路中,当开关S闭合时,两灯泡均发光,且两个完全相同的电流表A₁、A₂指针偏转均如图乙所示。下列说法正确的是 (D)


A.灯L₁、L₂串联
B.电流表A₁测量通过灯L₂的电流
C.通过灯L₂的电流为1.5 A
D.通过灯L₂的电流为0.3 A

答案： D

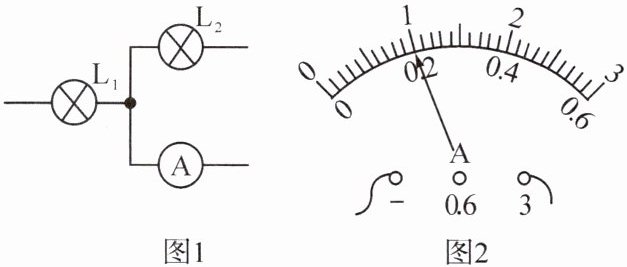

12. (2024·石家庄23中期末)如图1是电路图中的一部分,已知通过灯泡L₁的电流为0.6 A,通过灯泡L₂的电流为0.4 A,电流表的示数如图2所示,则下列判断正确的是 (C)


A.电流表的示数为0.2 A
B.电流表在支路上
C.灯泡L₁和L₂是并联的
D.如果将灯泡L₁拧下来,L₂将熄灭

答案： C

13. (2024·唐山遵化市期中)如图,开关闭合后,已知电流表A₁的示数为0.2 A,电流表A₂的示数为0.5 A,则下列分析正确的是 (C)

A.两灯泡L₁、L₂是串联的,通过灯泡L₁的电流为0.2 A
B.两灯泡L₁、L₂是并联的,干路电流为0.7 A
C.两灯泡L₁、L₂是并联的,通过灯泡L₂的电流为0.3 A
D.两灯泡L₁、L₂是并联的,通过灯泡L₂的电流为0.2 A

答案： C
