《2025年名校课堂九年级物理上册人教版河北专版》

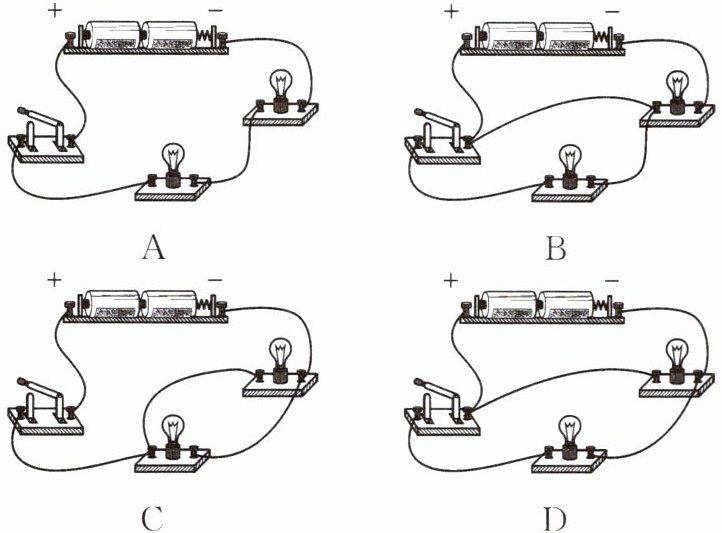

1. 在如图所示的四个电路中，开关能够同时控制两盏灯，且两灯并联的是(B)

答案： B

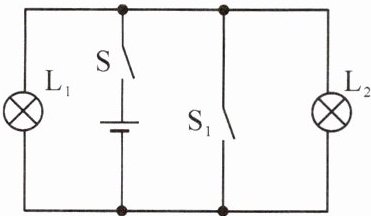

2. 在如图所示的电路中，先闭合开关S，再闭合开关S₁，会产生的现象是(C)

A.灯L₁、L₂都亮
B.灯L₂亮，L₁不亮
C.电源被烧坏
D.两灯全烧坏

答案： C

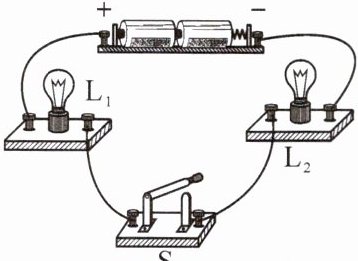

3. 小明正确连接如图所示的电路，闭合开关S，发现灯L₁不发光，灯L₂发光。由此判断电路故障可能是(A)

A.灯L₁被短路
B.灯L₂被短路
C.灯L₁断路
D.灯L₂断路

答案： A

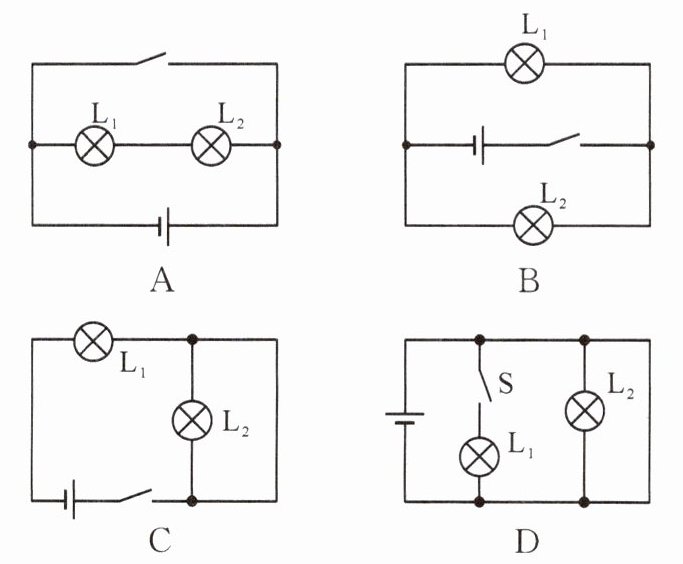

4. 如图所示的电路中，闭合开关后，有一个灯泡被短路的是(B)

答案： B

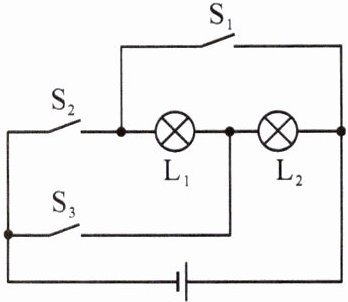

5. 如图，下列判断正确的是(D)

A.S₁闭合，S₂、S₃断开，L₁、L₂串联
B.S₂、S₃闭合，S₁断开，L₁、L₂串联
C.S₂闭合，S₁、S₃断开，L₁、L₂并联
D.S₁、S₃闭合，S₂断开，L₁、L₂并联

答案： D

6. 在参观未成年人法治教育基地时，某同学发现，一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任意一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(C)

A.两个模块相当于开关，彼此串联
B.两个模块相当于电源，彼此串联
C.两个模块相当于开关，彼此并联
D.两个模块相当于电源，彼此并联

答案： C

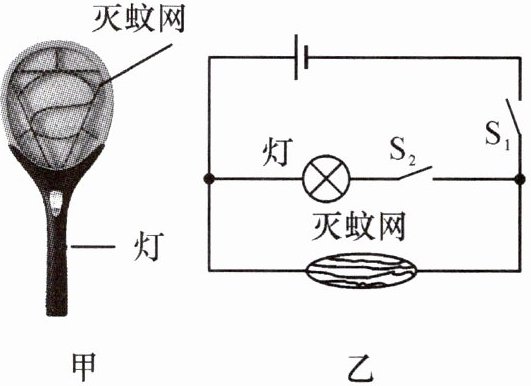

7. 如图甲所示的电蚊拍，具有灭蚊和照明等功能，图乙是其对应的电路图。当开关S₁闭合时，只有灭蚊网通电起到灭蚊作用；当开关S₁和S₂(以上两空填“S₁”“S₂”或“S₁和S₂”)闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用。灯和灭蚊网的连接方式是并联。

答案： S₁ S₁和S₂ 并
