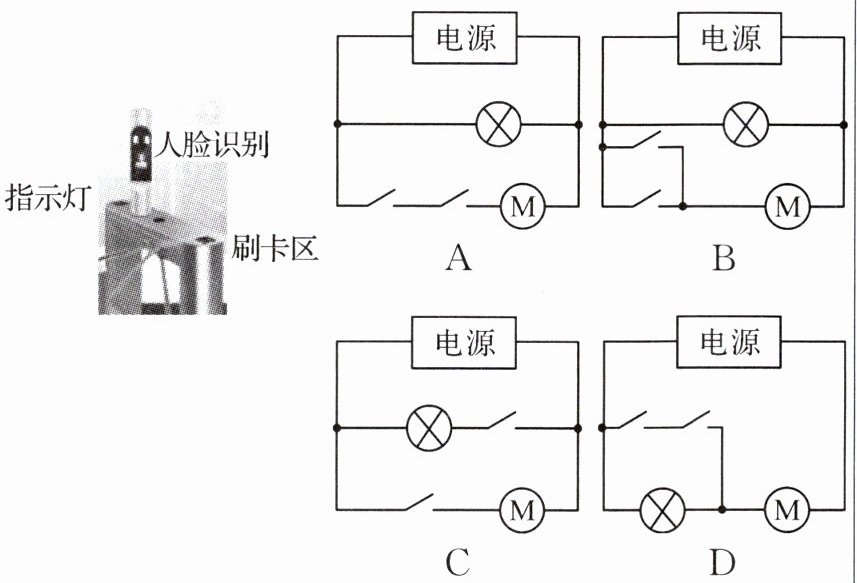

7. (2024·石家庄期中联考)如图为封闭小区常见的智能门禁系统, 住户通过刷卡或人脸识别进入小区, 当门禁系统接通电源后, 指示灯发光。住户刷卡或人脸识别成功时 (相当于分别闭合对应的开关), 电动机工作, 控制门打开。下列关于门禁系统的简化电路设计合理的是 (B)

答案： B

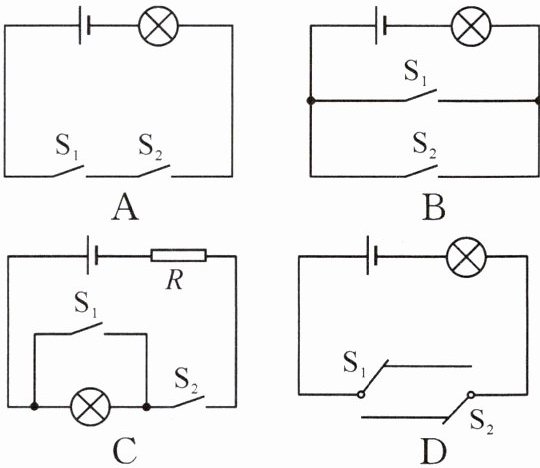

8. 多控开关常用于家庭电路和商场楼宇中, 以实现多个开关对同一用电器的独立控制。装修房子的小沈, 在设计楼梯照明电路时, 希望通过楼上楼下两个开关, 随时独立操控灯泡亮灭, 下列电路图中符合要求的是 (D)

答案： D

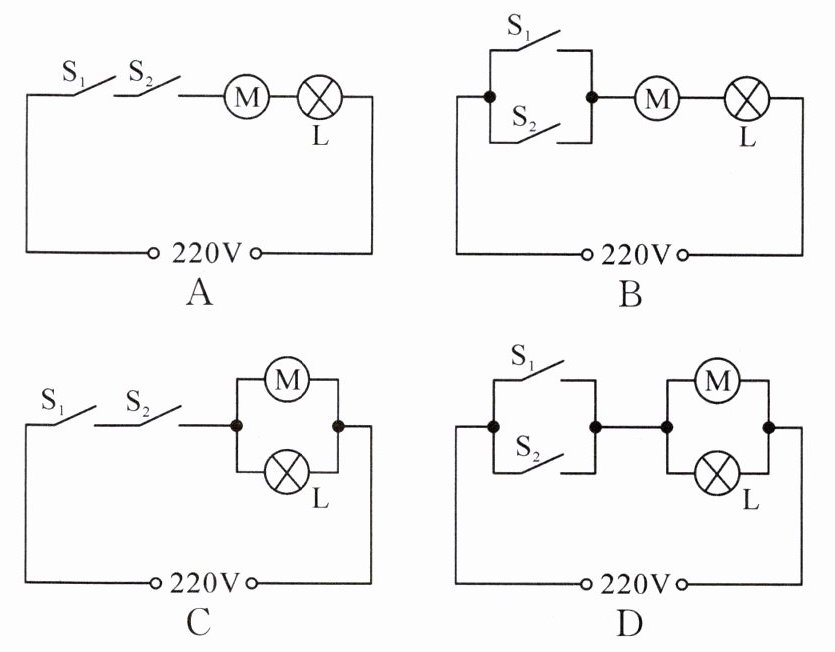

9. 某学校电动门既可以用遥控器开启, 也可以用按钮开关开启。电动门开启时, 电动机工作, 警示灯 L 亮起。若取下警示灯 L, 电动机仍能工作, 按下遥控器相当于 $ S_1 $ 闭合, 按下按钮开关相当于 $ S_2 $ 闭合, 符合上述要求的电路是 (D)

答案： D

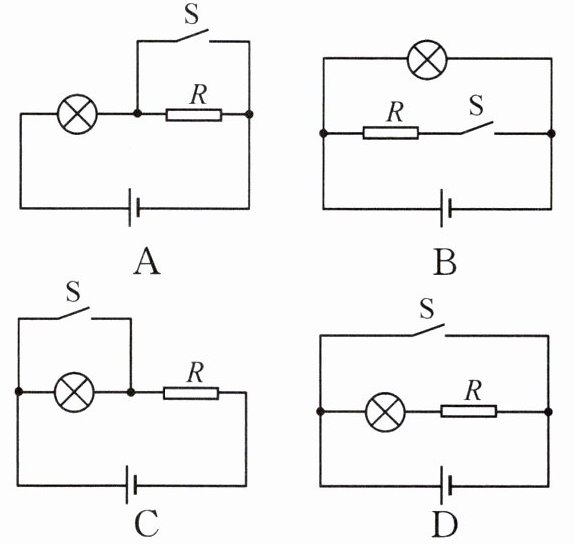

10. (2024·唐山遵化市期中)为了安全, 汽车行驶时驾驶员必须系好安全带。当系好安全带时, 相当于闭合开关, 指示灯不亮; 未系好安全带时, 相当于断开开关, 指示灯发光。符合上述要求的电路图是 (图中 R 为保护电阻) (C)

答案： C

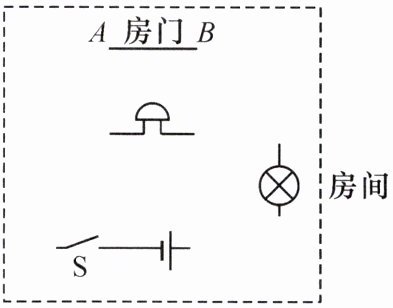

11. (2024·唐山丰润区期末)“创新”实验小组的同学要设计一个自动防盗报警电路。要求: 晚间开关 S 闭合后, 灯亮、电铃不响; 当房门被打开时, 细导线 AB 被扯断, 灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元器件。

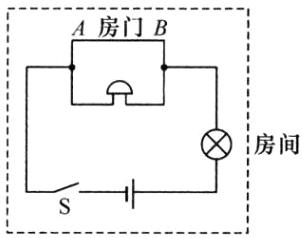

答案：
