《2025年名校课堂九年级物理上册人教版河北专版》

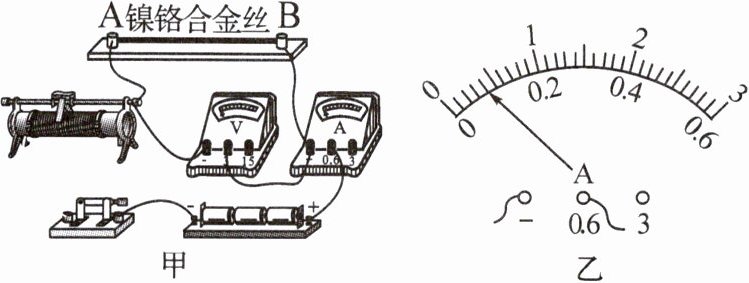

4. (2024·邯郸一模)如图甲所示，小明测量接线柱A、B间镍铬合金丝的电阻。



(1)如图甲，请指出小明在连接电路前，操作中的一处不妥之处：连接电路时开关没有断开。
(2)用笔画线代替导线将电路补充完整，使滑动变阻器滑片向右移动电阻增大。
(3)实验时，将滑动变阻器的滑片从阻值最大处移到最小处的过程中，发现电流表示数逐渐变大，但不超过测量范围，电压表始终无示数。经检查是电压表出现了故障，故障应是电压表发生了B(选填下面的序号)。
A. 短路
B. 断路
C. 短路或断路
(4)排除故障后，第一次实验中电压表示数为0.5V，电流表的示数如图乙所示，该示数为0.08A，此时合金丝的电阻为6.25Ω。

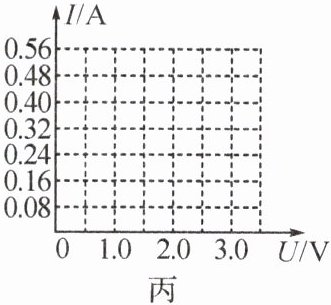

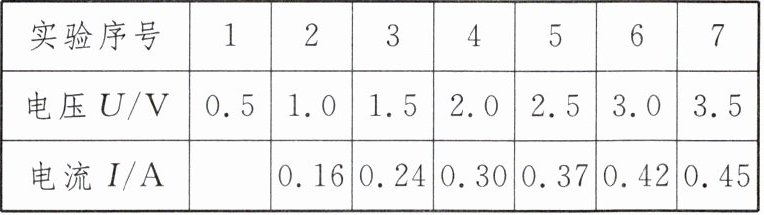

(5)继续实验，根据测量需要及时调换电表测量范围，测得数据如下表。请在图丙中画出该镍铬合金丝的电流随电压的变化关系图像。
(6)请推测若在该合金丝两端加4V的电压，电流表示数最可能为B(填序号)。
A. 0.45A
B. 0.47A
C. 0.52A

答案： 4.
(1)连接电路时开关没有断开
(3)B
(4)0.08 6.25
(6)B

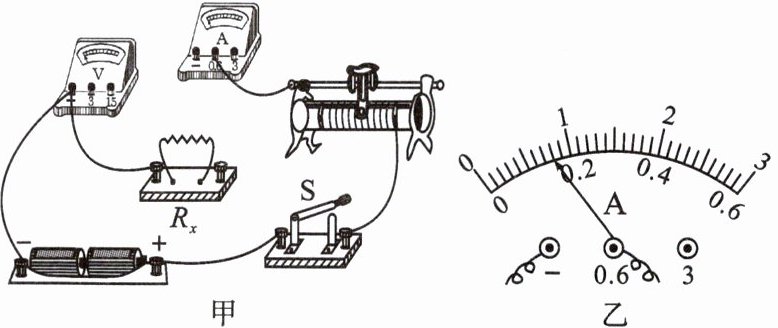

5. 如图甲所示，是小明在“测量定值电阻的阻值”时连接的电路。电源由两节新干电池串联组成，滑动变阻器的铭牌上标有“50Ω 1A”的字样。


(1)用笔画线代替导线，将电路连接完整。
(2)闭合开关，两电表均无示数；将电压表改接在滑动变阻器两端时，两电表也均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障可能是开关断路。

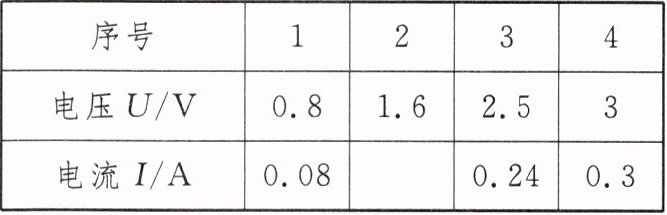

(3)排除故障后，测得数据如表：
第2次实验中电流表的示数如图乙所示，则$ R_x $的阻值为10.1Ω(结果保留一位小数)。
【拓展】换用规格为“20Ω 1A”的滑动变阻器，不能完成表格中第1次的测量。

答案： 5.
(2)开关断路
(3)10.1 1

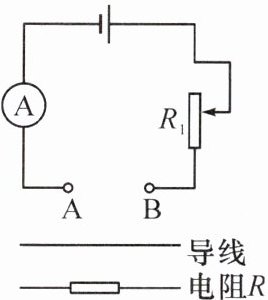

6. 【教材素材】某科技创新小组制作了一个直接测量电阻阻值的仪器，称之为欧姆表，连接的电路如图，电源电压不变。在A与B之间连接导线，调节滑动变阻器$ R_1 $，使电流表示数为0.6A(即最大测量值)，把电流表的“0.6A”刻度线标为“0Ω”；保持滑动变阻器$ R_1 $不变，当在AB之间接一阻值为10Ω的电阻时，电流表示数为0.3A。所以滑动变阻器$ R_1 $的接入阻值为10Ω，把“10Ω”数值标在电流表刻度“0.3A”处；据此原理，通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度为“0.02A”处应标的电阻值是290Ω。

答案： 6.10 290
