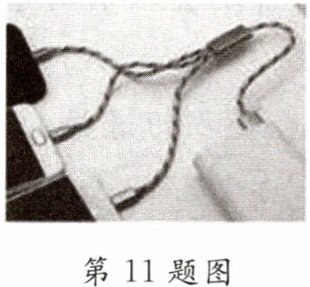

11. (2023·镜湖区校级一模)如图所示是一个充电宝同时给三部手机充电的情景.此时充电宝相当于电路中的电源,若拔掉其中一部手机,则通过充电宝的总电流将____(填“变大”“变小”或“不变”).

11. (2023·镜湖区校级一模)如图所示是一个充电宝同时给三部手机充电的情景.此时充电宝相当于电路中的电源,若拔掉其中一部手机,则通过充电宝的总电流将__变小__(填“变大”“变小”或“不变”).

答案： 变小

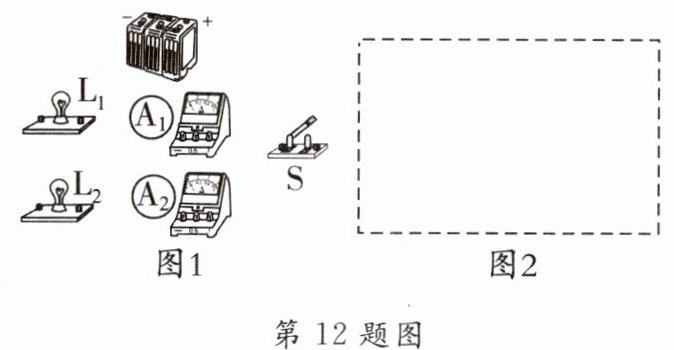

12. 探究“并联电路电流规律”的实验如下:

(1)在如图1所示的实物图中,用笔画线代替导线连接好电路.要求:$ A_1 测 L_1 $的电流,$ A_2 测 L_2 $的电流,开关控制$ L_1 $、$ L_2 $.($ L_1 $、$ L_2 $电流不超过0.6 A;连线不能交叉)
(2)请在图2虚线框内按实物图画出相应的电路图.

答案：

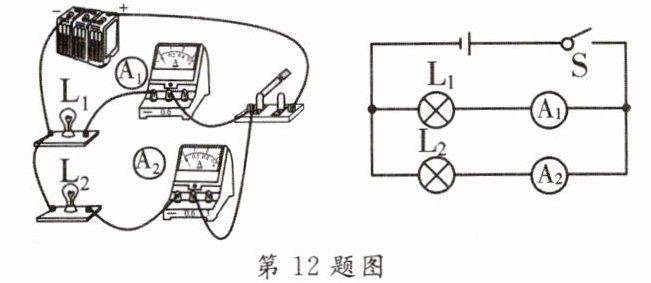

(1)如图所示:
(2)如图所示:

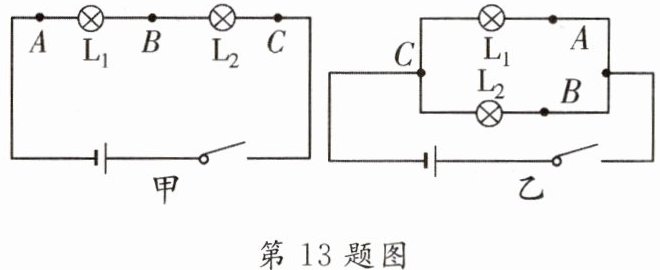

13. 在图中,当开关闭合时,测得通过A点和B点的电流都是0.4 A.则图甲中通过C点的电流是____0.4A,图乙中通过C点的电流是____0.8A.

答案： 0.4 0.8

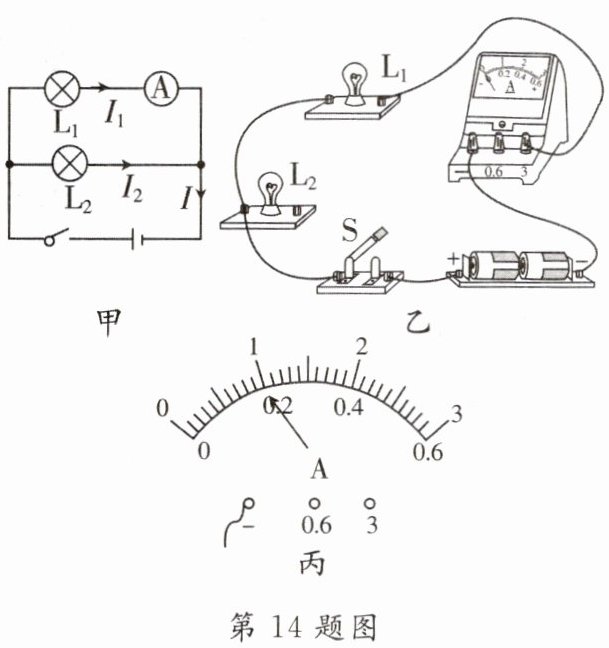

14. (2024·贺州模拟)如图所示,在探究“并联电路的电流特点”的实验中,小明设计了如图甲所示的电路进行实验:

(1)实验中,小明应该选择两个小灯泡规格是____(填“相同”或“不相同”)的.
(2)请用笔画线代替导线,按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉).
(3)小明在连接电路时,开关应处于____(填“闭合”或“断开”)状态.
(4)小明先将电流表接在$ L_1 $所在的支路上,闭合开关,观察到灯$ L_2 $发光,但灯$ L_1 $不亮,电流表的示数为零,电路可能存在的故障是____(填“灯$ L_1 $断路”或“灯$ L_1 $短路”).
(5)排除故障后,他测出了$ L_1 支路上的电流 I_1 = 0.8 $A,然后他把电流表依次接入电路分别测量出$ L_2 支路电流 I_2 $、干路电流I,两次测得的结果都如图丙所示,则$ I_2 = $____A、$ I = $____A.小明由此数据得出并联电路中干路电流和各支路电流的关系是____(写关系式即可).
(6)本次实验的不足之处是____.

答案：

(1)不相同

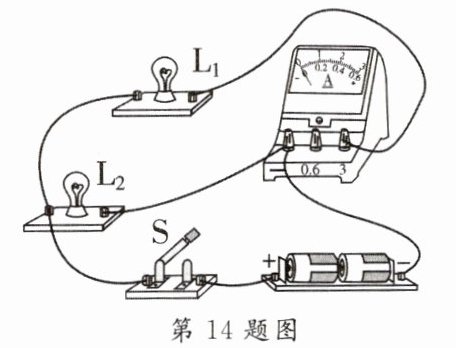

(2)如图所示:

(3)断开
(4)灯 $ \mathrm { L } _ { 1 } $ 断路
(5)0.2 1 $ I = I _ { 1 } + I _ { 2 } $
(6)只做一次实验,结论具有偶然性
