《2025年轻松暑假复习加预习中国海洋大学出版社八年级物理鲁教版五四制》

4. (2024·湖南模拟)随着生活水平的提高,人们外出旅游住宿宾馆司空见惯. 如图所示为某宾馆房间取电装置,房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡的作用相当于房间电路的 (A)


A.总开关
B.电源
C.用电器
D.导线

答案： A
【解析】房卡可以控制用电器的工作，不插入插槽中，房间内的所有用电器都不工作，所以房卡相当于家庭电路的总开关，故A正确。

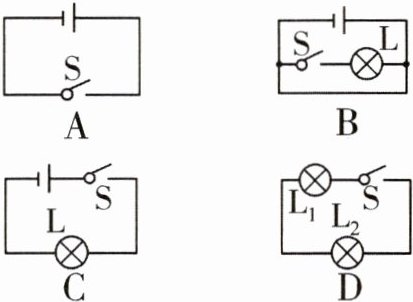

5. 在如图所示的四个电路图中,满足电路基本组成且连接正确的是 (C)

答案： C
【解析】A. 电路中无用电器，故A不正确；B. 直接将电源的两极连通，发生电源短路，故B不正确；C. 有电源，且电灯和开关连接正确，故C正确；D. 电路无电源，用电器均不能工作，故D不正确。

6. 在日常生活中,人们常说“开灯”“关灯”,其物理含义是 (B)
A.开灯是指断开开关,关灯是指闭合开关
B.开灯是指闭合开关,关灯是指断开开关
C.开灯和关灯都是指闭合开关
D.开灯和关灯都是指断开开关

答案： B
【解析】人们常说的“开灯”是指闭合开关，接通电路；“关灯”是指断开开关，断开电路。

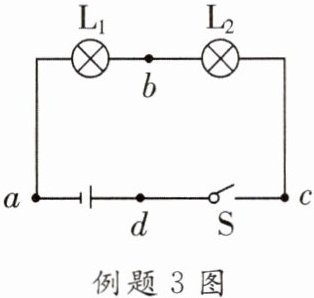

例题3 (2024·青海模拟)如图所示,开关S闭合时,小灯泡$L_1、$$L_2$都不亮,用一段导线的两端接触a、b两点时,两小灯泡都不亮；接触b、c两点时,两小灯泡也不亮；接触c、d两点时,两小灯泡都亮. 对此,下列判断中可能的是 (C)


A.小灯泡$L_1$断路
B.小灯泡$L_2$断路
C.开关S断路
D.小灯泡$L_2$短路

答案：

思路导析：闭合开关两灯都不亮,用导线接触c、d两点时,两灯都亮,说明不可能发生短路,只能是某处断路. 运用假设法逐项分析即可.

答案：C

7. 如图所示$,L_1、$$L_2$是两相同规格灯泡,当开关S闭合后,则 (A)


A.只有灯泡$L_2$亮
B.只有灯泡$L_1$亮
C.灯泡$L_1、$$L_2$都亮
D.电源短路烧毁

答案： A

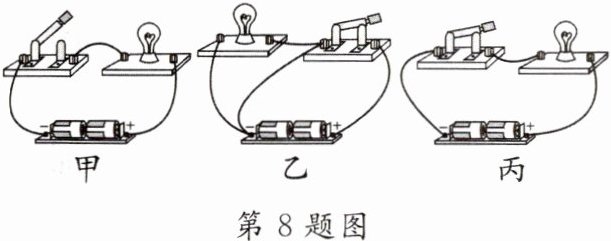

8. 对如图所示的三个电路,状态判断正确的是 (A)


A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙短路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路

答案： A
【解析】甲图电路中，由于开关断开，则是开路；乙图电路中，由于灯泡两端连接了一根导线，直接将电源正、负两极相连，则引起电源短路；丙图电路中处处连通，则是通路。

9. 中央电视台《是真的吗?》节目中,主持人做了“电池+口香糖锡纸= 取火工具”的实验,如图所示,这是因为锡具有导电性,将它的两端直接接入电池正负极,就会造成短路,迅速产生大量热量使温度达到锡纸的着火点而使之燃烧.

答案： 导电 短路
【解析】因为锡属于金属，所以其具有导电性；将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。
