《2025年轻松暑假复习加预习中国海洋大学出版社八年级物理鲁教版五四制》

8. (2024·江苏模拟)小华有一发光棒,闭合开关,众小灯齐发光；一段时间后,其中一小灯熄灭,如图所示.关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是 (A)


A.若该小灯处断路,众小灯并联；若该小灯处短路,众小灯串联
B.若该小灯处断路,众小灯并联；若该小灯处短路,众小灯并联
C.若该小灯处断路,众小灯串联；若该小灯处短路,众小灯串联
D.若该小灯处断路,众小灯串联；若该小灯处短路,众小灯并联

答案： A

9. (2024·山东模拟)小丽家最近购买了一台标有一级能效的电冰箱.她通过观察发现,这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响,温控开关控制压缩机,与冰箱门联动的开关控制照明灯.据此判断：该冰箱内部电路中,压缩机和照明灯在电路中的连接方式是____(填“串联”或“并联”)；压缩机的主要部件是一个电动机,电动机在电路图中的符号是____.

答案：
并联

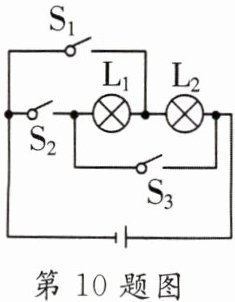

10. 如图所示,要使小灯泡$L_{1}$、$L_{2}$串联,必须闭合开关S₂；闭合开关$S_{1}$、$S_{3}$,则小灯泡$L_{1}$、$L_{2}$并联(填“串联”或“并联”)；闭合开关S₂、S₃则将造成电路短路.

答案： S₂　并联　S₂、S₃

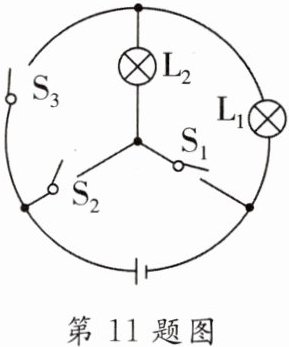

11. 如图所示,要使灯$L_{1}和L_{2}$串联,应闭合的开关是S₂.开关$S_{1}$、$S_{2}$都闭合时,会出现电源短路的现象.

答案： S₂　电源短路

12. 家用照明电路中,每个用电器和控制它的开关的连接方式为__串__ (填“串”或“并”)联.街道上的装饰灯同时发光同时熄灭,据此__不能__ (填“能”或“不能”)判断其连接方式.

答案： 串　不能

13. 请在如图所示的两个虚线框内填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路.

答案：
如图所示:
　　　　　　　　

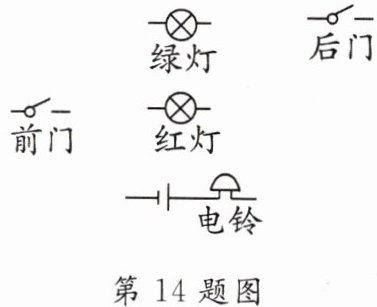

14. (2024·山东模拟)学习了电路相关知识后,小明想给自家的养殖场设计一种呼叫装置,要求前后门来的客人均可呼叫,前门来的客人关闭开关,办公室的电铃响、红灯亮；后门来的客人关闭开关,办公室的电铃响、绿灯亮.请在图中帮助他画出符合要求的电路图.(导线不得交叉)

答案：
如图所示:
