知识点1 串联电路电流的特点
探究方法：
(1)分别测量电路中各点的电流大小.
(2)比较电路中各点电流的大小.
规律:在串联电路中各点的电流都__相等__,数学表达式为__$ I _ { A } = I _ { B } = I _ { C } = \cdots $__.

答案： 相等 $ I _ { A } = I _ { B } = I _ { C } = \cdots $

知识点2 并联电路电流的特点
探究方法:
(1)分别测量干路中电流和各支路中的电流大小.
(2)比较干路中电流和各支路电流的大小.
规律:在并联电路中,干路中电流等于各支路电流之和,数学表达式为$ I _ { C } = I _ { A } + I _ { B } + \cdots $.

答案： 之和 $ I _ { C } = I _ { A } + I _ { B } + \cdots $

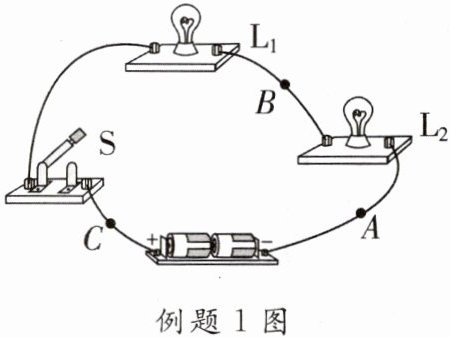

例题1 为探究串联电路电流关系,连接如图所示的电路,闭合开关后,下列关于A、B、C三处电流的大小关系正确的是(C)


A. $ I_A ＞ I_B ＞ I_C $B. $ I_A ＜ I_B ＜ I_C $
C. $ I_A = I_B = I_C $
D. $ I_A = I_C ＞ I_B $

答案：

思路导析:由电路图可知,两灯泡串联,根据串联电路的电流特点可知A、B、C三处的电流关系.

答案:C

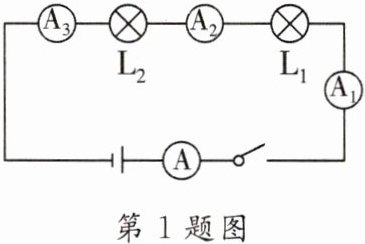

1. 如图所示,闭合开关后,灯泡$ L_1 比 L_2 $亮,电流表$ A_2 $的示数为0.3 A,下列说法正确的是(D)


A.$ A_1 $的示数小于0.3 A
B.$ A_3 $的示数小于0.3 A
C.$ A_3 $的示数大于0.3 A
D.$ A_1 $的示数为0.3 A

答案： D

2. 10个小灯泡串联在一起,已知某处电路的电流是100 mA,则通过每个小灯泡的电流是(C)
A.0.1 mA
B.10 mA
C.0.1 A
D.1 000 mA

答案： C

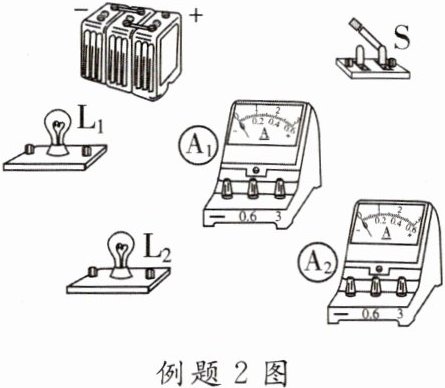

例题2 如图所示,现有一个电源、两个电流表$ A_1 和 A_2 $、两个小灯泡$ L_1 和 L_2 $(两个灯泡的规格不同)、一个开关、导线若干条(用笔画线代替导线).请你设计一个电路,要求开关闭合后,$ L_1 与 L_2 $并联,两个电流表接在电路中,且电流表$ A_1 的示数大于 A_2 $的示数.

(1)请画出你所设计的电路图.
(2)按照你所设计的电路图,将图中的元件连接起来.(导线不要交叉)

答案：

思路导析:本题考查了电流表的正确接法和电流表在并联电路中的示数大小关系:$ I_干 = I_1 + I_2 $,题目考查很灵活,如果后面学了欧姆定律,该题还将有其他解法.现在要想$ A_1 的示数大于 A_2 $的示数,则明显要求$ A_1 $在干路,$ A_2 $在支路.

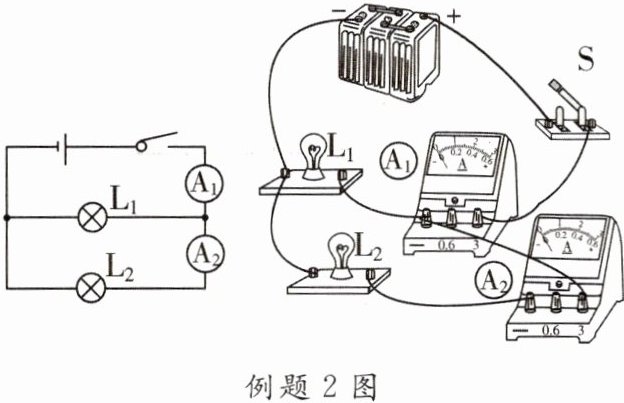

答案:电路图及实物连接如图所示:
