5. (2024·湖北模拟)在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块.用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片.下列有关分析正确的是 (B)
A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： B

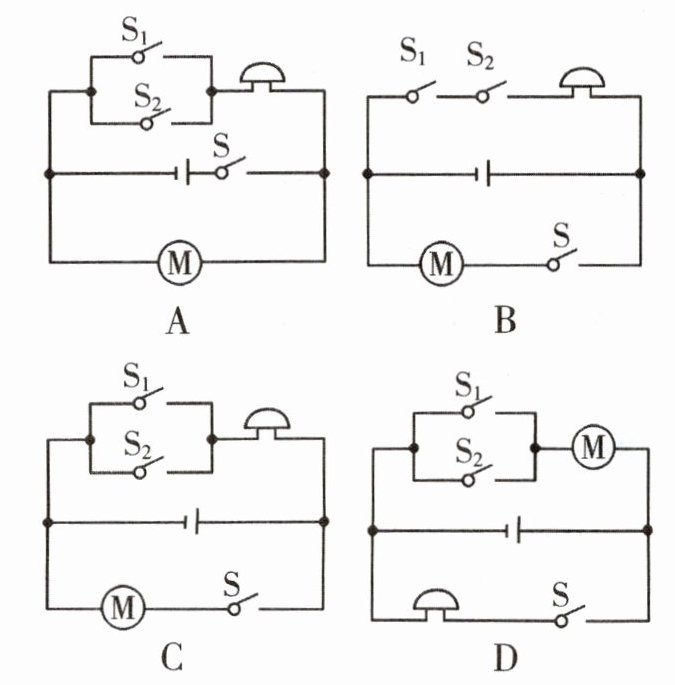

6. (2024·四川模拟)公交车后门左、右扶杆上各装有一个按钮开关(用$S_{1}$、$S_{2}$表示),当乘客按下任意一个开关时,电铃响起,提醒司机有乘客要下车；待车停稳后,同时按下控制电动机的开关S,后门打开,乘客才能下车、下列四个电路设计符合要求的是 (C)

答案： C　[解析]A.由图知，只有闭合开关S，且乘客按下任意一个开关时，电铃才能响起,不符合题意;
B.由图知，只有乘客同时按下前后门的开关时，电铃才能响起，不符合题意;C.由图知，当乘客按下任意一个开关时，电铃响起;同时按下控制电动机的开关S，后门打开，符合题意;D.由图知，只有闭合开关S，电铃才能响起;乘客按下任意一个开关时，电动机工作，车门打开，不符合题意

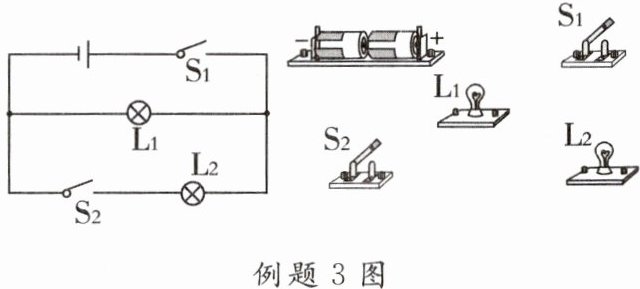

例题3 根据电路图连接实物图.

答案：

思路导析：由题意可知：

(1)开关$S_{1}控制L_{1}和L_{2}$,$S_{2}控制L_{2}$；

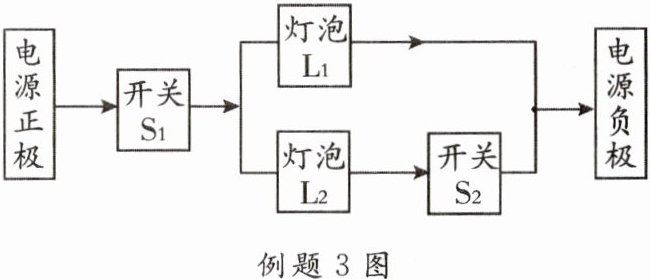

(2)电流的流向如下：

由上图可以比较容易地确定分流点和汇流点.

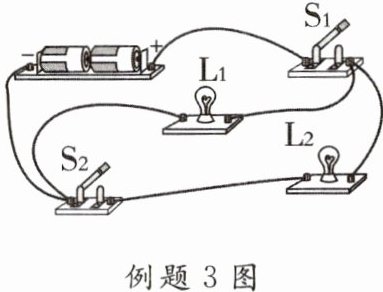

答案：如图所示：

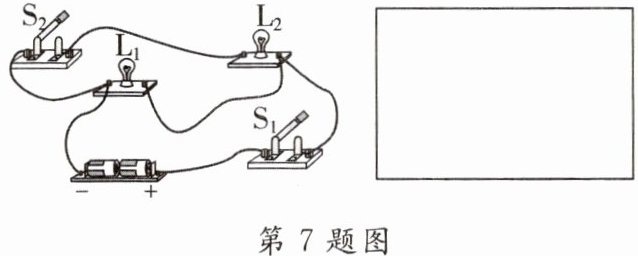

7. 根据如图所示的实物连线图,画出对应的电路图.(要求连线要横平竖直,尽量使电路图简洁美观)

答案：
如图所示:
