1. 如图所示,粗心的小强把电流表并联接在了$L_1$的两端。此时如果闭合开关,一定会发生 (B)



A.电源短路
$B.L_1$不亮
C.电流表损坏
$D.L_2$的灯丝烧断

答案： 1. B

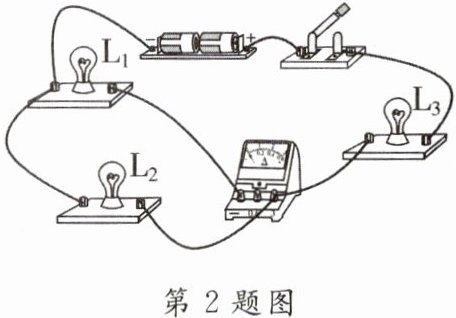

2. 如图所示的电路,闭合开关,电流表测量的是 (A)

$A. L_1$的电流$ B. L_2$的电流
$C. L_3$的电流 D. 干路的电流

答案： 2. A 【解析】开关闭合后,电流从电源正极流出,经过开关、灯 $L_{3}$ 后,在未进入电流表之前分支,一路经过灯泡 $L_{2}$,另一路经过电流表、灯泡 $L_{1}$,然后两路汇合共同流向负极,因此两灯并联连接;电流表测量灯泡 $L_{1}$ 的电流.

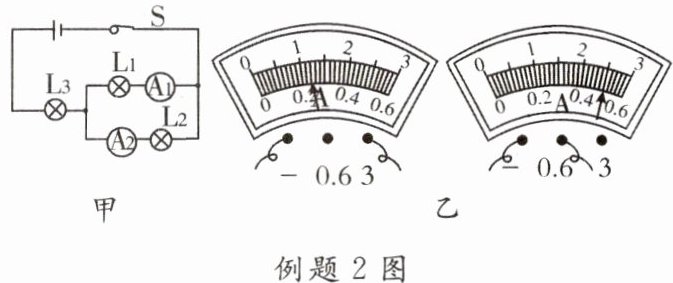

例题2 用电流表测通过小灯泡的电流,如图所示,发现通过灯泡$L_1$的电流比通过灯泡$L_2$的电流大,电流表示数如图乙所示,则灯泡$L_1$中的电流是____$1.2$A,灯泡$L_2$中的电流是____$0.5$A。

思路导析：电流表$A_1$所选的量程为0～3 A,所以分度值为0.1 A,故$A_1$表的示数为12×0.1 A = 1.2 A；$A_2$表所选量程为0～0.6 A,所以分度值为0.02 A,故$A_2$表示数为25×0.02 A = 0.5 A。
答案：1.2 0.5

答案： $1.2$；$0.5$

3. 用电流表测电路中的电流时,一名同学接入电路的是“0～0.6安”这个量程,而另一名同学读数时却按照“0～3安”的量程读成了2.4安,那么实际测得的电流应该是 (B)
A.2.4安
B.0.48安
C.0.36安
D.0.24安

答案： 3. B

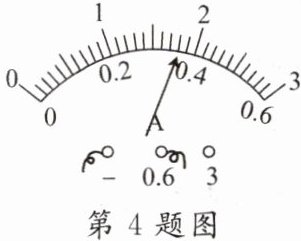

4. 如图所示,电流表示数是 (C)


A. 0.28 A
B. 0.33 A
C. 0.36 A
D. 1.8 A

答案： 4. C

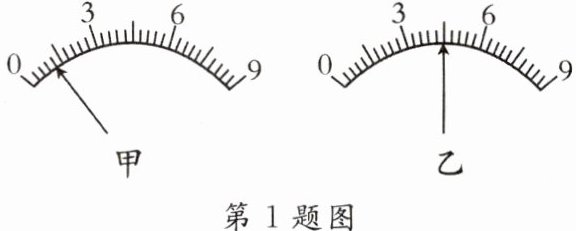

1. 某电流表有两个量程,大量程为0～9 A,小量程模糊不清,为了确定小量程是多少。先将大量程接入电路,指针位置如图甲所示,然后改用小量程接入同一电路,指针位置如图乙所示,则该电流表的小量程是 (C)


A.0～0.6 A
B.0～1.2 A
C.0～2.4 A
D.0～3.6 A

答案： 1. C 【解析】大量程的每一个大格是 $3A$,每一个小格是 $0.3A$,示数是 $1.2A$,大小量程的电流表接入的是同一电路,示数应该是相同的,乙图中指针的位置是 $1.2A$,则一个大格是 $0.8A$,每一个小格是 $0.08A$,所以,小量程为 $0 \sim 2.4A$.

2. 有0～0.6 A和0～3 A两个量程的电流表,在某次测量中使用0～3 A量程,从0～0.6 A量程的刻度盘上发现指针正好指在0.46 A的刻度线上,则测得实际电流的大小为 (C)
A.0.43 A
B.0.46 A
C.2.3
D.2.6 A

答案： 2. C
