《2025年暑假衔接起跑线八升九科学浙教版》

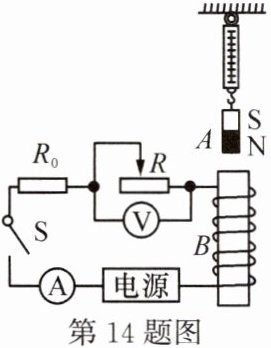

14. 如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是电磁铁。闭合开关S,将滑动变阻器的滑片P向右移动时,弹簧测力计的示数变小。则下列分析正确的是 ( )

A.滑片P向右移动过程中,电压表和电流表示数均变小
B.电磁铁的上端为N极,电源右端为“+”极
C.若断开开关,弹簧测力计的示数为零
D.若滑动变阻器的滑片P不动,抽去电磁铁铁芯,弹簧测力计的示数变小

答案： B

15. 如图所示,小明同学做了一个小小直流电动机模型。同学们围着观看线圈的转动,一起分享着他的成果。同时其他没有做成功的同学提出了以下不同想法,你认为正确的是 ( )

A.绕制线圈时,如果没有漆包线,可以用普通的铜导线代替
B.线圈两端(作为转轴)的漆皮应全部刮去,这样才可持续转动下去
C.线圈两端的漆皮应一端全部刮去,另一端刮去半周,这样才可持续转动下去
D.此电动机模型是根据电磁感应的原理制成的

答案： C

16. 如图所示,人站在干燥的木凳上,左手接触零线,右手接触火线,则 ( )

A.人不会触电,因为没有电流通过人体
B.人会触电,因为有较大的电流通过人的左右手和心脏
C.人不会触电,因为人站在干燥的木凳上,流过人体的电流很小
D.人会触电,因为有电流经过人的右手、双脚流入大地

答案： B

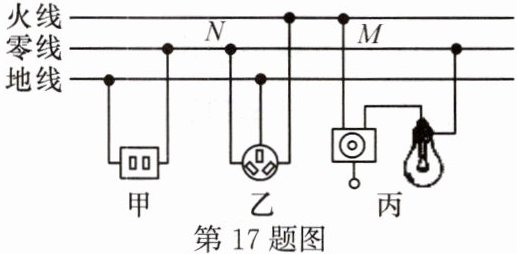

17. 如图是小希设计的家庭电路图,下列选项中正确的是 ( )

A.电灯的安装及开关的连接是正确的
B.洗衣机接入三孔插座后电灯与洗衣机是串联的
C.两孔插座和三孔插座的连接都是正确的
D.用试电笔正确接触M和N点时,试电笔的氖管均不发光

答案： A

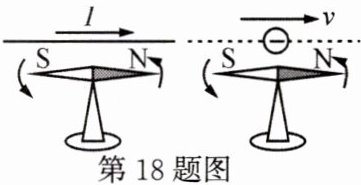

18. 如图所示,在观察奥斯特实验时,小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测:若电子沿着水平方向平行地飞过磁针上方时,小磁针也将发生偏转。请你说出小明推测的依据是____,你认为磁针的N极会向____(填“纸内”或“纸外”)偏转。

答案： 电子的定向移动形成电流，电流周围存在磁场 纸外
