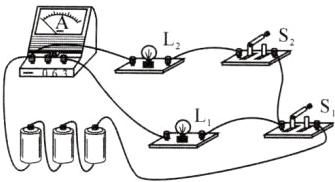

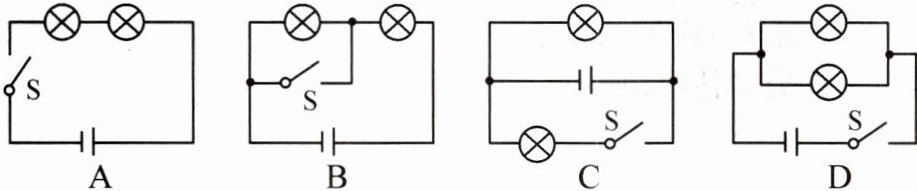

例1 如图所示的四个电路图中,与实物电路对应的是 ( )

答案： C

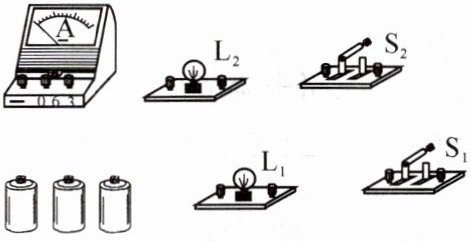

变式1 将图中实物连成电路,使灯$L_{1}$、$L_{2}$并联,用电流表测灯$L_{1}$中的电流,电键$S_{1}$控制整个电路,$S_{2}只控制灯L_{2}$。(连线不能交叉,电表选小量程)

答案：

例2 在用电流表测电流的实验中:

(1)电流表应先用______量程试触。

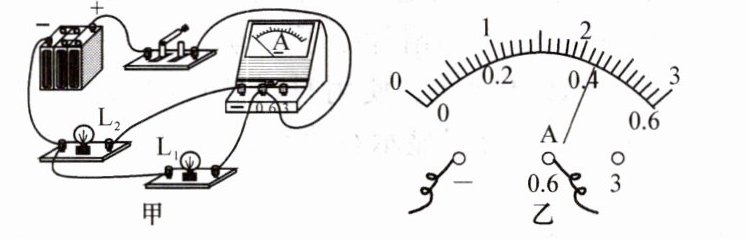

(2)若某同学连接的电路如图甲所示,则电流表测的是灯______的电流。合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是______mA。
(3)只需改动一根导线就可测得总电流,请在图中用“×”号指出需改动的导线,并在原图中画出正确的电路连线。
(4)若合上开关后,灯均亮,电流表指针不发生偏转,那么原因可能是______。(填字母)
A. 电流表内部开路
B. 开关处接触不良
C. 电流表被短路
D. 电源供电不足

答案：
(1)0~3A(大)　
(2)L₂　440　
(3)电路图略　
(4)C

变式2 如图所示,a、b、c表示的是电压表或电流表,当$K_{1}$、$K_{2}$都闭合时各电阻中都有电流,各表都有读数,则下列说法正确的是 ( )

A.b、c是电流表,而a是电压表
B.a、b、c都是电压表
C.a、b、c都是电流表
D.a、b是电压表,而c是电流表

答案： A

例3 为了探究“铅笔芯的电阻随温度的变化规律”,小明设计了如图电路,电源电压恒定,$R_{0}$为定值电阻。
(1)在本实验中电阻$R_{0}$的作用是______。
(2)小明检查电路后认为电路设计存在问题,实验过程中没有保持铅笔芯两端的电压相同,无法判断其电阻变化。小明的观点是否正确,理由是______。
(3)闭合开关后用酒精灯对铅笔芯进行加热,每隔10秒记录一次电流值,实验测得的数据如下表所示:
|实验次数|1|2|3|4|
|电流/A|0.16|0.19|0.21|0.22|
由此可以得出:铅笔芯的电阻随温度的升高而______。

答案：
(1)保护电路　
(2)不正确。因为电路中电源电压及定值电阻R₀不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大。所以能够完成实验　
(3)减小
