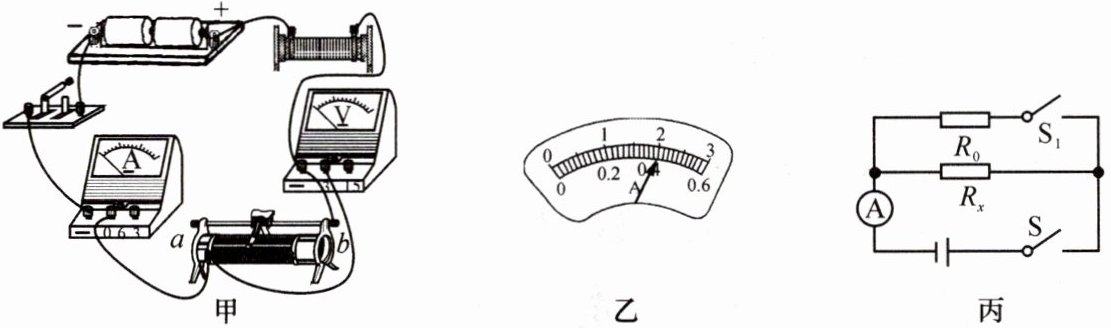

变式5 小明在“探究电流与电阻关系”的实验中,准备了如下实验器材:干电池,标有“$15\Omega$ $1A$”字样的滑动变阻器,阻值分别为$5\Omega$、$10\Omega$、$20\Omega$的定值电阻。

(1)小明连接了上面的电路,其中有一条导线连接有误,请将连接错误的导线打“×”并画出正确连线。
(2)排除故障后,小明将$5\Omega$定值电阻连入电路,将滑动变阻器的滑片移动到______(填“a”或“b”)端,再闭合开关,调节滑动变阻器的滑片,使电压表的示数为某一定值,此时电流表的示数如图乙,示数为______A。
(3)接下来断开开关,取下$5\Omega$的定值电阻,分别把它换成$10\Omega$、$20\Omega$的定值电阻,闭合开关,调节滑动变阻器,控制______(填“电流表”或“电压表”)示数不变,分别读取相应的电流表示数,记录在表中:
|实验次数|1|2|3|
|电阻$R/\Omega$|5|10|20|
|电流$I/A$| |0.2|0.1|
(4)由数据可知:当导体两端的电压一定时,通过导体的电流与导体的电阻成______。
(5)小明想用一块电流表和一个定值电阻$R_{0}测未知电阻R_{x}$的阻值,于是他和同组同学设计了如图丙所示的电路图,并进行如下实验操作:
①闭合S、$S_{1}$,此时电流表的示数为I;
②闭合S、断开$S_{1}$,此时电流表的示数为$I_{1}$;
③求未知电阻$R_{x}$的表达式为:$R_{x}= $______。(用$R_{0}$、$I$、$I_{1}$表示)

答案：

(1)
(2)b　0.4　
(3)电压表　
(4)反比　
(5)③$\frac{(I - I_1)R_0}{I_1}$

1. 两个相同的验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图,则 ( )

A.A中正电荷通过棒流向B,使B中的两金属片带同种电荷张开
B.B中负电荷通过棒流向A,使B中的两金属片带异种电荷张开
C.金属棒中电流方向从B流向A,B带正电荷
D.金属棒中电流方向从A流向B,B带正电荷

答案： D

2. 在图中要测量干路的电流,那么电流表连接的位置应该是 ( )

A.只能在a点
B.可以在b点或c点
C.可以在a点或d点
D.可以在a、b、c、d各点

答案： C
