《2025年暑假衔接起跑线八升九科学浙教版》

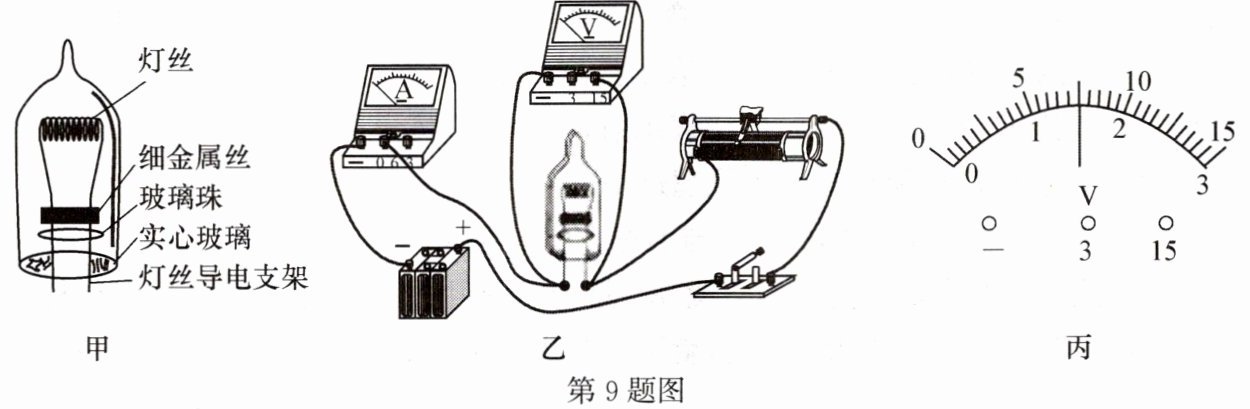

9. 小科同学发现圣诞树上小彩灯的连接方式为串联,当其中一只小彩灯的灯丝熔断后,其余的小彩灯还能继续发光,这是为什么? 他请教了科技人员,得到以下信息:小彩灯规格是“$2.5V$ $0.25A$”,小彩灯的构造如图甲所示,细金属丝表面涂有绝缘物质,在正常(低压)时不导通,若加上较高电压(如$220V$)时,细金属丝表面的绝缘层被击穿。取一只完好的小彩灯,按如图乙电路进行实验,电源电压为$7.5V$。
(1)小彩灯正常工作时,连入电路中的滑动变阻器阻值为______$\Omega$。
(2)当连入电路的滑动变阻器阻值逐渐变小的过程中,小彩灯灯丝突然熔断而不发光,电压表的示数如图丙,读数为______V。
(3)依据小彩灯结构及实验现象,请推测彩灯串中一只小彩灯的灯丝熔断而其他小彩灯仍能发光的原因是______。

答案：
(1)20　
(2)7.5　
(3)在220V(较高电压)下，细金属丝表面的绝缘层被击穿

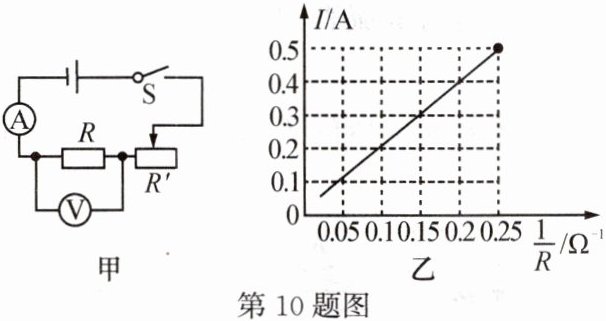

10. 小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了$I-\frac{1}{R}$图像,如图乙所示,分析图像可知,当导体的电阻为______$\Omega$时,通过它的电流为$0.2A$,当电流分别为$0.25A和0.5A$时,接入电路的导体的电阻之比为______;实验过程中,小明控制导体两端的电压为______V。

答案： 10　2:1　2

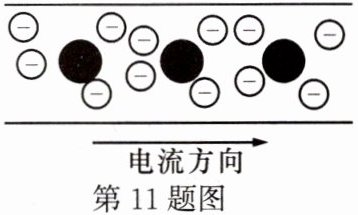

11. 如图为通电电路中一段导线内的电荷分布示意图。●表示带正电的原子核,○表示带负电的自由电子。关于导线中电荷的定向移动方向,正确的是 ( )

A.两种电荷都向左定向移动
B.两种电荷都向右定向移动
C.●不做定向移动,○向左定向移动
D.●不做定向移动,○向右定向移动

答案： C
