7. 如图所示,在竖直方向大小为 20N 的拉力 F 作用下,重物 A 沿竖直方向以 0.2m/s 的速度匀速上升。不计滑轮重、绳重和摩擦,物体 A 的重力及滑轮移动的速度是(
A.40N 0.4m/s
B.10N 0.1m/s
C.20N 0.1m/s
D.10N 0.4m/s
B
)A.40N 0.4m/s
B.10N 0.1m/s
C.20N 0.1m/s
D.10N 0.4m/s
答案：
B[点拨]由题图可知，该滑轮是动滑轮，当重物A上升的速度为0.2m/s时，滑轮上升速度应该是物体上升速度的一半，即v=0.1m/s，此时拉力是物重的2倍，即物体A的重力为10N，故B正确。

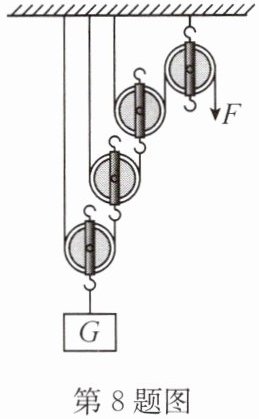

8. 如图所示,由三个动滑轮和一个定滑轮组成的滑轮组,下悬重力为 G 的物体,每个滑轮的重力均为 G',摩擦及绳重不计。重物静止不动,则绳端作用的拉力 F 为( )
A.$\frac{G}{8}$
B.$\frac{G+G'}{6}$
C.$\frac{G+G'}{7}$
D.$\frac{G+7G'}{8}$
A.$\frac{G}{8}$
B.$\frac{G+G'}{6}$
C.$\frac{G+G'}{7}$
D.$\frac{G+7G'}{8}$
答案：

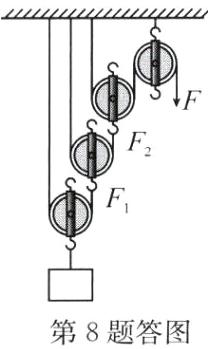

D[点拨]如答图所示，摩擦及绳重不计，根据动滑轮的工作特点可得，$F_{1}=\frac{1}{2}(G+G')$，$F_{2}=\frac{1}{2}[\frac{1}{2}(G+G')+G']=\frac{G+3G'}{4}$，$F=\frac{1}{2}(\frac{G+3G'}{4}+G')=\frac{G+7G'}{8}$。
D[点拨]如答图所示，摩擦及绳重不计，根据动滑轮的工作特点可得，$F_{1}=\frac{1}{2}(G+G')$，$F_{2}=\frac{1}{2}[\frac{1}{2}(G+G')+G']=\frac{G+3G'}{4}$，$F=\frac{1}{2}(\frac{G+3G'}{4}+G')=\frac{G+7G'}{8}$。

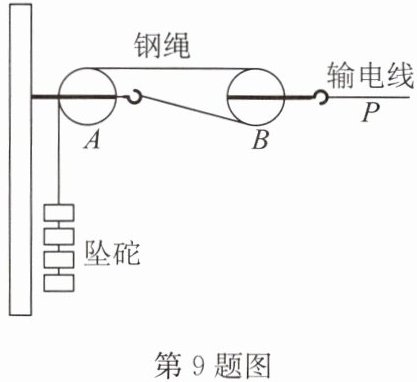

9. 如图所示为铁路输电线的牵引装置原理图,采用坠砣牵引来自动补偿输电线的张紧,以此保障列车电极与输电线的接触。钢绳通过滑轮组悬挂配重为 5000N 的坠砣,输电线的一端 P 点与 B 滑轮相连接被张紧。若某段时间内坠砣竖直下降了 10cm,不计滑轮和钢绳自重、摩擦,则下列说法正确的是(
A.A 是动滑轮,B 是定滑轮
B.A 滑轮、B 滑轮均为动滑轮
C.输电线 P 端向左移动了 20cm
D.输电线 P 端受到的拉力为$ 1×10^4N$
D
)A.A 是动滑轮,B 是定滑轮
B.A 滑轮、B 滑轮均为动滑轮
C.输电线 P 端向左移动了 20cm
D.输电线 P 端受到的拉力为$ 1×10^4N$
答案：
D
