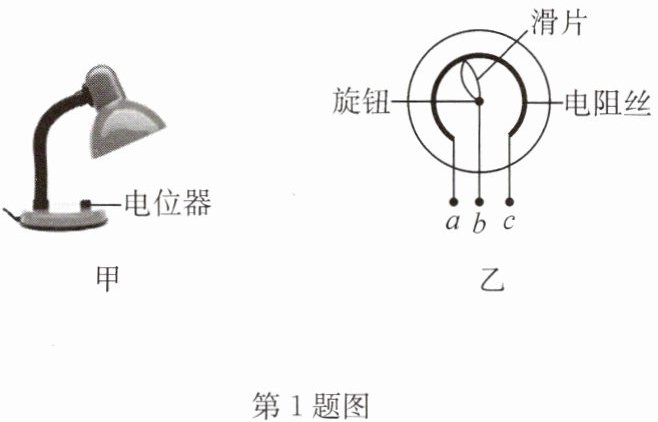

1. 如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置；乙为电位器的内部结构示意图,a、b、c 是它的三个接线柱,旋钮带动滑片转动。电位器应与灯泡
串联
(填“串联”或“并联”),它是通过改变接入电路中的电阻丝长度
来改变其接入电路中的电阻。若顺时针旋转旋钮时灯泡发光变亮,则需要将b 和 c
(填“a 和 b”“a 和 c”或“b 和 c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用镍铬合金丝
(填“铜丝”或“镍铬合金丝”)。
答案：
串联 长度 b 和 c 镍铬合金丝

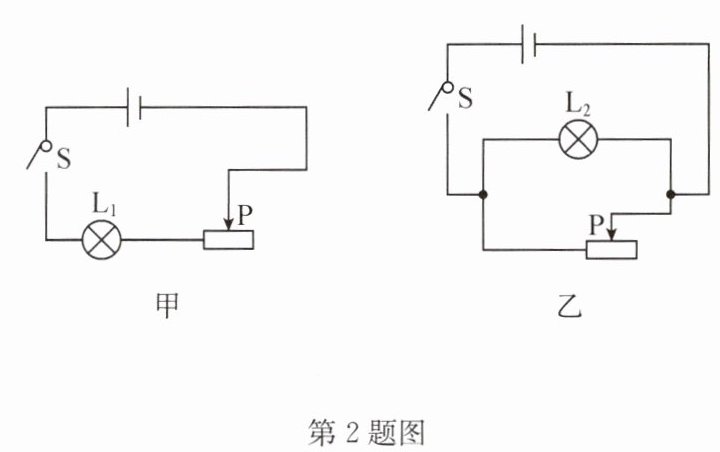

2. 如图所示的两个电路中,电源电压相等,闭合开关 S,当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时,灯泡$ L_1$和$ L_2$的亮度变化分别是(
$A. L_1、$$L_2$都变暗
$B. L_1、$$L_2$都变亮
$C. L_1$变亮$,L_2$变暗
$D. L_1$变亮$,L_2$的亮度不变
D
)$A. L_1、$$L_2$都变暗
$B. L_1、$$L_2$都变亮
$C. L_1$变亮$,L_2$变暗
$D. L_1$变亮$,L_2$的亮度不变
答案：
D

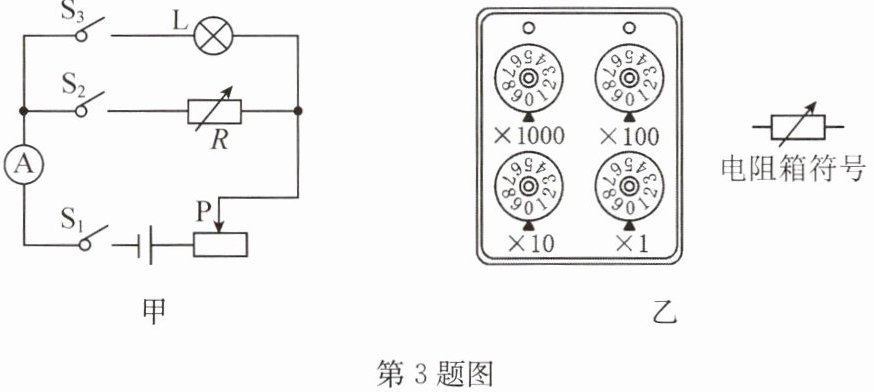

3. 用如图甲所示电路可以估测灯泡的阻值,实验按下列步骤进行。请将有关步骤填写完整,并回答相关问题。
(1)第一步：按电路图正确连接电路。
(2)第二步：断开开关$ S_2,$闭合开关$ S_1、$$S_3,$适当调节滑动变阻器,观察到电流表示数为 0.3A。
(3)第三步：断开开关
(4)某同学在第三步操作中发现：当电阻箱(图乙)的阻值调为 19Ω 时,电流表示数略大于 0.3A,当电阻箱的阻值调为 20Ω 时,电流表示数略小于 0.3A。在这种情况下,
(1)第一步：按电路图正确连接电路。
(2)第二步：断开开关$ S_2,$闭合开关$ S_1、$$S_3,$适当调节滑动变阻器,观察到电流表示数为 0.3A。
(3)第三步：断开开关
$S_{3}$
,闭合开关$S_{1}$、$S_{2}$
,调节电阻箱
连入电路的阻值,使电流表示数仍为 0.3A。(4)某同学在第三步操作中发现：当电阻箱(图乙)的阻值调为 19Ω 时,电流表示数略大于 0.3A,当电阻箱的阻值调为 20Ω 时,电流表示数略小于 0.3A。在这种情况下,
不应该
(填“应该”或“不应该”)调节滑动变阻器,以使电流表的示数恰好为 0.3A。由该同学的实验可判断所测灯泡的阻值约为19.5
Ω。
答案：
(3)$S_{3}$ $S_{1}$、$S_{2}$ 电阻箱
(4)不应该 19.5
(3)$S_{3}$ $S_{1}$、$S_{2}$ 电阻箱
(4)不应该 19.5
