1. 如图所示的实物电路由电源、开关 S、两个小灯泡 $ L_1 $、$ L_2 $ 和甲、乙、丙三个电表(电流表或电压表)组成. 闭合开关 S 后,两个小灯泡 $ L_1 $、$ L_2 $ 均能发光. 甲、乙、丙三个电表中,
甲、丙
是电流表,乙
是电压表.
答案：
甲、丙 乙（或乙 甲、丙）
2. 如图所示是用作节日装扮的小彩灯的结构图,小彩灯都是一串串接入 220V 电路中的. 当其中一只彩灯灯丝断裂后,这一串中其他的灯依然明亮,其亮度将
变亮
(填“变亮”“不变”或“变暗”),这是因为在这类彩灯灯丝支架下方还有一根与灯丝并联的特殊金属丝(两端电压达到 220V 后才会变成导体,否则为绝缘体),灯丝断裂后,金属丝中有
(填“没有”或“有”)电流通过. 如果每只彩灯正常工作的电压为 12V,则其中一只灯丝断裂的瞬间,金属丝两端的电压为220
V.
答案：
变亮 有 220

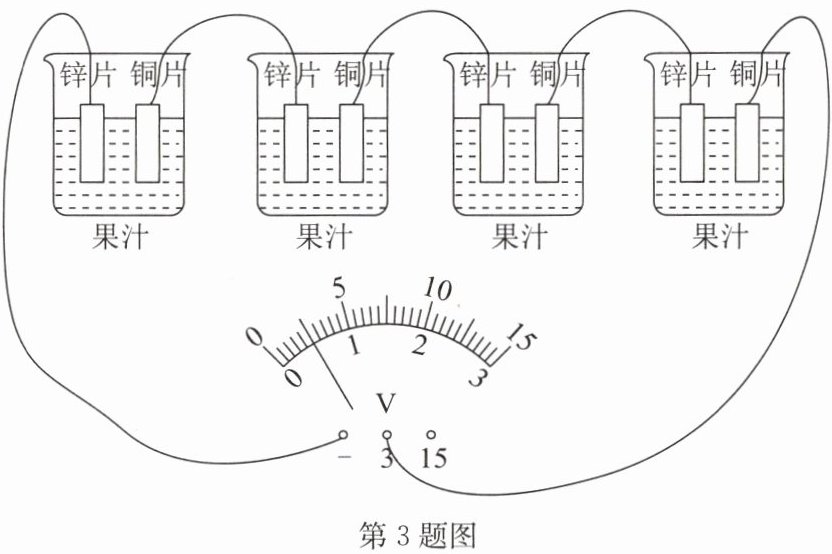

3. 如图,某中学的物理课外活动小组在容器中加入果汁,然后将铜片和锌片插入果汁中,这样就制成了一个水果电池. 观察电压表的接线情况和指针偏转可知,关于铜片是水果电池的正负极及每一节水果电池的电压判断正确的是 (
A.正极 0.125V
B.负极 0.125V
C.正极 0.5V
D.负极 0.5V
A
)A.正极 0.125V
B.负极 0.125V
C.正极 0.5V
D.负极 0.5V
答案：
A
4. 如图所示,小明同学在使用电压表测小灯泡两端的电压时,误将电压表与灯泡串联接入了电路中,闭合开关后将会出现 (
A.灯不亮,电压表无明显示数,电流表有明显示数
B.灯不亮,电压表有明显示数,电流表有明显示数
C.灯不亮,电压表有明显示数,电流表无明显示数
D.灯亮,电压表有明显示数,电流表有明显示数
C
)A.灯不亮,电压表无明显示数,电流表有明显示数
B.灯不亮,电压表有明显示数,电流表有明显示数
C.灯不亮,电压表有明显示数,电流表无明显示数
D.灯亮,电压表有明显示数,电流表有明显示数
答案：
C
