1. 某电动汽车使用固态电池供电,如图为其简化的电路示意图. 电池供电时,实现化学能转化为
电
能,图中电流经过用电器的方向是向右
(填“向左”或“向右”)的. 给电池充电时,电池相当于简单电路中的用电器
.
答案：
电 向右 用电器
2. 某同学要用电流表测量通过灯$L_{1}$的电流,连接的电路图如图所示. 闭合开关后,灯$L_{1}$
不亮
(填“亮”或“不亮”),电流表有
(填“有”或“没有”)示数. 此时电流表测量的是通过灯$L_{2}$
(填“$L_{1}$”或“$L_{2}$”)的电流.
答案：
不亮 有 L₂
3. 手机充电时,长时间输入的某电学物理量数值过高可能会导致爆炸. 如图所示的 USB 多功能测试仪可以实时监控手机充电时的各种数据,有效避免危险产生. 该测试仪上数字“5.06”显示测量的物理量是
电流
(填写中文名称). “0.00A”表示此时 USB 所在电路处于断路
(填“通路”“断路”或“短路”)状态.
答案：
电流 断路

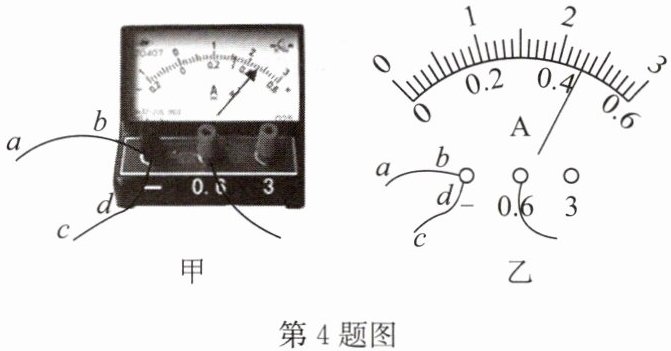

4. 如图甲为某实验电路的一部分,某次测量表盘如图乙所示,电流表的示数为
0.46
A,若通过导线$ab$的电流为 0.6A,则通过导线$cd$的电流是1.06
A(电流方向由$d到c$).
答案：
0.46 1.06
5. 如图所示的电路,若电流表$A_{1}$、$A_{2}$都是好的,但当闭合开关以后,电流表$A_{1}$的指针向右偏转的角度很大,电流表$A_{2}$的指针向右偏转的角度很小,这可能是 (
A.电流先通过电流表$A_{1}后再通过电流表A_{2}$,故电流表$A_{1}的示数大于电流表A_{2}$的示数
B.电流表$A_{2}$的正、负接线柱接反了
C.通过电流表$A_{1}和A_{2}$的电流不相等
D.电流表$A_{2}所接的量程大于电流表A_{1}$所接的量程
D
)A.电流先通过电流表$A_{1}后再通过电流表A_{2}$,故电流表$A_{1}的示数大于电流表A_{2}$的示数
B.电流表$A_{2}$的正、负接线柱接反了
C.通过电流表$A_{1}和A_{2}$的电流不相等
D.电流表$A_{2}所接的量程大于电流表A_{1}$所接的量程
答案：
D
