1. 如图所示A、B、C、D为汽油机的四个冲程,甲、乙是我们课堂演示的两个实验,其中与B所对应的冲程中能量转化情况相同的是实验乙。若该汽油机飞轮转速为2400r/min,则该汽油机每分钟对外做功1200次。

答案： 乙 1200

2. 阅读短文,回答问题。

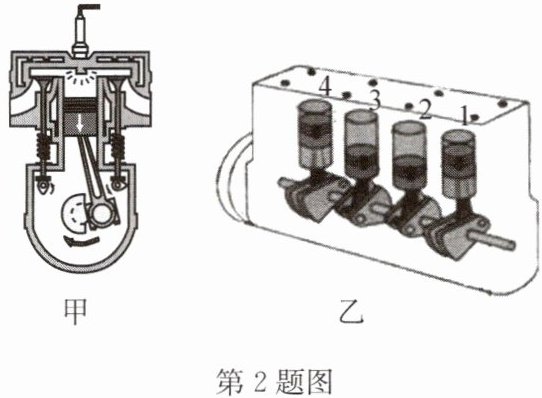

如图甲所示,发动机是汽车的动力源。汽油机以汽油为燃料,使活塞在汽缸中往复运动,一个工作循环经历吸气、压缩、做功和排气四个冲程,汽油机的性能和汽缸排量有关。汽缸排量指一个冲程中活塞在汽缸内通过的容积,它取决于活塞的面积和活塞上下运动的距离(冲程长度)。实际汽车往往采用多缸发动机。如图乙所示发动机有4个汽缸(图中标注1、2、3、4),通过连杆把4个汽缸的活塞连在一根曲轴上。各个汽缸的做功过程错开,在飞轮转动的每半周里,都有一个汽缸在做功,其他三个汽缸分别在吸气、压缩和排气冲程。

(1)汽油机工作时将燃料燃烧的内能转化为机械能。如图甲所示,汽油机正处在做功冲程。
(2)如果一个单缸四冲程汽油机在1s内完成了20个循环,则该汽油机1s内对外做功20次,该汽油机工作时飞轮转速是2400r/min。
(3)若一个汽缸排量为V,燃气对活塞的平均压强为p,则一个做功冲程中燃气对活塞所做的功为pV(用字母表示)。
(4)四缸发动机中2号汽缸在做功冲程时,3号汽缸所处的冲程是吸气冲程。

答案：
(1)机械 做功
(2)20 2400
(3)pV
(4)吸气
