《2025年启东中学作业本九年级物理上册苏科版苏北专版》

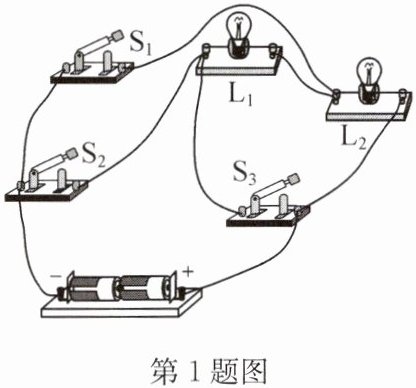

1. 在如图所示的电路中：
(1) 连接电路时开关应断开。
(2) 若要使两灯串联,应闭合开关S₂,断开开关S₁、S₃；若要使两灯并联,应闭合开关S₁、S₃,断开开关S₂。
(3) 为避免电源短路,不能同时闭合开关S₂、S₃。

答案：
(1)断开
(2)S₂ S₁、S₃ S₁、S₃ S₂
(3)S₂、S₃ 【点拨】
(1)连接电路时开关应断开.
(2)若要使两灯串联，即将两灯逐个顺次连接在电路中,应闭合开关 S₂,断开开关 S₁、S₃.若要使两灯并联,即将两灯并列连接在一起,再接在电源两端,故应闭合开关 S₁、S₃,断开开关 S₂.
(3)为避免电源短路,不能同时闭合开关 S₂、S₃.

2. 关于如图所示的电路,下列判断中正确的是(B)
A.闭合$S_{1}$、断开$S_{2}$时,$L_{1}$发光、$L_{2}$不发光
B.闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$都不发光
C.$S_{1}$、$S_{2}$都断开时,$L_{1}$、$L_{2}$都不发光
D.闭合$S_{2}$、断开$S_{1}$时,$L_{1}$、$L_{2}$都不发光

答案： B

3. 如图所示,用导线连接,使灯$L_{1}和L_{2}$组成并联电路的正确方法是(C)
A.分别连接$A$、$B和C$、$E$
B.分别连接$A$、$B和D$、$E$
C.分别连接$A$、$C和B$、$E$
D.分别连接$A$、$C和C$、$E$

答案： C

4. 如图中四个灯泡的连接方式是(D)
A.四灯串联
B.四灯并联
C.$L_{2}$、$L_{3}$、$L_{4}$并联,再与$L_{1}$串联
D.$L_{1}$、$L_{2}$、$L_{3}$并联,再与$L_{4}$串联

答案： D
