《2025年畅响双优卷九年级物理全一册人教版》

10.（山西中考）小伟在“测量定值电阻的阻值”的实验中（电源电压U保持不变，滑动变阻器的最大阻值为R₀）。
　　　

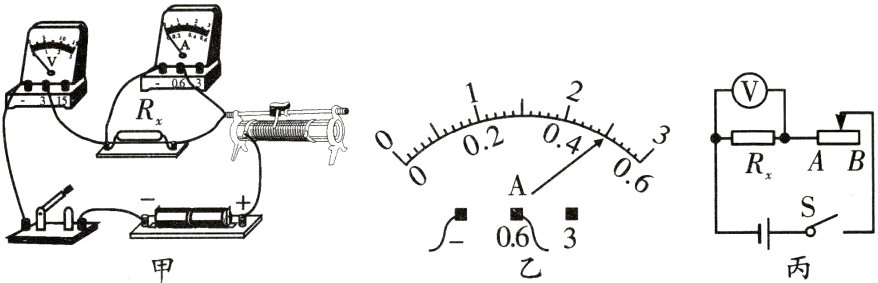

（1）如图甲所示是他连接的实验电路，其中有一根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。
（2）电路连接正确后，闭合开关，移动滑片，当电压表示数为2.5 V时，电流表示数如图乙所示，则被测电阻的阻值是________Ω。
（3）完成测电阻实验后，小伟想，假如没有电流表，应该也能测出电阻的阻值，于是他设计了如图丙所示的电路，请你帮助他将实验步骤补充完整。
①______________________________。
②未知电阻阻值的表达式Rx = ________（用已知量和所测物理量的符号表示）。
（4）利用图甲中的器材还可以探究“电流与电压的关系”，请你帮小伟为此探究实验设计一个记录实验数据的表格。

答案：

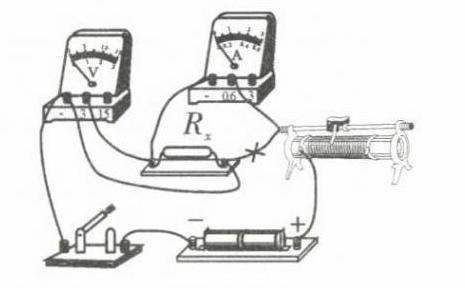

(1)如图所示

(2)5
(3)①将滑片置于阻值最大处,闭合开关,读出此时电压表示数Uₓ ②

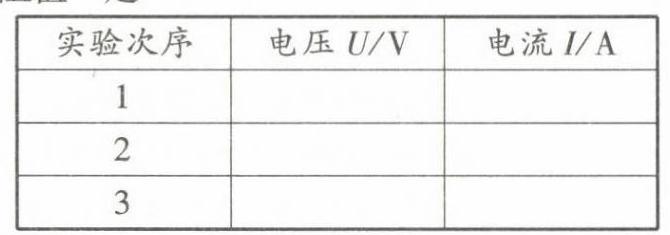

(4)电阻阻值一定
