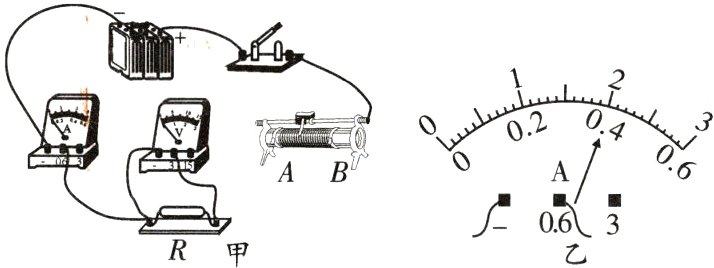

6.（乐山中考）小杨同学用如图甲所示的电路，测量定值电阻R的阻值。
　　　　　
（1）请你用笔画线代替导线，将图甲中的电路连接完整。（要求：滑片向左移动时电流表示数变大，且导线不能交叉）
（2）实验开始前，开关应处于________状态，滑动变阻器的滑片应调到________阻值处。
（3）小杨同学正确连接电路后，闭合开关，发现电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是________（选填“R短路”或“R断路”）。
（4）排除故障后的某次实验中，移动滑片使电压表示数为2 V时，电流表的指针位置如图乙所示，则电流表的示数为________A，定值电阻R的阻值为________Ω。
（5）小杨同学通过改变滑动变阻器滑片的位置，进行了多次定值电阻R的测量，目的是________。（填序号）
A. 减小误差
B. 寻找实验的普遍规律

答案：

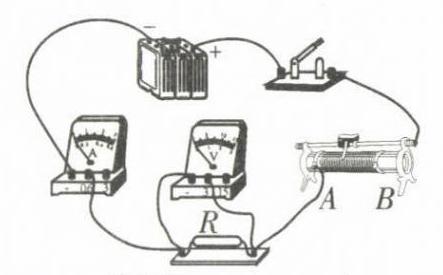

(1)如图所示

(2)断开 最大
(3)R断路
(4)0.4 5
(5)A

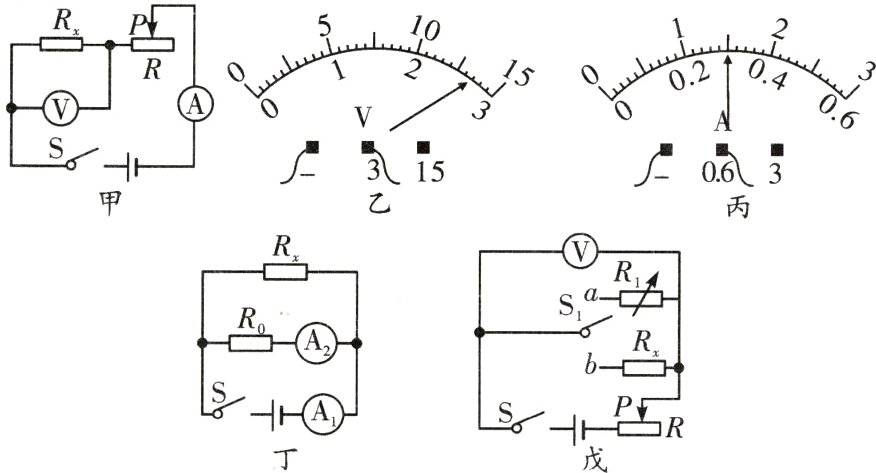

7.（兰州中考）学习了欧姆定律的知识后，老师给同学们布置了设计不同方案测量未知电阻的任务，三位同学的设计方案如下:

（1）小明的设计方案如图甲所示，闭合开关S，调节滑动变阻器R的滑片P至适当位置，电压表、电流表的示数分别如图乙、丙所示，则电压表的示数为________V，未知电阻Rx的阻值为________Ω。
（2）小林的设计方案如图丁所示，闭合开关S，电流表A₁和A₂的示数分别为I₁和I₂，已知定值电阻的阻值为R₀，则未知电阻Rx = ________（用I₁、I₂和R₀表示）。
（3）小刚的设计方案如图戊所示，闭合开关S后，先将开关S₁拨至触点________，移动滑动变阻器R的滑片P至适当位置，此时电压表的示数为U；保持滑片P的位置不变，再将开关S₁拨至另一触点，调节电阻箱R₁的阻值，使________，此时电阻箱的读数为R₀，则未知电阻Rx = ________。

答案：

(1)2.7 9
(2)
(3)b 电压表的示数恰好为U R₀
