《2025年畅响双优卷九年级物理全一册人教版》

8. 如图是电冰箱的简化电路图. 图中 M 是电冰箱压缩机内的电动机,L 是电冰箱内的照明灯. 下列判断错误的是 ( )


A. S₁断开、S₂闭合时,照明灯亮,电动机停止工作
B. S₁、S₂都闭合时,照明灯与电动机并联
C. 关上冰箱门时,S₁自动断开,使得照明灯熄灭
D. 冰箱内温度降低到设定温度时,开关 S₁自动断开,电动机停止工作

答案： C

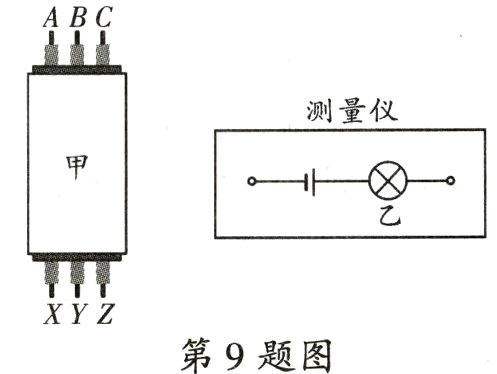

9. 高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”把它们区分开. 小华将 A、B 连在一起时,小明将“测量仪”连接在 X、Z 两端,灯泡发光;小华将 B、C 连在一起时,小明将“测量仪”连在 X、Y 两端,灯泡发光. 则 ( )

A. A 和 Y 是同一根电线,B 和 Z 是同一根电线
B. B 和 Z 是同一根电线,C 和 Y 是同一根电线
C. A 和 Y 是同一根电线,B 和 X 是同一根电线
D. B 和 X 是同一根电线,C 和 Y 是同一根电线

答案： D

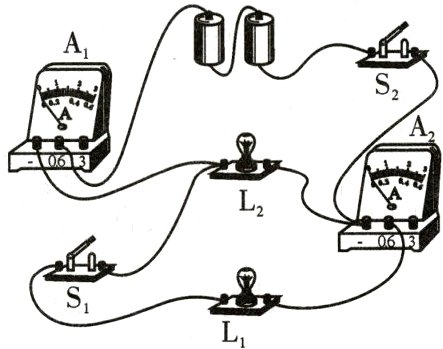

10. (临沂中考)如图所示电路,闭合开关 S₁、S₂,小灯泡 L₁和 L₂均正常发光,两电表都有示数. 下列判断正确的是 ( )

A. 电流表 A₁只测量灯 L₂的电流
B. 电流表 A₂的示数比 A₁的大
C. 灯 L₁被短路时,L₂正常发光
D. 仅断开 S₁只有一个电表有示数

答案： D
