《2025年畅响双优卷九年级物理全一册人教版》

1. 一节新干电池的电压最接近（ ）
A. 0.5V
B. 1.5V
C. 2.5V
D. 3V

答案： B

2. 在选择电压表的量程时，正确的是（ ）
A. 尽可能选择大一些的量程
B. 选用大小不同的量程测量，测量结果同样精确
C. 经试触后被测电压不超过小量程的最大电压值时，应选用小量程进行测量
D. 试触时电压表示数为2.8V，选0~15V的量程更好些

答案： C

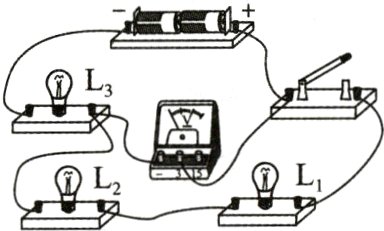

3.（益阳中考）在如图所示电路中，闭合开关后电压表测量的是（ ）

A. L₁两端的电压
B. L₁和L₂两端的电压
C. L₃和电源两端的电压
D. 电源两端的电压

答案： B

4. 小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。当闭合开关时所发生的现象是（ ）
　　　　　
A. 灯泡亮、电压表有示数
B. 灯泡亮、电压表无示数
C. 灯泡不亮、电压表有示数
D. 灯泡不亮、电压表无示数

答案： C

5. 如图所示是用电压表测量某段电路两端的电压时指针的示数，其示数为______V；换用另一个量程，仍测这段电路两端的电压，则电压表指针偏转角度会______（选填“变大”“变小”或“不变”）。

答案： 2 变小

6. 电压表使用时应与被测用电器______联连接。同学们在使用电压表测量电压的过程中，指针的偏转出现了如图所示的两种现象，请你指出其中的原因：甲图的原因是____________________，乙图的原因是____________________。

答案： 并 电压表的正、负接线柱接反了 电压表量程选小了

7. 如图所示，已知两个小灯泡L₁和L₂是并联的，则在①、②和③三个电表中（电流表或电压表）______是电流表，______是电压表（两空均填序号）。闭合开关后，两个小灯泡都能正常发光，过了一会儿，L₁突然熄灭，灯泡L₂的亮度将会______（选填“变亮”“不变”或“变暗”）。

答案： ①③ ② 不变

1. 如图，由两节干电池组成的电源电压是（ ）


A. 1.5V
B. 2V
C. 3V
D. 4V

答案： C

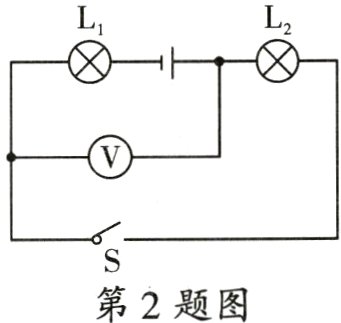

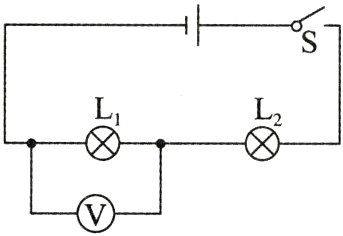

2. 在如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（ ）

A. 灯泡L₁两端电压为6V
B. 灯泡L₂两端电压为6V
C. 灯泡L₁两端电压为9V
D. 灯泡L₂两端电压为3V

答案： B

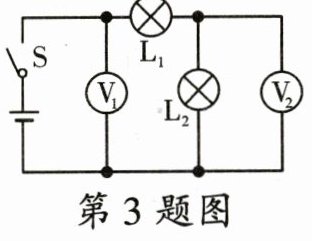

3.（黑龙江中考）请你仔细观察并分析如图所示的电路图，下列说法正确的是（ ）


A. 两灯串联，两电压表示数相同
B. 两灯并联，两电压表示数不同
C. 两灯串联，两电压表示数不同
D. 两灯并联，两电压表示数相同

答案： C

4. 如图甲所示电路中，电压表测量的是______（选填“L₁”或“L₂”）两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L₁两端的电压为______V。

答案： L₂ 3.6

5.（烟台模拟）如图所示电路，电源电压不变。当开关S₁断开、S₂闭合时，电压表的示数为4.5V，当开关S₁闭合，S₂断开时，电压表的示数为3V，则L₁、L₂两端的电压分别为______和______。

答案： 1.5 V 3 V

6. 用如图所示的电路来探究串联电路的电压特点时。

（1）实验中应选择规格______（选填“相同”或“不同”）的灯泡。

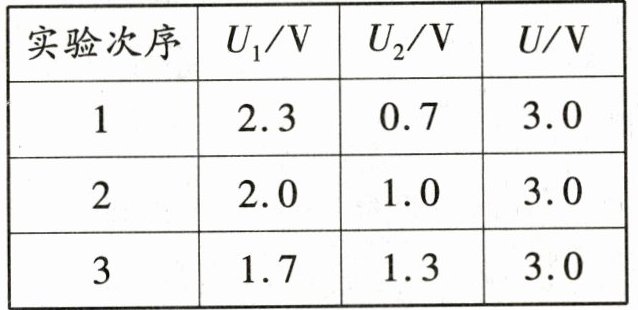

（2）用电压表分别测出L₁和L₂两端电压及串联电路总电压的值分别为U₁、U₂、U，经过多次实验，得到的数据记录在下表中。分析实验数据，可得到串联电路的电压特点是____________________（用公式写出）。

（3）进行多次实验的主要目的是______（选填“寻找普遍规律”或“减小实验误差”）。

答案：
(1)不同
(2)$U = U_{1} + U_{2}$
(3)寻找普遍规律

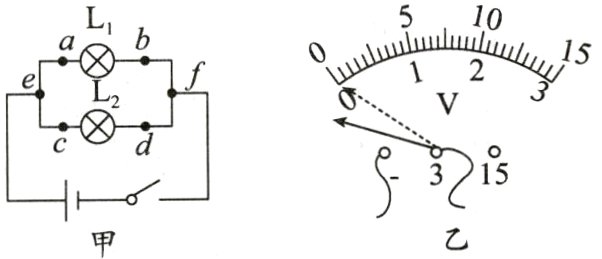

7. 在“探究并联电路的电压”实验中，小涵同学设计了如图甲所示的电路。

（1）在连接电路的过程中，开关应该处于______（选填“闭合”或“断开”）状态；电压表应______（选填“串联”或“并联”）在被测电路中，若要测电源电压，则电压表应接在图甲中______两点，若要测通过L₁两端的电压，电压表应接在______两点。
（2）小涵在测量L₁两端电压时，发现电压表的指针偏转如图乙，原因是____________________。

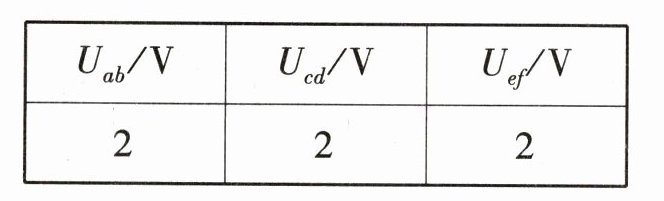

（3）排除故障后，小涵测得的实验数据如下，由实验数据得出：在并联电路中，各处电压相等。请你指出小涵在探究过程中的不妥之处：____________________。

答案：
(1)断开 并联 e、f a、b
(2)电压表的正、负接线柱接反了
(3)实验数据太少,结论不具有普遍性

1. LED灯是一种高效节能的电器，它的核心元件是发光二极管。关于二极管的制作材料，下列说法正确的是（ ）
A. 半导体材料
B. 超导材料
C. 陶瓷材料
D. 金属材料

答案： A

2. 如图是银、铜、铝、铁四种材料导电性能的排序，从上至下，材料的导电性能依次减弱。由此可以判断（不考虑温度对电阻的影响）（ ）

A. 银导线的电阻最小
B. 铁导线的电阻最大
C. 铝导线比铜导线的电阻大
D. 长度和横截面积相同的铁导线比铜导线的电阻大

答案： D

3. 一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A. 对折
B. 长度拉伸为原来的2倍
C. 剪掉一半
D. 外表涂上绝缘材料

答案： B

4. 在超导体研究领域，我国取得了令人瞩目的成就。关于超导状态下的超导体，下列说法中错误的是（ ）
A. 超导体的电阻为零
B. 使用超导体制成的导线，将降低远距离输电线中的电能损耗
C. 超导体适合制作灯泡的灯丝
D. 超导体适合制作电动机的线圈

答案： C

5. 为确保用电安全，学校安全部门对全校的用电线路进行了排查，发现有一根连接电动机的铜导线的直径明显比说明书上要求的小。从影响导体电阻大小的因素来判断这根导线不符合规格的理由是（ ）
A. 长度太长引起电阻偏小
B. 长度太长引起电阻偏大
C. 横截面积太小引起电阻偏大
D. 横截面积太小引起电阻偏小

答案： C

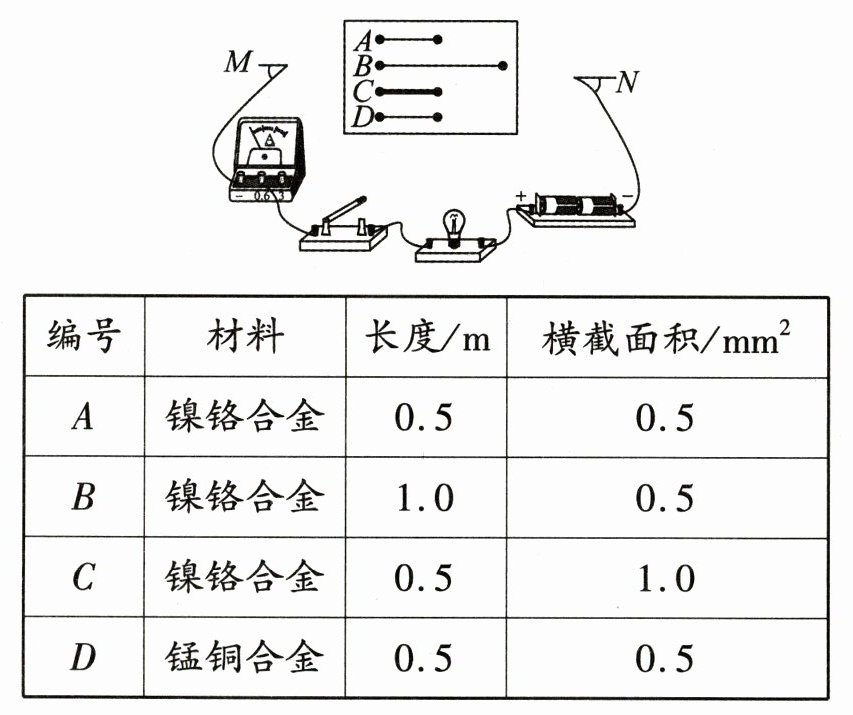

6. 如图所示，是“探究影响导体电阻大小因素”的实验装置：

（1）实验中通过电流表示数比较电阻丝电阻的大小，小灯泡的作用是______________。
（2）要探究导体电阻与导体材料是否有关，应将______两根电阻丝接入电路中。
（3）若将A、C两根电阻丝接入电路中，电流表的示数不同，初步得到的结论是：当材料和长度相同时，导体的电阻跟______________有关。
（4）小明把一根白炽灯的钨丝接入电路，并用酒精灯加热，发现小灯泡的亮度逐渐变暗，得出导体的电阻还可能跟______有关。

答案：
(1)保护电路
(2)A、D
(3)横截面积
(4)温度

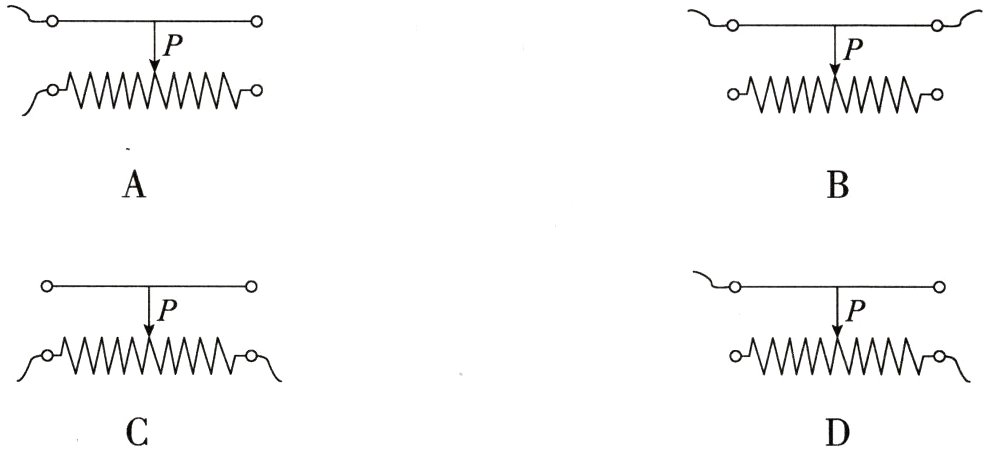

1.（天津中考）如图是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A.

答案： A

2. 滑动变阻器是通过____________________来改变接入电路的电阻，从而改变电路中的______，同时还可以起到______________的作用。某一滑动变阻器如图所示，

其中“2A”表示______________，“20Ω”表示____________________。滑动变阻器在接入电路时必须与用电器______。某同学想到了下列几种连接方案，其中相当于定值电阻的用法是______，相当于导线的用法是______，能正常使用的是__________。（后面三空填序号）
①接AB；②接AC；③接AD；④接BC；⑤接BD；⑥接DC。

答案： 改变接入电路中电阻丝的长度 电流 保护电路 滑动变阻器允许通过的最大电流是2 A 滑动变阻器的最大电阻为20 Ω 串联 ① ⑥ ②③④⑤

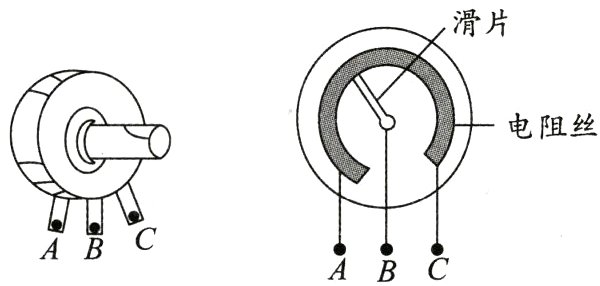

3. 电位器是电器设备中常用的电路元件（如图所示），在音响设备中，电位器必须与扬声器______（选填“串”或“并”）联。已知接入电路的电阻越小，音量越强，若要实现沿顺时针旋转旋钮时，提高音量，必须将______和______接入电路。

答案： 串 B C

1. 家用笔记本电脑USB接口的输出电压一般为 ( )
A. 0.1 V
B. 5 V
C. 36 V
D. 220 V

答案： B

2. 我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，此现象中石墨烯是 ( )
A. 超导体
B. 绝缘体
C. 导体
D. 半导体

答案： A

3. 类比推理 导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是 ( )

A. 电流
B. 电压
C. 电荷
D. 重力势能

答案： B

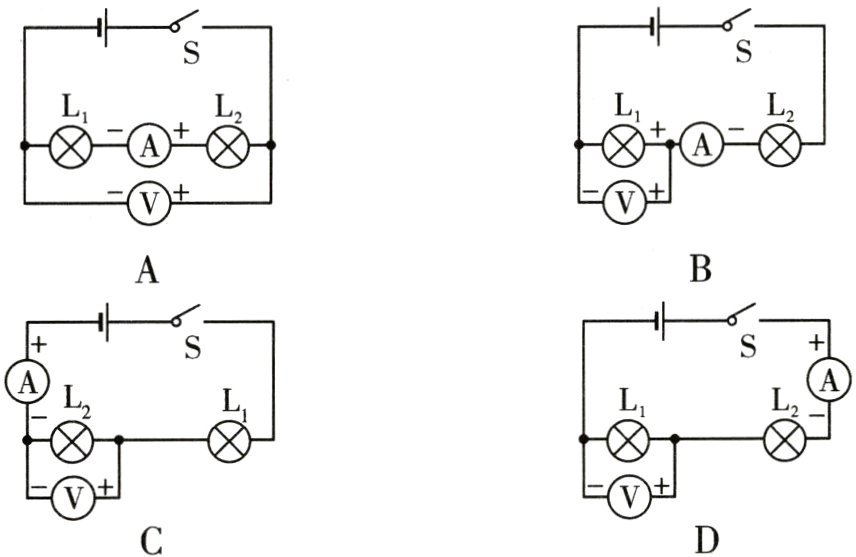

4. 用电流表测通过灯L₂的电流，用电压表测通过灯L₁两端的电压，图中接法正确的是 ( )

答案： D

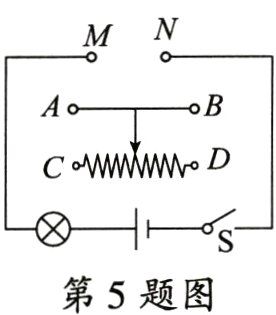

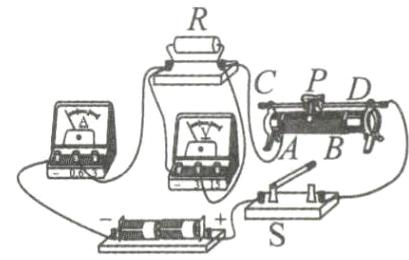

5. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左滑动时逐渐变暗，则下列接法正确的是 ( )

A. M接A，N接D
B. M接A，N接B
C. M接C，N接D
D. M接C，N接B

答案： A

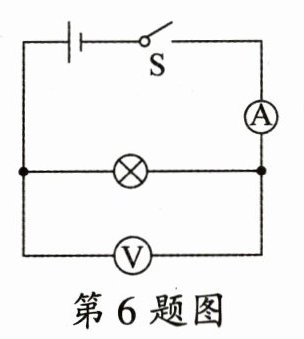

6. 如图所示电路，当开关S闭合后，灯泡正常发光，两块表均完好有示数，若将电流表与电压表位置互换，则 ( )


A. 电流表、电压表都会烧坏
B. 电流表、电压表都不会烧坏
C. 电压表会烧坏，电流表不会烧坏
D. 电流表会烧坏，电压表不会烧坏

答案： B

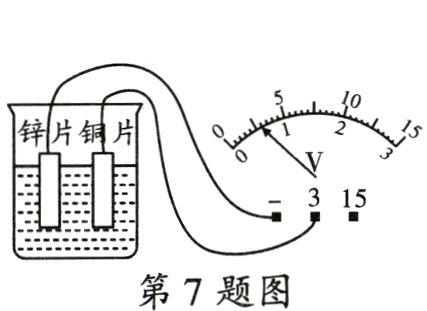

7. (湘西州中考)将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示. 以下说法正确的是 ( )

A. 锌片是电池的正极
B. 这个电池的电压为6 V
C. 这个电池的电压为3 V
D. 这个电池的电压为0.6 V

答案： D

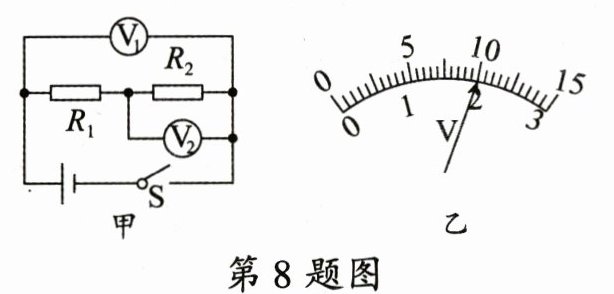

8. (自贡中考)图甲所示电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R₁和R₂两端的电压分别为 ( )


A. 8 V 2 V
B. 10 V 2 V
C. 2 V 8 V
D. 2 V 10 V

答案： A

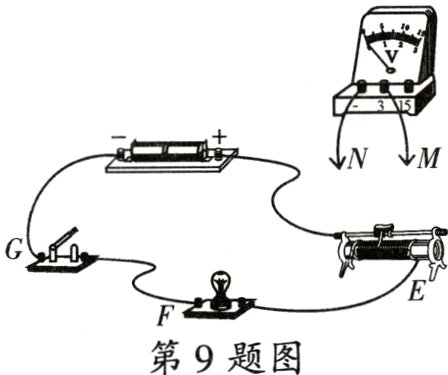

9. 如图，闭合开关，灯泡不亮. 在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3 V. 若故障只有一个，则可能是 ( )

A. 电源没电
B. 开关断路
C. 灯泡断路
D. 灯泡短路

答案： B

10. 如图所示的电路中，电源电压保持不变. 灯L₁、L₂是两个不同规格的小灯泡. 只闭合开关S₁时，电压表的示数为3 V；只闭合开关S₂时，电压表的示数为1.2 V. 下列说法正确的是 ( )

A. 电源电压为4.2 V
B. 只闭合开关S₂时，灯L₂两端的电压为1.2 V
C. 只闭合开关S₁、S₃时，两灯泡并联连接
D. 开关S₁、S₂、S₃都闭合时，灯L₁、L₂两端的电压均为3 V

答案： C

11. 现有材料相同的甲、乙两个导体，它们的电阻大小相同. 若甲导体的横截面积小于乙导体，则甲导体的长度_______乙导体的长度；若将它们分别截去一半的长度，则甲导体剩余部分的电阻_______乙导体剩余部分的电阻.(均选填“大于”“小于”或“等于”)

答案： 小于 等于

12. 跨学科综合 电鳗有水中的“高压线”之称，它放电时，头部是正极，尾部是负极，每枚肌肉薄片像一个小电池，可产生0.15 V的电压，许多个“小电池”组装起来，放电时的电压高达600 V. 电鳗放电时可看成是电路中的_______(选填“电源”或“用电器”)，为获得高达600 V的电压，需要_______个“小电池”串联起来. 既然它们放电的电压这么高，那它们为什么不会把自己电死呢？原来电鳗的放电器官在身体的两侧，而它们本身大部分器官都被_______(选填“绝缘性”或“导电性”)很高的构造包住，在水中就像是一个大电池.

答案： 电源 4000 绝缘性

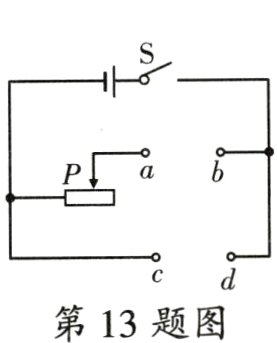

13. 晓理自制了一盏可调节亮度的台灯，部分电路如图所示，灯泡应画在图中_______(选填“a、b”或“c、d”)之间；连接好电路后闭合开关，若要使灯泡变暗，应将滑动变阻器的滑片向_______移动.

答案： a、b 右

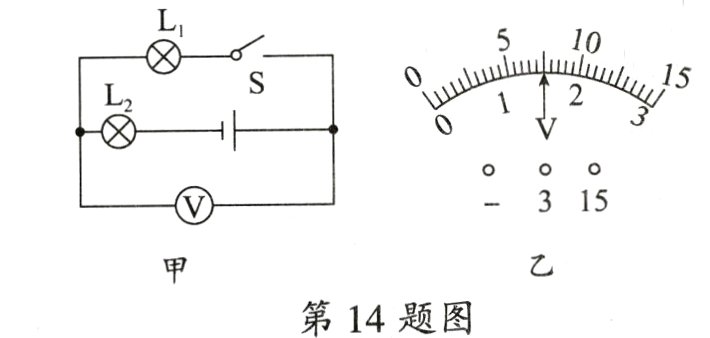

14. 如图甲所示，电路中电源电压为6 V，当S闭合时，电压表的读数如图乙所示，则电压表的量程是_______，L₁两端的电压为_______V，L₂两端的电压为_______V.

答案： 0～3 V 1.5 4.5

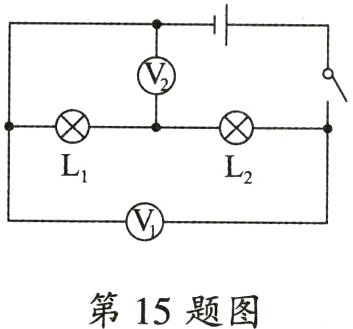

15. 如图所示的电路，闭合开关后，电压表V₁的示数为8 V，电压表V₂的示数为2.6 V，则灯L₁两端的电压为_______V，灯L₂两端的电压为_______V.

答案： 2.6 5.4

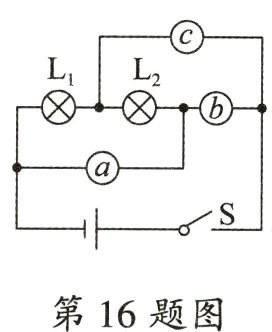

16. 如图所示的电路，在a、b、c适当的位置，连入电流表或电压表，使灯L₁和L₂并联且能发光，则a、b、c表分别是__________，若通过L₁、L₂的电流分别为0.3 A、0.2 A，电源电压为3 V. 则a、b、c表示数分别为__________.

答案： 电流表、电压表、电流表 0.2 A、3 V、0.5 A

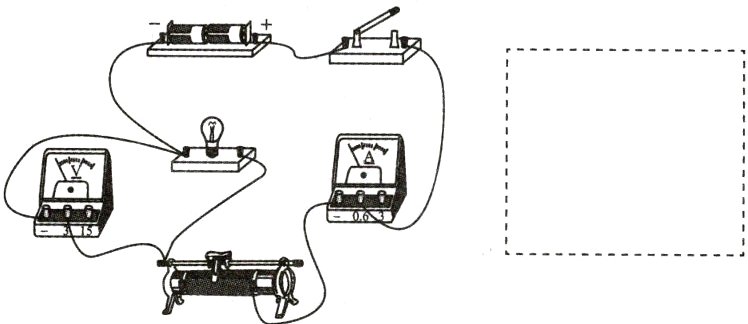

17. (3分)(眉山中考)根据左侧电路实物图，在右侧虚线框内画出对应的电路图.

答案：
如图所示

18. (3分)(德州中考)请根据图甲中电路图，用笔画线代替导线将实物图乙连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大.

答案：
如图所示

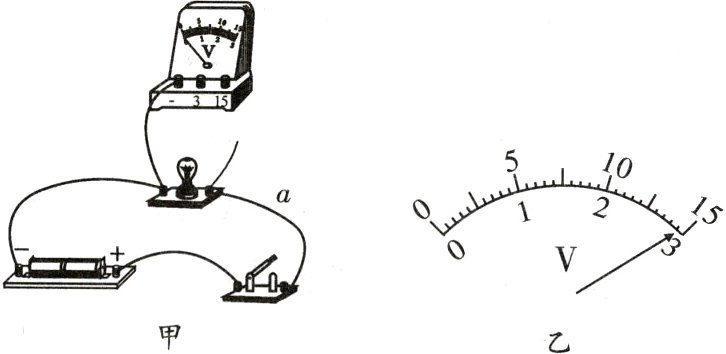

19. (8分)小郑练习使用电压表测量小灯泡的电压，连接的实验电路如图甲所示.

(1)如果不能估计电源电压的大小，他应把导线a接到电压表标有_______(选填“3”或“15”)的接线柱上，通过开关来“试触”并观察.
(2)闭合开关后，他观察到电压表指针偏转，但是小灯泡不亮，猜想不合理的是_______.(填字母序号)
A. 干电池旧了，电压较低
B. 小灯泡可能损坏了
C. 小灯泡短路了
(3)他排除故障后，连接电压表的量程为0 ~ 3 V，电压表指针偏转如图乙所示，此时小灯泡两端电压为_______V.
(4)小郑猜想：电压是形成电流的原因，电路中有电流，小灯泡两端一定有电压. 如果他继续实验，将电压表接在a这段导线两端，他_______(选填“能”或“不能”)测到电压值.

答案：
(1)15
(2)C
(3)2.9
(4)不能

20. (9分)在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路.

(1)在连接电路时，开关应该处于_______(选填“闭合”或“断开”)状态.
(2)根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L₁或L₂中的一处发生故障，则故障是_______(选填“L₁断路”“L₁短路”“L₂断路”或“L₂短路”).

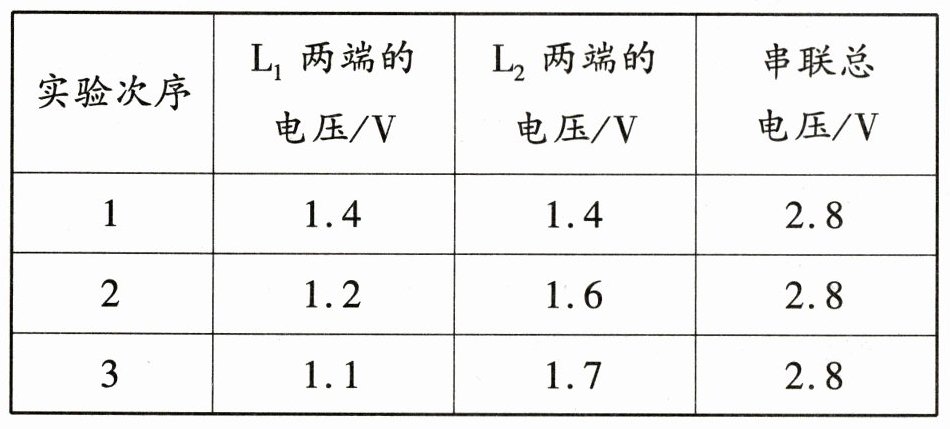

(3)排除故障后，小涵选用不同的灯泡，完成了三次实验，并记录了数据. 分析下表中的数据，可得出的结论为：______________________________.

答案：
(1)断开
(2)L₂断路
(3)串联电路中电源两端的电压等于电路中各部分电路两端电压之和

21. (12分)小明同学学习了电阻的知识后开展对“液体电阻大小与哪些因素有关”的探究，他提出了以下猜想：
A. 液体的浓度越大，液体电阻越小；
B. 液体的温度越高，液体电阻越大.
小明在实验室中找到的实验器材有：两端接有金属接线柱的塑料管、电源、开关、小灯泡、导线，食盐，将上述器材组装成如图所示的电路，并利用盐水进行实验，探究猜想A. 请你完成下列问题：

(1)小明在实验中通过比较灯泡的亮度来比较液体电阻的大小，这种实验方法叫________________.
(2)而小芳觉得如果盐水的电阻改变不明显，很难用肉眼去判断灯泡亮度的变化，因此她觉得应该在实验中加入一个_______会更科学准确，请你帮她在虚线框内把电路图画出来.(用 -□- 表示液体电阻)
(3)请在下面补充实验步骤，并写出“判断猜想A是否正确的依据”.
①按照电路图组装好实物图，往塑料管中注入_______(选填“室温”“低温”或“高温”)的低浓度盐水，闭合开关，记录此时电流表示数I₁.
②断开开关，往塑料管中加入一定量的食盐，搅拌溶解，增大盐水的浓度，闭合开关，记录此时电流表示数I₂.
③为了实验结论更具普遍性，接下来应______________________________.
④判断猜想A是否正确的依据：______________________________.

答案：

(1)转换法
(2)电流表 如图所示

(3)①室温 ③再增大盐水的浓度,记录此时电流表示数I₃ ④若电路中的电流变大,则猜想A正确;否则猜想A错误

22. 某型号专用车上的一段电路如图所示，小明为了了解这段电路的特点，用三只电压表进行探究，得到下面一组数据：电压表V₁、V₂、V₃的示数分别为12 V、9 V、7 V，请根据你所学的电学知识计算出三个电阻两端的电压分别是多少？

答案： 解:由图知V₁测的是电源电压,根据串联电路的特点可得:
U_{V1}=U₁ + U₂ + U₃ = 12 V,
V₂测的是R₂与R₃两端的电压,即:U_{V2}=U₂ + U₃ = 9 V,
V₃测的是R₁与R₂两端的电压,即:U_{V3}=U₁ + U₂ = 7 V,
三式联立得U₁ = 3 V,U₂ = 4 V,U₃ = 5 V.

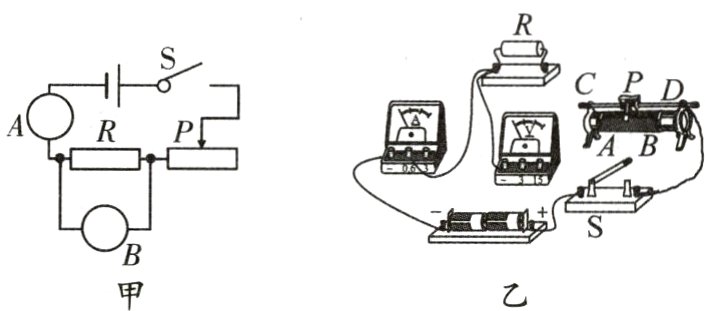

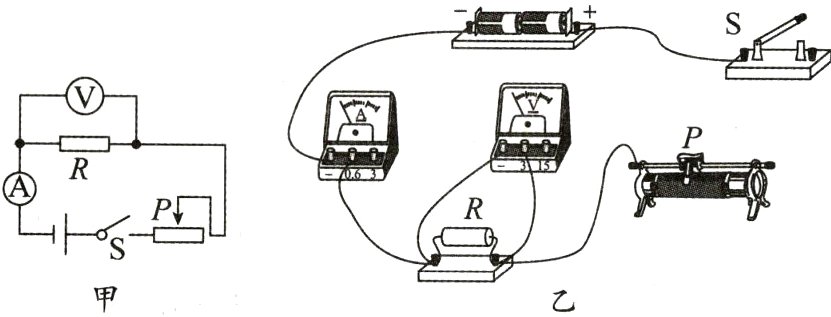

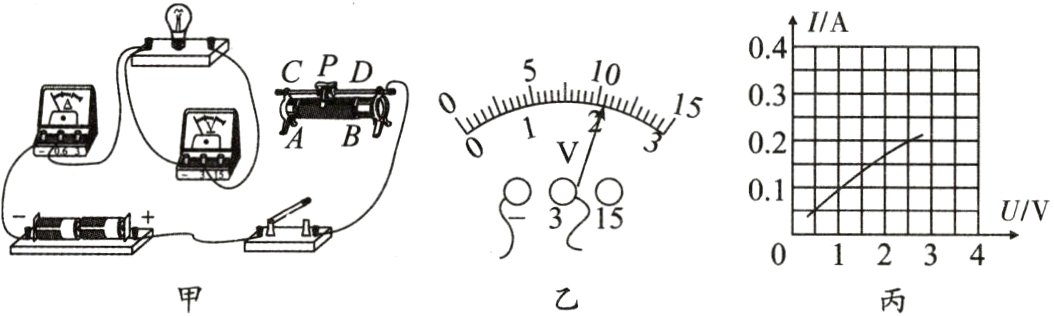

1. (广东中考)在“探究电流跟电压关系”的实验中：

(1)如图甲所示，A为________，B为________。(均选填“电流表”或“电压表”)

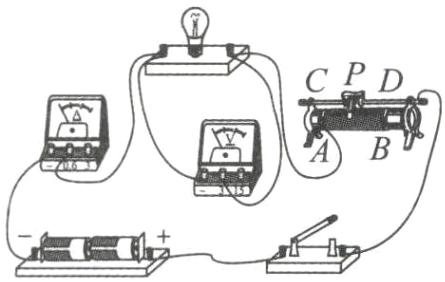

(2)用笔画线代替导线将图乙中电路连接完整，要求实验过程中滑动变阻器的滑片P从右向左移动。(导线不能交叉)

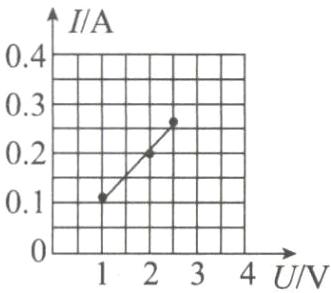

(3)在实验操作过程中保持________不变，闭合开关时，调节滑动变阻器的滑片P做了三次实验，如表所示，请根据表中数据在图丙中进行描点连线。


(4)对实验数据进行分析，归纳出的结论是________________。

答案：
（1）电流表 电压表
（2）如图所示

（3）电阻 如图所示

（4）电阻不变时，导体中的电流与导体两端的电压成正比

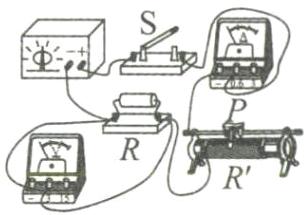

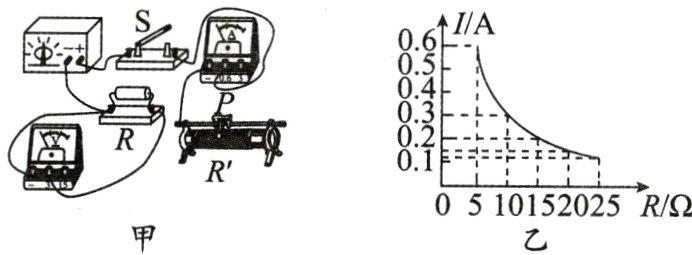

2. (威海中考)在探究“电流与电阻的关系”实验中，电源电压恒为9V，滑动变阻器规格为“50Ω 2A”。

(1)根据图甲所示的电路图，请用笔画线代替导线，将图乙所示的实物图连接完整(导线不允许交叉)。
(2)连接好电路，将滑动变阻器阻值调到最大，闭合开关S，移动滑片，发现电流表无示数，电压表示数始终接近电源电压。导致这一现象的原因可能是________(填序号)。
A. 电流表损坏
B. 滑动变阻器短路
C. 定值电阻R接触不良
D. 定值电阻R短路
(3)排除故障继续实验，更换不同阻值的定值电阻后，都需要调节滑动变阻器的滑片，其目的是________________________，实验数据如表所示，其中第6次实验中电流表示数如图丙所示，其示数为________A。

(4)在如图丁所示坐标系中已经描出所有实验数据对应的点，请绘出图象，分析并得出结论：__________________________。
(5)实验完成后，在评估“将5Ω电阻更换成7.5Ω电阻继续实验”这一环节中，甲小组认为，更换成7.5Ω电阻后需要将滑动变阻器阻值调到最大，才能闭合开关进行实验；而乙小组认为，更换成7.5Ω电阻后不需要将滑动变阻器阻值调到最大，可直接闭合开关进行实验。你认为哪个小组的观点正确并写出理由：______________________________。

答案：
（1）如图所示

（2）C
（3）保持定值电阻两端电压不变 0.24
（4）如图所示

电压一定时，通过导体的电流与导体的电阻成反比
（5）甲组，为了保护电路，闭合开关前滑动变阻器的阻值需调到阻值最大处

1. 从欧姆定律可导出$R = \frac{U}{I}$，对电阻理解正确的是 ( )
A. 当导体两端的电压为0时，导体的电阻也为0
B. 通过导体的电流越大，这段导体的电阻就越小
C. 导体的电阻与电压成正比，与电流成反比
D. 导体的电阻是导体本身的一种性质，不随电流、电压的改变而改变

答案： D

2. 如图为A、B两个导体的I - U图象，由图象可得 ( )


A. $R_A ＞ R_B$
B. $R_A ＜ R_B$
C. $R_A = R_B$
D. 无法确定

答案： B

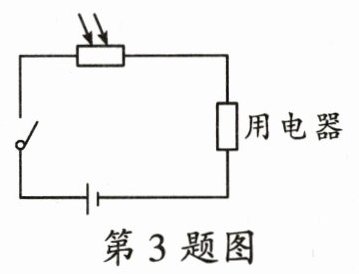

3. 目前市场上有一种光敏电阻(用符号 表示)属于半导体，在无光照射下，其电阻较大，导电能力比较弱。现将一光敏电阻和一用电器串联后接在一个电源上，如图所示，当光敏电阻受光照时，电路中的电流________(选填“增大”“减小”或“不变”)，用电器________(选填“会”或“不会”)工作。

答案： 增大 会

4. 汽车大灯通常有远光灯和近光灯两种照明方式。一辆汽车大灯两端的电压为12V且保持不变，当启动近光灯时，此时汽车的电阻为1.6Ω，则通过灯丝的电流为________A。当启动远光灯时，通过灯丝的电流为15A，此时远光灯的电阻为________Ω。

答案： 7.5 0.8

5. 如图所示电路，电源电压可调。当在CD间接入电流表，电源电压调至3V，闭合开关，电流表的示数为0.5A，则$R_0$的阻值为________Ω；断开开关，重新调节电源，并在AB间接入电压表，此时电流表的示数为0.3A，则电压表的示数为________V。

答案： 6 1.8

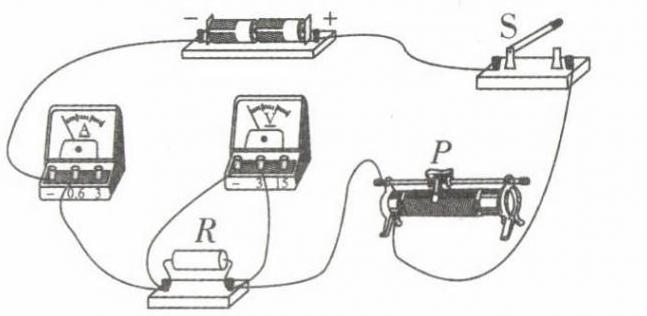

1. (宿迁中考)某物理实验小组正在使用“伏安法”测量未知电阻$R_x$的阻值，实验电路如图甲所示(电源电压为3V)。

(1)请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；闭合开关S前，应将滑动变阻器滑片移到最________(选填“左”或“右”)端。
(2)闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障可能是________________。
(3)排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为________A，则未知电阻$R_x =$________Ω。接下来测量多组实验数据算出$R_x$的平均值，这是为了减小测量带来的________。
(4)利用图甲实验器材还能完成下列探究实验________。(选填“A”或“B”)
A. 探究电流与电压的关系
B. 探究电流与电阻的关系
(5)实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可以测出$R_x$的阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为$R_{max}$，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为$U_1$。
②闭合开关S，________________，读出电压表示数为$U_2$。
③待测电阻$R_x =$________(用已知和测量出的物理量符号表示)。

答案：
（1）如图所示 右

（2）定值电阻$R_x$断路 （3）0.16 10 误差 （4）A
（5）②滑片$P$移到$b$端时 ③$\frac{U_2}{U_1 - U_2} \cdot R_{max}$

2. (岳阳中考)利用图甲测小灯泡的电阻，小灯泡上标有电压2.5V，电源电压恒定不变。

(1)闭合开关前，应将滑动变阻器的滑片P置于________(选填“A”或“B”)端，目的是保护电路。
(2)闭合开关后，发现小灯泡不亮，则接下来合理的操作是________(填字母代号)。
A. 断开开关，更换小灯泡
B. 移动滑动变阻器，观察小灯泡是否发光
(3)当小灯泡正常发光时，电流表示数如图乙，则小灯泡正常发光时的电流为________A，小灯泡正常发光时的电阻为________Ω(计算结果保留一位小数)。

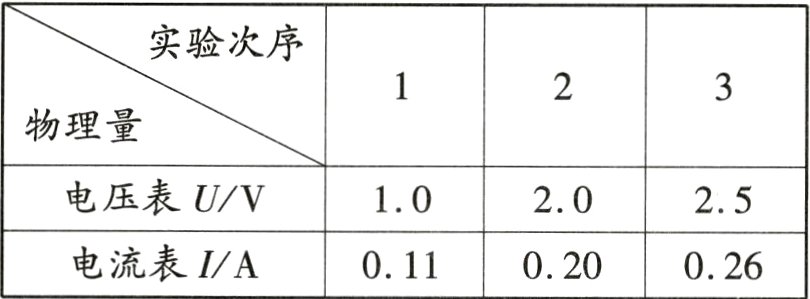

(4)某同学根据记录的部分实验数据，计算出小灯泡的电阻，发现有一组测量数据存在错误。请指出错误数据的序号并说明判断依据：______________________________。

答案： （1）B （2）B （3）0.28 8.9
（4）2，灯丝电阻随温度的升高而增大

1. 把两个电阻值分别为$R_1 = 5$Ω和$R_2 = 10$Ω的电阻串联起来，接到电源电压为9V的电路中，则通过电阻$R_1$的电流为 ( )
A. 6A
B. 0.8A
C. 0.53A
D. 0.6A

答案： D

2. (广东中考)如图所示，灯泡$L_1$、$L_2$的电阻分别为10Ω、20Ω，闭合开关S，通过$L_1$、$L_2$的电流分别为$I_1$、$I_2$，它们两端的电压分别为$U_1$、$U_2$，则 ( )


A. $I_1:I_2 = 1:1$，$U_1:U_2 = 2:1$
B. $I_1:I_2 = 1:2$，$U_1:U_2 = 1:1$
C. $I_1:I_2 = 1:1$，$U_1:U_2 = 1:2$
D. $I_1:I_2 = 1:2$，$U_1:U_2 = 1:2$

答案： C

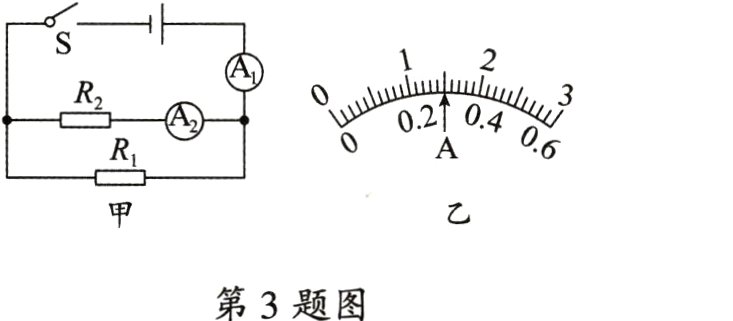

3. (泰州中考)如图甲，定值电阻$R_2$的阻值为40Ω。闭合开关，电流表$A_1$、$A_2$的指针偏转均如图乙所示。则电流表$A_1$的读数为______A，电流表$A_2$的读数为______A，电源电压为______V，$R_1$的阻值为________Ω。

答案： 1.5 0.3 12 10

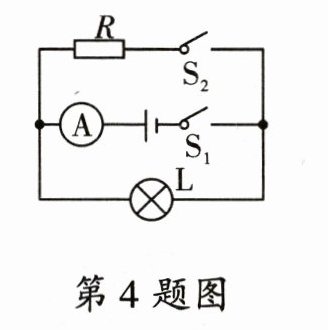

4. 如图所示的电路中，电源电压恒定，灯丝的电阻$R_L$不随温度变化，开关$S_1$闭合后，电流表的示数为$I_1$，再闭合开关$S_2$，小灯泡的亮度________(选填“变亮”或“不变”)，电流的示数为$I_2$，若$I_1:I_2 = 2:3$，则$R_L:R =$________。

答案： 不变 1:2

5. 如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I - U图象，a、b并联后的电阻的I - U图象在区域________(选填“Ⅰ”“Ⅱ”或“Ⅲ”)。

答案： Ⅲ

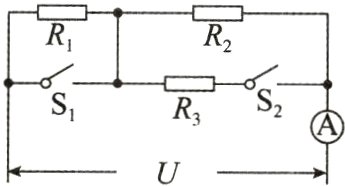

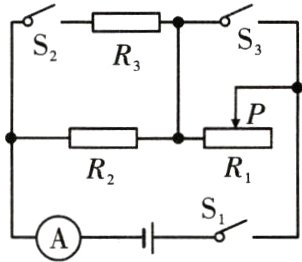

6. 如图所示，电源电压恒定，$R_2 = 6$Ω，$R_3 = 12$Ω，滑动变阻器$R_1$的滑片P滑到中点。当开关$S_1$、$S_2$、$S_3$都闭合时，电流表A的示数为3A；当开关$S_1$闭合，$S_2$、$S_3$都断开时，电流表A的示数为0.6A。求：
(1)电源电压。
(2)滑动变阻器$R_1$的最大阻值。

答案： 解：（1）当开关$S_1$、$S_2$、$S_3$都闭合时，$R_1$被短路，$R_2$、$R_3$并联，则电路的总电阻：$R_{并}=\frac{R_2R_3}{R_2 + R_3}=\frac{6\ \Omega\times12\ \Omega}{6\ \Omega + 12\ \Omega}=4\ \Omega$，由欧姆定律得，电源电压：$U = I_{并}R_{并}=3\ A\times4\ \Omega = 12\ V$。
（2）当开关$S_1$闭合，$S_2$、$S_3$都断开时，$R_1$、$R_2$串联，由欧姆定律得，电路的总电阻：$R_{串}=\frac{U}{I_{串}}=\frac{12\ V}{0.6\ A}=20\ \Omega$，所以$R_1$接入电路的电阻：$R_1 = R_{串}-R_2 = 20\ \Omega - 6\ \Omega = 14\ \Omega$，则$R_1$的最大电阻：$R_{1大}=2R_1 = 2\times14\ \Omega = 28\ \Omega$。

1. 下列关于电流、电压、电阻的关系，说法正确的是 （ ）
A. 电压大的电路中电流一定大
B. 电阻大的电路中电流一定小
C. 导体中的电流与电压、电阻无关
D. 导体的电阻与电流、电压无关

答案： D

2. 逆向思维 某用电器的电阻是100 Ω，正常工作时通过的电流为0.2 A，接入36 V电路里，为了使用电器正常工作，必须 （ ）
A. 串联一个80 Ω的电阻 B. 并联一个80 Ω的电阻
C. 串联一个160 Ω的电阻 D. 并联一个160 Ω的电阻

答案： A

3.（安徽中考）如图所示的电路中，电源电压保持不变，R为定值电阻，闭合开关，向左移动滑片P，则 （ ）


A. 电压表的示数变大，电流表的示数变大
B. 电压表的示数变大，电流表的示数变小
C. 电压表的示数不变，电流表的示数变大
D. 电压表的示数变小，电流表的示数变大

答案： A

4. 为了能从外部检测植物含水量的变化，科学家将用石墨烯制成的湿敏电阻$R_x$附着在叶片上. 当叶片含水量变低时，$R_x$的阻值变小，电表示数变小；当叶片含水量升高时，$R_x$的阻值变大，电表示数变大. 已知电源电压恒定，$R_0$为定值电阻. 如图所示的电路图中符合要求的是 （ ）

答案： B

5.（宿迁中考）如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V. 下列选项符合题意的是 （ ）


A. 电压表测$R_2$两端电压
B. $R_1$、$R_2$组成并联电路
C. 若开关断开，电压表示数为0
D. $R_1$、$R_2$电阻之比为2∶1

答案： D

6. 在如图所示的电路中，电源电压为6 V，$R_1 = 3$ Ω，$R_2 = 6$ Ω. 闭合开关S，下列说法正确的是 （ ）


A. 通过$R_1$的电流为1 A
B. $R_1$两端的电压为2 V
C. 干路中的电流为3 A
D. 电路的总电阻为9 Ω

答案： C

7.（兰州中考）在如图所示的电路中，电源电压保持不变. 开关S始终闭合，当开关$S_1$由断开到闭合时，下列说法中正确的是 （ ）


A. 电路的总电阻变小
B. 电路的总电阻变大
C. 电流表的示数变小
D. 电压表的示数不变

答案： A

8. 如图所示，甲、乙均为理想电表，当开关S闭合后灯$L_1$、$L_2$都能发光，下列说法中正确的是 （ ）


A. 灯$L_1$、$L_2$是串联的
B. 甲一定是电流表，乙一定是电压表
C. 当$L_2$短路时，$L_1$仍能发光
D. 乙、甲两电表示数的比值与$L_1$的阻值相等

答案： B

9. 如图1所示是电阻甲和乙的$I - U$图象；图2、图3是它们的部分电路连接示意图，下列说法错误的是 （ ）


A. 当电阻乙两端电压为2.5 V时，它的阻值和甲的阻值相等
B. 图2中，当电压U为3 V时，乙的电阻为5 Ω
C. 图3中，当电压U为2 V时，干路总电流为0.6 A
D. 图3中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小

答案： B

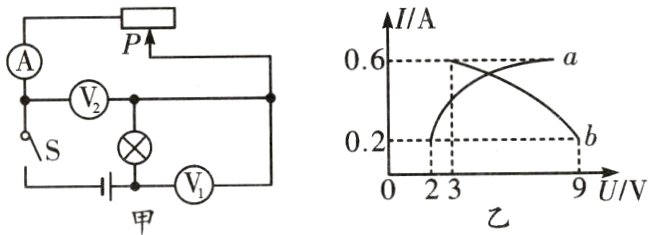

10.（鄂州中考）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图象如图乙所示. 下列说法正确的是 （ ）


A. 曲线a是电流表示数与电压表$V_2$示数的关系图象
B. 电源电压为11 V
C. 灯正常工作时的电流为0.2 A
D. 滑动变阻器的最大阻值是15 Ω

答案： B

11.（哈尔滨中考）电阻$R_1$、$R_2$串联，电源电压是10 V，$R_1$两端电压为8 V，$R_1 = 10$ Ω，则$R_1$中的电流等于______A，$R_2$ = ______Ω.

答案： 0.8 2.5

12.（福建中考）如图所示为某种灯泡的电流I与电压U的关系图象. 若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为______A；若把一只这种灯泡与一个电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为______Ω.

答案： 0.2 6

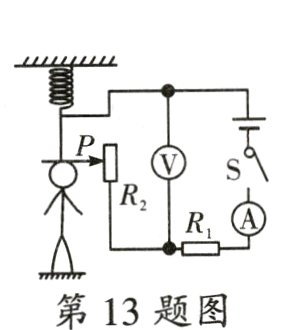

13. 某个可以自动读取身高的装置内部电路如图所示. 已知电源电压恒为3 V，定值电阻$R_1 = 5$ Ω，滑动变阻器的长度为50 cm，可以测量的最低身高为1.4 m，若小明用该仪器测得身高为1.6 m，此时电压表示数为2 V，则滑动变阻器的最大阻值为______Ω；若身高更高的小红使用该装置时，电流表示数改变了0.05 A，则小红的身高是______cm.

答案： 25 170

14.（襄阳中考）如图所示，电源电压保持不变，电阻$R_1 = R_2 = R_3 = 10$ Ω. 若只使$R_2$、$R_3$并联接入电路，则应闭合开关______，此时电流表的示数为$I_1$；要使$R_1$、$R_2$串联，应断开开关$S_1$、$S_2$，此时电流表的示数为$I_2$，则$I_1∶I_2$ = ______.

答案： $S_{1}$、$S_{2}$ 4:1

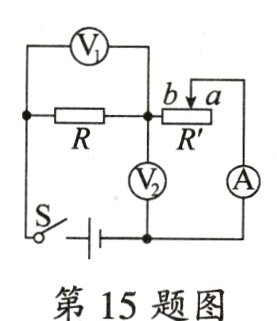

15. 如图所示，R为定值电阻，$R'$为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现$V_1$表示数从2 V变化到6 V，而$V_2$表示数从4 V变化到0，则电流表示数从0.2 A变化到______A，$R$ = ______Ω.

答案： 0.6 10

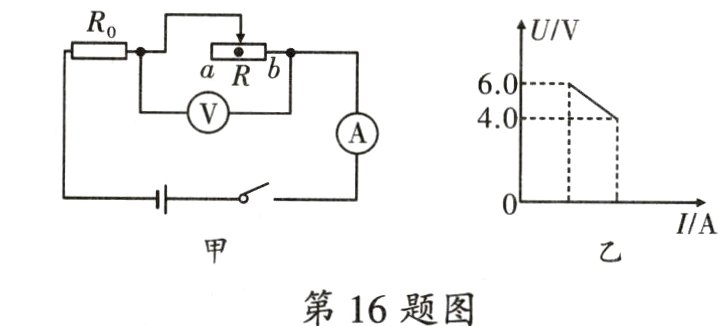

16.（自贡中考）如图甲所示，电源电压恒定，定值电阻$R_0$的阻值为8 Ω. 将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示. 滑动变阻器R的最大阻值为______Ω，电源电压为______V.

答案： 8 12

 17.（12分）（龙东中考）
某学习小组在“探究通电导体电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5 V不变）.

（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）.
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R ______（选填“短路”或“断路”）.
（3）图乙是小组根据测得的实验数据所绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为______V；当R的电阻由5 Ω更换为10 Ω时，闭合开关后，为了使R两端的电压______（选填“改变”或“不变”），滑动变阻器的滑片应向______（选填“左”或“右”）端滑动；若实验中R的阻值分别是5 Ω、10 Ω、15 Ω，则滑动变阻器的阻值至少是______Ω.

答案：

(1)如图所示

(2)断路
(3)3 不变 右 7.5

18.（12分）（广安中考）

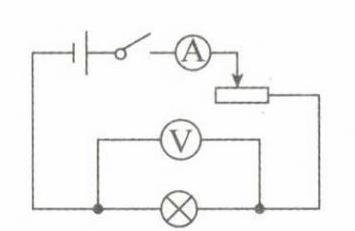

学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3 V，待测小灯泡上标有电压2.5 V.

（1）请用笔画线代替导线，完成图甲中实物电路的连接，要求：①滑片P向右移动时，电流表示数变小；②连线不能交叉.
（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是______.
A. 电压表短路 B. 电压表断路
C. 滑动变阻器短路 D. 小灯泡断路
（3）排除故障后，闭合开关，当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向______（选填“左”或“右”）移动.
（4）通过移动滑动变阻器的滑片P记录了多组数据，并绘制出如图丙所示的$I - U$图象，由图可知小灯泡正常发光时的电阻为______Ω.

答案：

(1)如图所示

(2)D
(3)左
(4)12.5

 19.（10分）
如图所示，电源电压保持不变，电流表的量程为0 ~ 0.6 A，电压表的量程为0 ~ 15 V，$R_1 = 20$ Ω，滑动变阻器$R_2$的规格为“100 Ω 1 A”.
（1）闭合开关$S_1$，断开开关$S_2$、$S_3$，电流表示数为0.4 A，求电源电压.
（2）闭合开关$S_3$，断开开关$S_1$、$S_2$，滑动变阻器滑片置于中点位置时，电压表的示数为4 V，求$R_3$的阻值.

答案： 解：
(1)由电路图知，闭合开关$S_{1}$，断开开关$S_{2}$、$S_{3}$时，电路为$R_{1}$的简单电路，电流表示数为0.4 A，
根据欧姆定律可知，电源电压：$U = I_{1}R_{1}=0.4\ A\times20\ \Omega = 8\ V$.
(2)闭合开关$S_{3}$，断开开关$S_{1}$、$S_{2}$时，$R_{2}$、$R_{3}$串联，滑动变阻器滑片置于中点位置时，电压表(测滑动变阻器两端的电压)的示数为4 V，则电路中的电流：$I_{2}=\frac{U_{2}}{\frac{1}{2}R_{滑}}=\frac{4\ V}{50\ \Omega } = 0.08\ A$，
根据串联电路的电压规律和欧姆定律可得，$R_{3}$的阻值：$R_{3}=\frac{U - U_{2}}{I_{2}}=\frac{8\ V - 4\ V}{0.08\ A}=50\ \Omega$.

20.（12分）

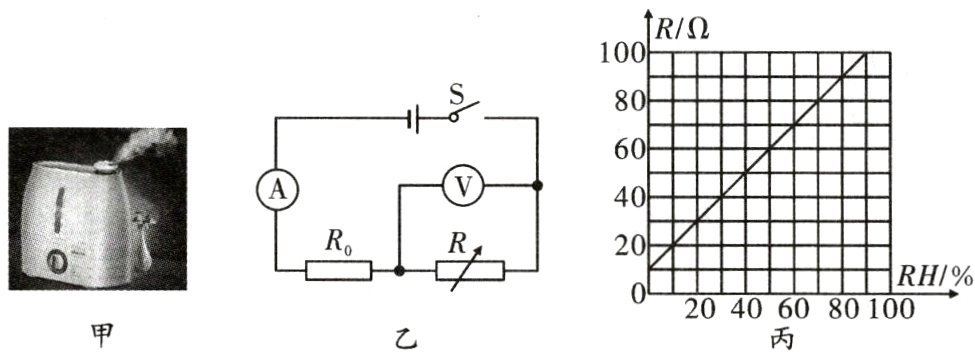

如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图. 已知电源电压为12 V，定值电阻$R_0 = 20$ Ω，电压表的量程为0 ~ 9 V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示. 在电路安全工作的前提下，求：

（1）湿度为30%时，R的阻值.
（2）电流表示数为0.3 A时，电压表的示数.
（3）该装置能监测的湿度最大值.

答案： 解：
(1)由图丙知湿度为30%时，$R$的阻值为40 $\Omega$.
(2)当电流表的示数为0.3 A时，根据欧姆定律可知此时定值电阻$R_{0}$两端的电压：$U_{0}=I'R_{0}=0.3\ A\times20\ \Omega = 6\ V$，根据串联电路电压规律可知，湿敏电阻$R$两端的电压：$U_{R}=U - U_{0}=12\ V - 6\ V = 6\ V$，即电压表的示数为6 V.
(3)由图丙可知，湿度越大，湿敏电阻$R$的阻值越大，由串联分压规律可知湿度越大时湿敏电阻两端的电压也越大(即电压表示数越大)，由于电压表量程为0~9 V，所以湿敏电阻$R$两端的电压最大为9 V时，此时监测的湿度最大；当电压表示数为9 V时，根据串联电路电压规律可得，$R_{0}$两端的电压：$U_{0}'=U - U_{R}'=12\ V - 9\ V = 3\ V$，此时通过$R_{0}$的电流：$I'=\frac{U_{0}'}{R_{0}}=\frac{3\ V}{20\ \Omega } = 0.15\ A$，此时$R$的电阻：$R'=\frac{U_{R}'}{I'}=\frac{9\ V}{0.15\ A}=60\ \Omega$，由图丙可知，该装置能监测的湿度最大值为50%.
