《2025年畅响双优卷九年级物理全一册人教版》

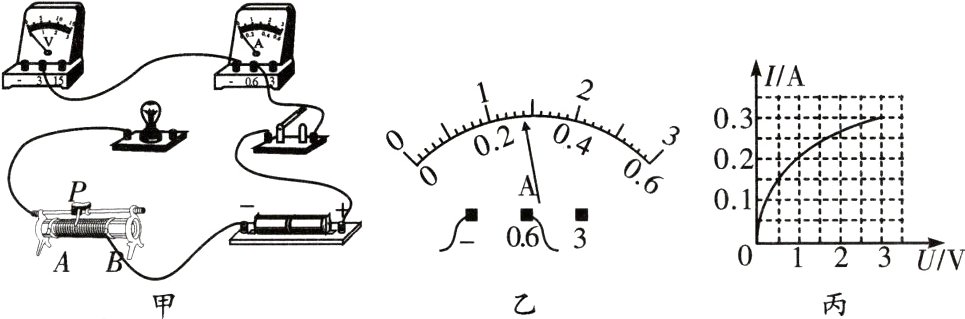

8.（河南中考）在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5 V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
　　
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于________（选填“A”或“B”）端。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是________（选填字母代号）。
A. 电流表短路
B. 小灯泡短路
C. 滑动变阻器断路
（4）排除故障后，移动滑片P，某次实验时，电压表的示数为2.5 V，电流表的示数如图乙所示，则通过小灯泡的电流为________A，小灯泡正常发光时的电阻约为________Ω（结果保留一位小数）。
（5）经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的I - U图象如图丙所示，通过分析图象，写出一条你发现的结论：______________________________。

答案：

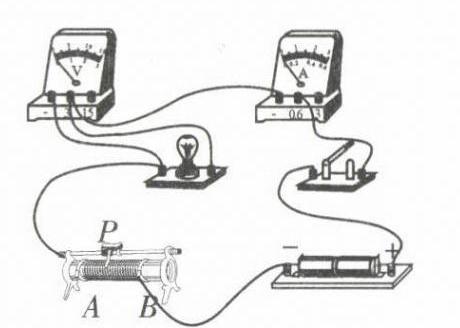

(1)如图所示

(2)A
(3)B
(4)0.28 8.9
(5)小灯泡的电阻随温度的升高而增大

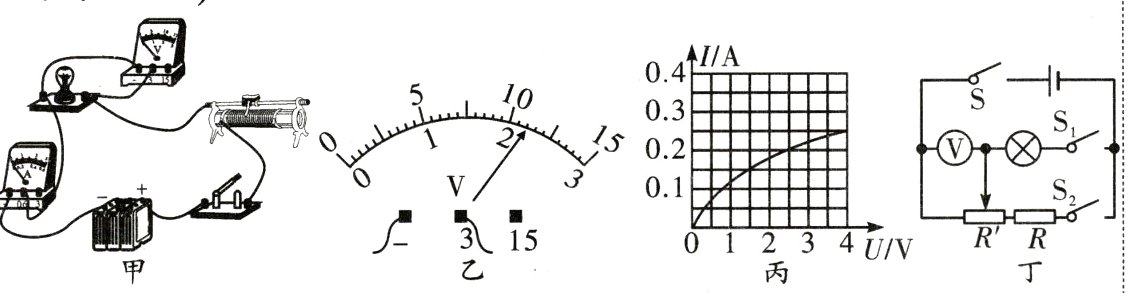

9.（荆州中考）课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6 V，小灯泡额定电压为2.5 V（正常发光时电阻约为12 Ω）。
　　
（1）为能顺利完成该实验，下列不同规格的滑动变阻器应选用________（选填字母）。
A. “10 Ω,0.5 A”的滑动变阻器
B. “20 Ω,2 A”的滑动变阻器
C. “5 Ω,1 A”的滑动变阻器
（2）电路连接完成后，闭合开关，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出现该故障的原因是________________。
（3）排除故障后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________（选填“左”或“右”）端移动。
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为________W。
（5）实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6 V的小灯泡的额定功率。已知电源电压为18 V，定值电阻R的阻值为20 Ω。实验步骤如下：
①开关S、S₁闭合，S₂断开，调节滑动变阻器R'的滑片，使小灯泡正常发光。
②保持滑片位置不动，开关S、S₂闭合，S₁断开，此时电压表的示数为8 V。
③再将滑动变阻器的滑片移至最右端，此时电压表的示数为14 V。
④小灯泡的额定功率P额 = ________W。

答案：
(1)B
(2)小灯泡断路
(3)左
(4)0.5
(5)④1.8
