5. 一题多设问（广元中考）同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6 V的电源一个，定值电阻5个（阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω），规格为“40 Ω 1 A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。
　　　　　

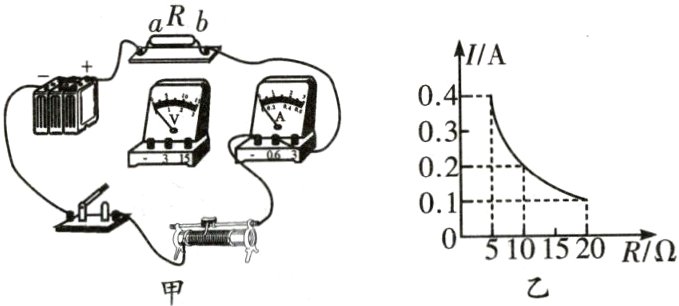

（1）同学们设计并连接了如图甲所示的实验电路，想用电压表0～3 V的量程测量定值电阻R两端的电压，请用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）。
（2）他们先将R = 5 Ω的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为U₀；保持滑片不动，用10 Ω的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向________（选填“左”或“右”）端移动，才能保持a、b间的电压U₀不变；再依次更换a、b间电阻为15 Ω、20 Ω继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图象，如图乙所示。由图乙可知：a、b间电压U₀的值为________V；a、b间电压一定时，通过a、b间导体的电流与导体的电阻成________比。
（3）当他们用25 Ω的电阻替换20 Ω的电阻后，发现电压表示数始终不能调为U₀，为继续完成此次探究，同学们一起设计了如下方案，下列方案不正确的一项是________。（填序号）
A. 将滑动变阻器更换为“50 Ω 1 A”的滑动变阻器，其余不变
B. 将电压为6 V的电源更换为电压为5.2 V的电源，其余不变
C. 只调节滑动变阻器，使U₀为2.3 V
（4）将5 Ω的定值电阻换为15 Ω后，小庆和小丽对接下来的操作有不同的看法：
小庆认为应先闭合开关，再将滑片向右移动，使电压表示数为U₀；小丽认为应先将滑片移到最右端，再闭合开关，然后将滑片向左移动，使电压表示数为U₀。请问你赞成谁的观点？________。简要说明理由：______________________________。

答案：

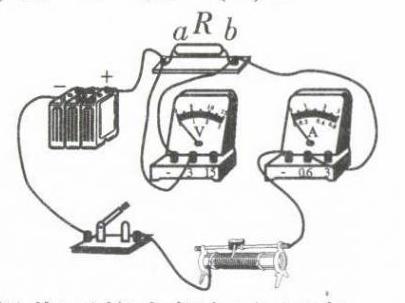

(1)如图所示


(2)右 2 反
(3)C
(4)小丽 小庆的操作可能会损坏电压表
