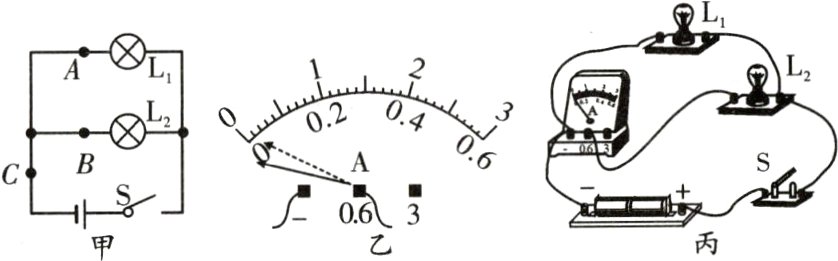

3.（长沙模拟）小明用如图甲所示电路“探究并联电路的电流规律”，实验情况如下：
　　　
（1）小明先将电流表接在A处，闭合开关前，发现电流表的指针偏转如图乙所示，接下来他的操作是________________。
（2）小明再将电流表接在B处，闭合开关后，观察到灯L₁发光，但灯L₂不发光，电流表的示数为零。若电路只存在一处故障，可能是________________。

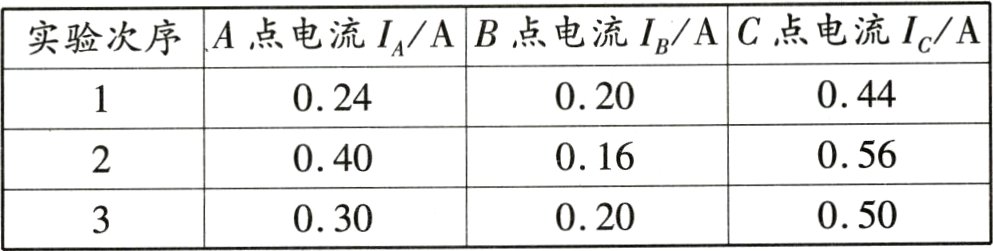

（3）排除故障后，小明更换规格不同的灯泡进行了三次实验，分别测出了A、B、C三处的电流，记录的数据如下表。

通过分析可以得到的实验结论是：在并联电路中，________________。　　　

答案：
(1)将电流表调零
(2)灯L₂断路
(3)干路电流等于各支路电流之和

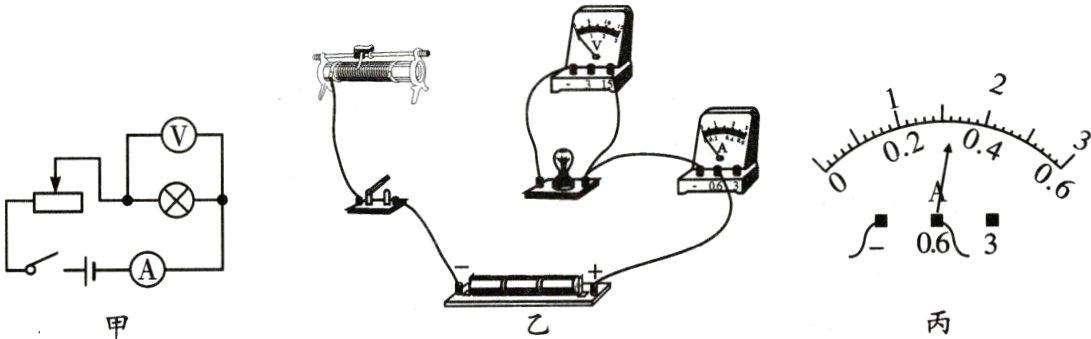

4.（益阳中考）小明同学想探究“通过灯泡的电流与灯泡两端电压的关系”，设计了如图甲所示的电路图。
　

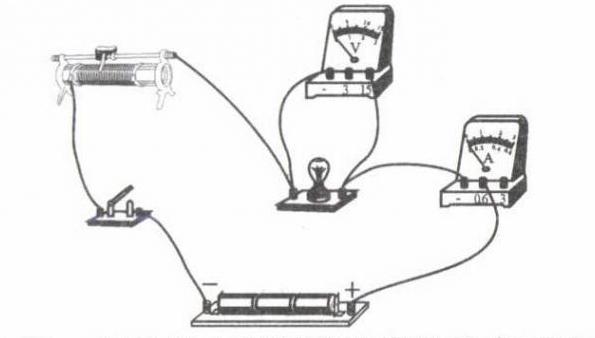

（1）请用笔画线代替导线，按照图甲所示的电路图，在图乙中将实物电路连接完整（要求连线不得交叉；滑动变阻器的滑片向左移动，小灯泡变亮）。
（2）小明同学正确连接电路后，闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大。接下来正确的操作是________。（填序号）
A. 检查电路是否短路
B. 更换电流表
C. 检查小灯泡是否接触良好或损坏
D. 移动滑动变阻器滑片，观察小灯泡是否发光

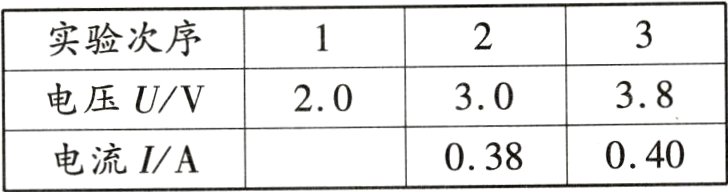

（3）排除电路故障后，下表是按正确的操作测得的数据，其中第一次测得的电流如图丙所示，则电流表示数为________A。从表中数据可看出，通过灯泡的电流与灯泡两端的电压不成正比，其原因是______________________________。
　

答案：

(1)如图所示

(2)C
(3)0.32 灯丝的电阻随着温度的升高而增大
