《2025年畅响双优卷九年级物理全一册人教版》

14.(遂宁中考)傍晚用电高峰时期，小何观察到家中一只标有“220 V 48.4 W”的白炽灯比正常时暗. 他发现灯泡内壁发黑，根据所学知识他知道造成该现象的原因是：灯泡长时间使用后，灯丝升华变细，电阻变_______，导致功率变小；另外，用电高峰期家中实际电压低于220 V，实际功率低于额定功率. 他想知道此时家中的实际电压，于是更换了一只同规格的新灯泡，关闭家中其他用电器，让该灯单独工作100 s，电能表(如图)转盘转了4转，则家中实际电压为_______V.

答案： 大 200

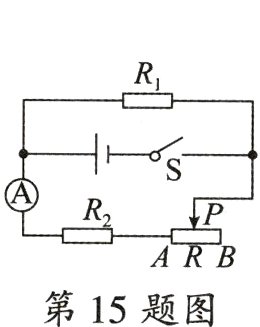

15.(益阳中考)如图所示电路，电源电压不变；R1为发热电阻，阻值为10 Ω. R2为定值电阻，阻值为20 Ω. R为滑动变阻器(A、B为其两端). 闭合开关S，当滑片P移动到A端时，电流表的示数为0.3 A，电源电压U = _______V. 当滑片P移到B端时，发热电阻R1在1 min内产生的热量为_______J.

答案： 6 216

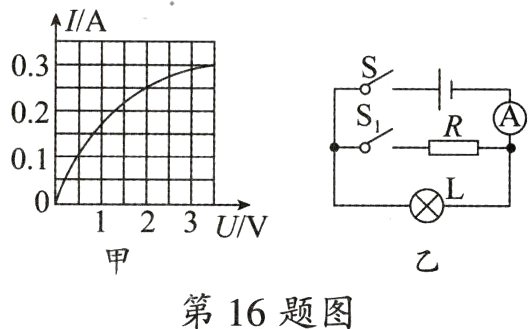

16.(淄博中考)灯泡L的电流随电压变化的图象如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5 W，则电源电压是_______V；再闭合开关S1，电流表的示数变化了0.1 A，则R的阻值是_______Ω；通电1 min，定值电阻R消耗的电能是_______J.

答案： 2 20 12

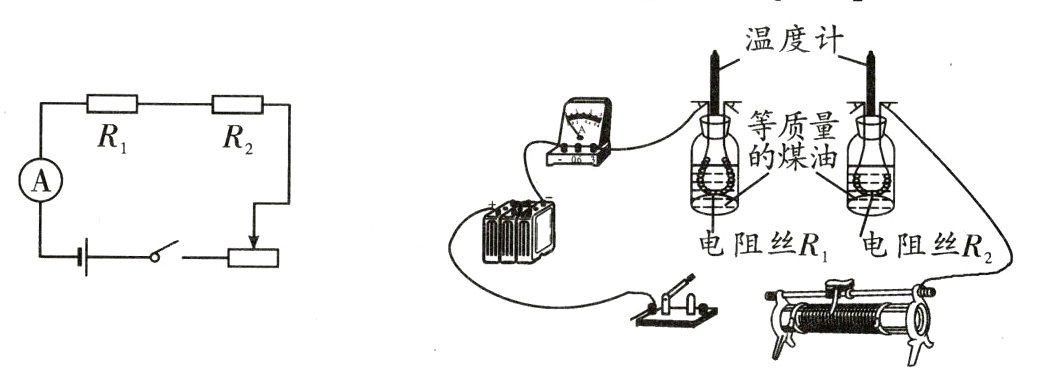

17.(14分)(昆明中考)在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图的实验器材，其中R1 ＞ R2.

实验一：探究电流产生的热量与电阻的关系
(1)请按照图中的电路图将对应实物图连接完整.
(2)电路中电阻丝的连接方式是为了控制_______；电阻丝放出热量的多少，通过_______进行判断.
(3)闭合开关，经过一定时间，用电阻丝R1加热的煤油温度升高了Δt1，用电阻丝R2加热的煤油温度升高了Δt2，那么Δt1_______(选填“大于”“等于”或“小于”)Δt2.
(4)闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同. 实验发现：用电阻丝R1(或R2)加热的煤油，温度升高量Δt1'(或Δt2')_______(选填“大于“等于”或“小于”)2Δt1(或2Δt2). 该实验说明电流产生的热量与电流_______正比例关系.
(5)你认为做这个实验产生误差的主要原因是_______.

答案：

(1)如图所示

(2)电流相同 温度的升高量
(3)大于
(4)大于 不是
(5)有热量损失
