《2025年畅响双优卷九年级物理全一册人教版》

18.(14分)(盐城中考)小华做“测量小灯泡的电功率”的实验，并探究小灯泡亮度与电功率的关系. 电源电压为4 V保持不变. 小灯泡额定电压为2.5 V，滑动变阻器标有“20 Ω 1 A”字样.

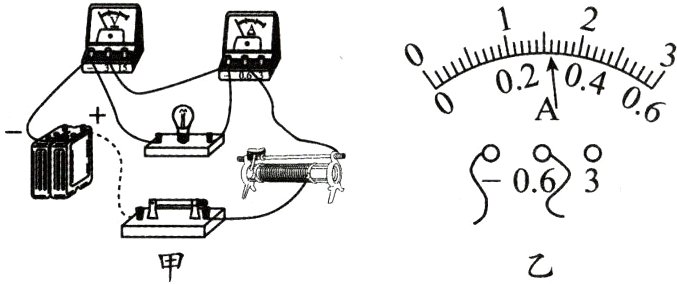

(1)图甲所示是小华正准备接入最后一根导线(图中虚线所示)时的实验电路. 请指出图中在器材操作上存在的不妥之处：_______.

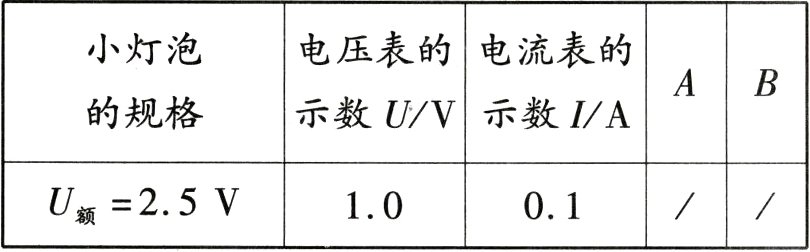

(2)下表是记录与处理实验数据的表格(部分). 表中A和B处内容是_______和_______.

(3)实验中测出小灯泡在U = 2.0 V时的功率后，要测量其额定功率，滑动变阻器的滑片应向_______移动；当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为_______W.
(4)小明认为(2)中表格内数据不是真实的. 你_______(选填“同意”或“不同意”)小明的观点，写出你判断的依据.
答：______________________________.

答案：
(1)开关未断开
(2)小灯泡的功率P/W 小灯泡的发光情况
(3)右 0.8
(4)同意 滑动变阻器的最大阻值为20Ω,此组数据中滑动变阻器接入电路的阻值为30Ω,超过滑动变阻器的最大阻值

19.(7分)如图是某晾衣机的工作电路图，电源电压U = 220 V，其中R是发热电阻. 当开关S1闭合、S2断开时，晾衣机开启风干功能，其额定功率P1 = 44 W；当开关S1、S2均闭合时，晾衣机开启烘干功能，通过R的电流I = 1 A. 试求：
(1)使用风干功能时通过电动机的电流是多少？
(2)使用烘干功能时，电流通过R做功的功率是多少？
(3)使用烘干功能5 min，消耗的电能是多少？

答案： 解:
(1)风干时,开关S₁闭合、S₂断开,电路中只有电动机工作,通过电动机的电流:$I_{1}=\frac{P_{1}}{U}=\frac{44W}{220V}=0.2A$.
(2)当开关S₁、S₂均闭合时,R和M并联,晾衣机开启烘干功能,电流通过R做功的功率:
$P_{2}=U_{2}I_{2}=220V×1A = 220W$.
(3)使用烘干功能,电路消耗的总功率:
$P = P_{1}+P_{2}=44W + 220W = 264W$,
使用烘干功能5min,消耗的电能:
$W = Pt = 264W×5×60s = 7.92×10^{4}J$.
