《2025年畅响双优卷九年级物理全一册人教版》

11. 物理学中规定_______定向移动的方向为电流的方向. 雷雨天气人不能在开阔地站立逗留,因为云层中的电荷会通过地面上较高的物体放电. 设某次带负电的云层通过地面上的树放电,电流的方向_______(选填“向上”“向下”或“无法确定”).

答案： 正电荷 向上

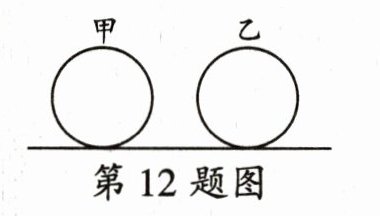

12. 结论开放 如图所示,将甲、乙两个带电小球放在光滑的绝缘水平面上,其中甲球带负电荷,乙球带正电荷,为了使这两个小球在原来的位置静止,沿着甲、乙两球的球心连线方向,在某一位置放上一个小球丙,恰好使得三球均保持静止. 则丙球带电情况及位置可能是____________________. (合理即可)

答案： 带正电,放在甲的左侧(或带负电,放在乙的右侧)

13. 有一种节日小彩灯,20 只一组串联,若通过每盏灯的电流均为 200 mA,则这串小彩灯的总电流为_______A.

答案： 0.2

14. 如图所示的电路中,若同时闭合开关 S₁和 S₃,断开 S₂,灯泡 L₁与 L₂是_______的;若只闭合开关 S₂,灯泡 L₁与 L₂是_______的. (均选填“串联”或“并联”)

答案： 并联 串联

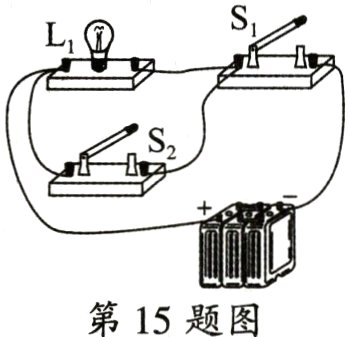

15. 如图所示,当开关 S₁、S₂断开时,电路是_______,当开关 S₁闭合、S₂断开时,电路是_______;当开关 S₁、S₂都闭合时,电路是_______. (均选填“通路”“断路”或“短路”)

答案： 断路 通路 短路

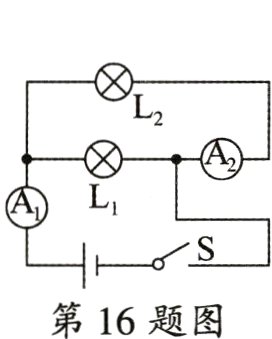

16. 如图所示电路,开关 S 闭合后,发现 A₁、A₂两只电流表的指针恰好转到同一位置,若通过 L₁的电流为 0.8 A,则电流表 A₁的示数为_______A,电流表 A₂的示数为_______A.

答案： 1 0.2

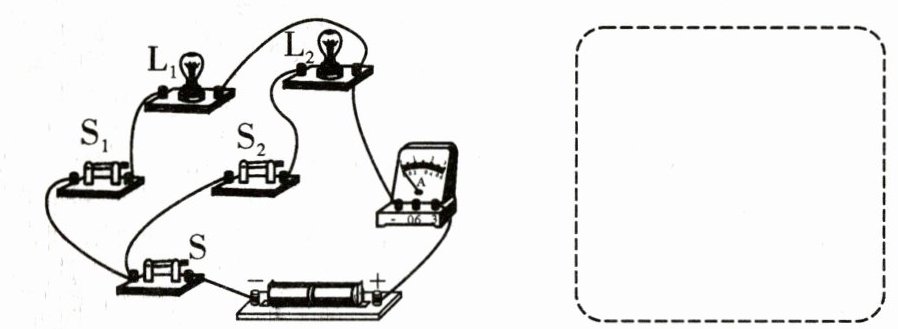

17. (3 分)如图所示为一实物电路,请在虚线框中画出对应的电路图.

答案：
如图所示
