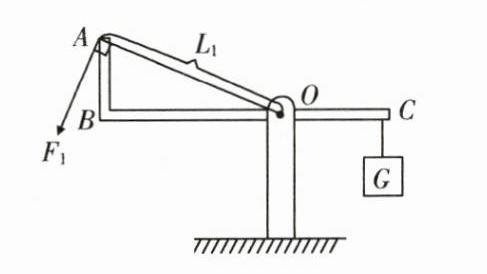

5.请在图中画出使杠杆ABC保持平衡的最小动力F₁及其力臂L₁的示意图.
　　　　　　　　　

答案：

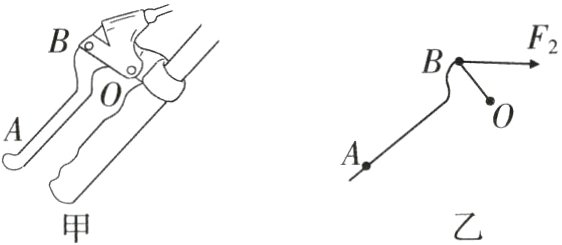

6.如图甲是自行车的手闸，其中ABO部分可视为一个杠杆，其简化示意图如图乙，O为支点，F₂为阻力，请在图乙中画出：
(1)作用在A点的最小动力F₁及其力臂L₁.
(2)阻力F₂的力臂L₂.
　　　　　　　

答案：

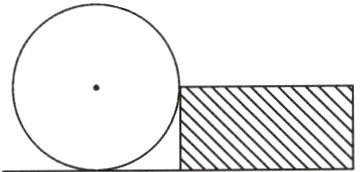

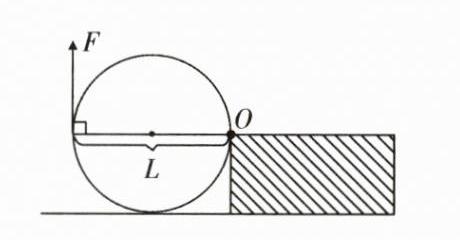

7.如图所示，要把一球滚上台阶，请画出作用在球上的最小力和其力臂.
　　　　　　　　　

答案：

8.日常生活如图甲所示是一种新式的下开式窗户，图乙为该窗户的结构示意图，B为转动轴，O为窗扇的重心，若要将窗扇再向外推开，请画出将窗扇推开所用最小力F及其力臂L的示意图.
　　　　　　　

答案：

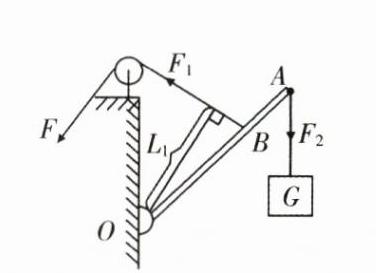

9.工程实践如图是一个轻质杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动.请在图上画出杠杆所受的阻力F₂和动力的力臂L₁.
　　　　　　　　　
