《2025年海淀单元测试AB卷八年级物理下册教科版》

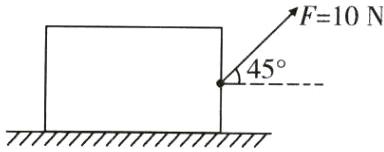

1. 一静止在水平面上的物体受到大小为10 N、与水平面成45°角斜向上的拉力，画出物体所受拉力的示意图.（作用点已给出）
　　　　　　　　　　

答案：
如图所示.

(图中为一长方体物块，在右上角受到与水平方向成45°角斜向右上方、大小F = 10 N的拉力)

2. 如图所示，用手将一端固定的弹簧向右拉伸，请画出弹簧对手的弹力的示意图.
　　　　　　　　　　

答案：
如图所示.

(图中为一端固定在墙上的弹簧，弹簧另一端有手在拉伸弹簧，弹簧上有拉力F)

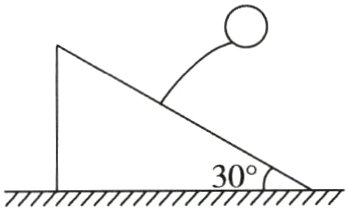

3. 如图所示，一根弹性杆的一端固定在倾角为30°的斜面上，杆的另一端固定一个重力是2 N的小球，小球处于静止状态，请画出弹性杆对小球的弹力的示意图.
　　　　　　　　　

答案：

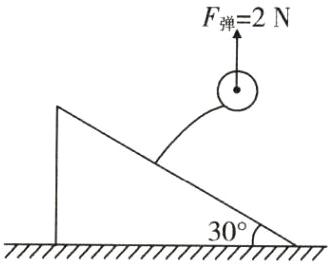

如图所示.

(图中为一个小球被绳子拉着悬挂在斜面上，绳子拉力F弹 = 2 N，斜面倾角为30°)

4.（2024·吉林中考）如图所示，O为雪人的重心，请画出雪人受到重力的示意图.
　　　　　　　　　　

答案：
如图所示.

(图中为一个雪人，重心在O点，受到竖直向下的重力G)

5. 如图所示是向斜上方飞出的足球，不考虑空气阻力，请画出足球所受力的示意图.
　　　　　　　　　　　

答案：
如图所示.

(图中为一个足球，有速度v，受到竖直向下的重力G)
