《2025年海淀单元测试AB卷八年级物理下册教科版》

11. 如图所示是分拣快递的皮带传输机传送物体的示意图，转动轮带动水平皮带匀速向右运动. 将一物体轻轻放在皮带的左端，水平传送带上的物体向右匀速运动. 试画出此时传送带上物体所受力的示意图.
　　　　　　　　　　

答案：
如图所示.

(图中为一个物块在传送带上向右运动，物块受到竖直向下的重力G，竖直向上的支持力F)

12. 如图，物体A、B在力F作用下，以相同的速度在水平面上向右做匀速直线运动. 请画出物体B在水平方向上的受力示意图.
　　　　　　　　　　

答案：
如图所示.

(图中物块A在物块B上，物块A受到水平向右的拉力F，物块B受到地面给的摩擦力f1，物块A给物块B的摩擦力f2)

13.（2024·聊城中考）如图所示，把一个质量分布均匀的小球用绳子悬挂起来，将小球拉到一定高度稳定后松手. 画出小球在摆动过程中经过P点时所受力的示意图.（忽略空气阻力）
　　　　　　　　　　　

答案：
如图所示.

(图中为一个小球P被绳子拉着摆动，受到竖直向下的重力G，绳子拉力F)

14. 质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，请作出此时小球所受重力G和弹力F的示意图.
　　　　　　　　　　

答案：
如图所示.

(图中为一个放在弹簧上的圆球，受到竖直向下的重力G，弹簧给的竖直向上的弹力F)

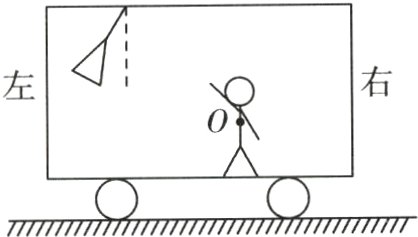

15. 正在向右行驶的公交车上悬挂的安全把手突然向左偏转，如图所示. 画出此时站在公交车上乘客的受力示意图（力的作用点画在重心O上）.
　　　　　　　　

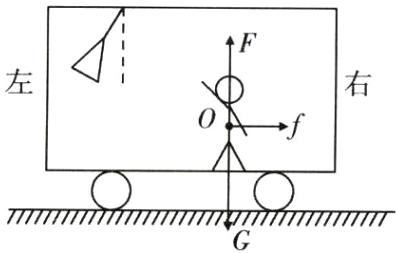

答案：
如图所示.

(图中为一个在车厢内的小球O，车厢内有摩擦力f，小球受到竖直向下的重力G，竖直向上的支持力F)
