《2025年海淀单元测试AB卷八年级物理下册教科版》

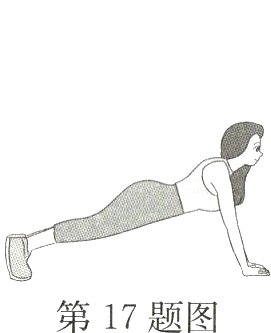

17. 如图是运动员在水平地面上做俯卧撑时的情景. 已知地面对两个手掌的支持力为360 N，对两个脚尖的支持力为240 N，手掌到脚尖的距离为1.5 m，则运动员所受的重力为________ N，人体重心到脚尖的水平距离为________ m.

答案： 600　0.9

18. 如图所示，用相同的滑轮安装成甲、乙两种装置，分别用Fₐ、Fᵦ匀速提升重力为Gₐ、Gᵦ的A、B两物体，不计绳重和摩擦. 若Gₐ＞Gᵦ，则ηₐ________ ηᵦ；若Fₐ=Fᵦ，则Gₐ________ Gᵦ.(均选填“＞”“＜”或“=”)

答案： ＞　＜

19.(3分)(2024·湖北中考)2024年6月2日至3日，“嫦娥六号”完成了人类首次月球背面采样. 如图，“嫦娥六号”的机械臂正绕O点转动，将采集的月球样品送往储存装置. 请画出样品对机械臂上A点的作用力F的力臂L.

答案：
如图所示.
　　　　　　　
画杠杆力臂“四步法”
找支点：杠杆绕着转动的一个固定点
画力线：画好动力作用线和阻力作用线，必要时用虚线将力的作用线延长(或反向延长)
作垂线：从支点O向力的作用线引垂线(画垂足)，垂线段就是力臂
标力臂：用大括号标出，并在旁边标注$L_{1}$或$L_{2}$表示动力臂或阻力臂

20.(3分)如图所示，请画出最省力的滑轮组绳子的绕法.

答案：
如图所示.
　　　　　　　　　　

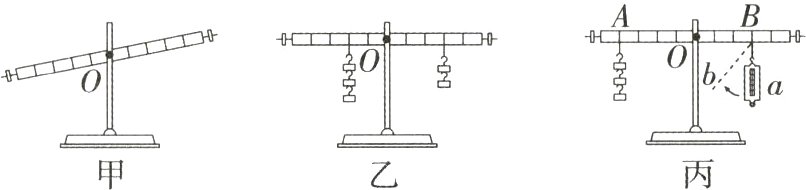

21.(8分)(2024·自贡中考)如图所示，小王在“探究杠杆平衡条件”的实验中，所用的实验器材有刻度均匀的杠杆、支架、弹簧测力计、刻度尺、细线和质量为50 g的钩码若干个(g取10 N/kg).

(1)如图甲所示，实验前杠杆左侧下沉，则可将左端的平衡螺母向________(选填“左”或“右”)调节，直到杠杆在水平位置平衡.
(2)在图乙中杠杆平衡时，若在杠杆左右两边所悬挂的钩码下同时增加一个相同的钩码，则杠杆________(选填“左”或“右”)端下沉.
(3)如图丙所示，在A点悬挂3个钩码，在B点用弹簧测力计竖直向下拉，使杠杆在水平位置再次平衡，则拉力大小为________ N. 若保持杠杆平衡状态不变，将弹簧测力计由a方向缓慢转动到b方向的过程中，其示数将________(选填“变大”“变小”或“不变”).

答案：
(1)右　
(2)右　
(3)2　变大
