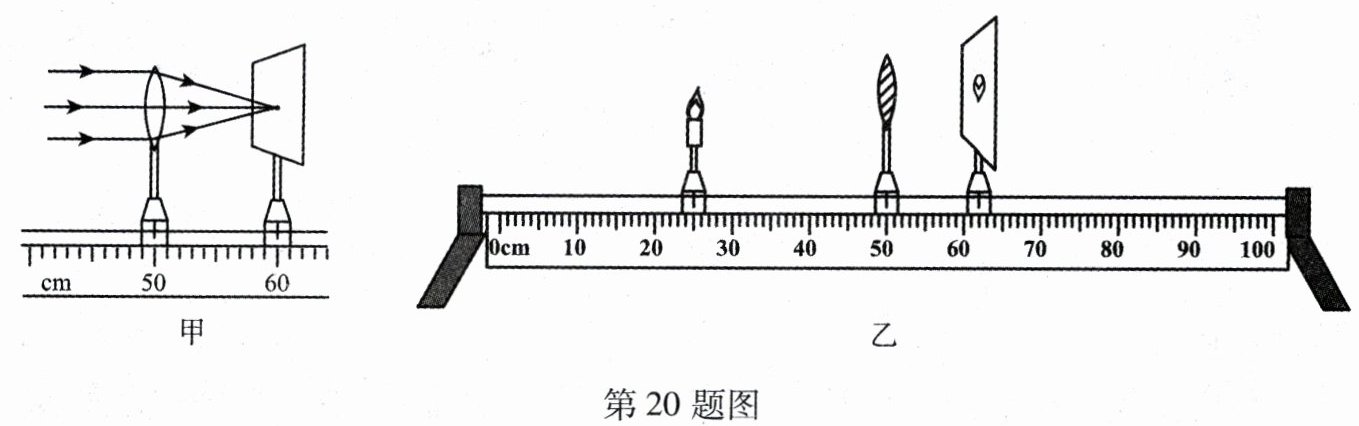

20. (6 分)实验小组用图乙所示的装置做“凸透镜成像规律”实验。

(1) 图甲用平行光正对透镜照射,在光屏上得到一个最小、最亮的光斑,则凸透镜焦距 $ f = $10.0cm。
(2) 为使烛焰的像始终在光屏的中央,应使烛焰和光屏的中心在凸透镜的主光轴上。

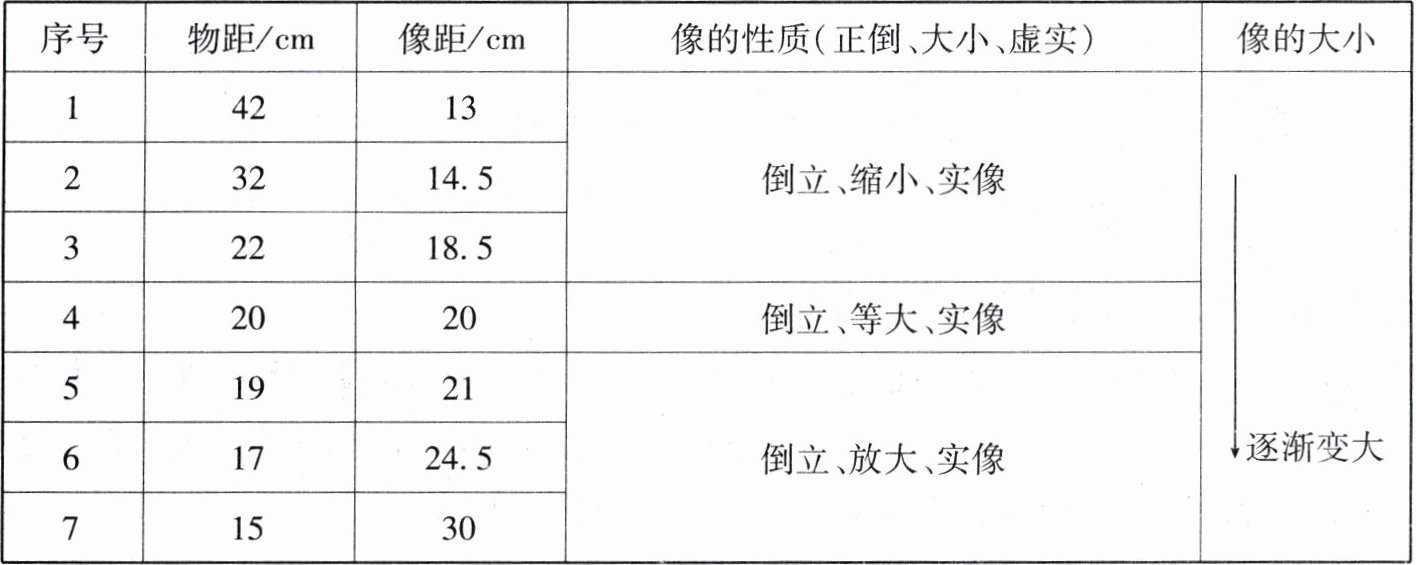

(3) 实验中将凸透镜固定在光具座上,改变蜡烛的位置以改变物距;再移动光屏找像,记录成像性质与像距。阿喜同学通过对比像的高度与烛焰的高度总结了像的性质,实验表格如下。

分析表中的数据,可知凸透镜成放大像和缩小像的物距分界点是二倍焦距处。
(4) 做完以上 7 组数据后,阿喜同学准备整理器材结束实验。你认为实验数据是否收集全?否(填“是”或“否”)。你的理由是一倍焦距以内的成像特点还未记录。
(5) 当烛焰通过凸透镜成像时,如图乙,能直观地看出像上下颠倒,想要验证“倒立的像”左右也颠倒,你能想到的方法是轻轻吹动烛焰（或选用高度不同的蜡烛相对于凸透镜左右放置、换“F”字光源，使物体左右不对称的方法均可）。

答案： （1）10.0
（2）主光轴
（3）二倍焦距处
（4）否 一倍焦距以内的成像特点还未记录
（5）轻轻吹动烛焰（或选用高度不同的蜡烛相对于凸透镜左右放置、换“F”字光源，使物体左右不对称的方法均可）
