21. (6 分)某同学想探究“凸透镜成实像时,像距与物距的关系”,所用的实验器材有:焦距为 10cm 的凸透镜、光具座、蜡烛、光屏等。
(1) 将蜡烛、凸透镜和光屏放在光具座上,点燃蜡烛,调整凸透镜和光屏的高度,使______、凸透镜和光屏三者的中心大致在同一______上。
(2) 实验中装有凸透镜的滑块一直固定在光具座上的 50cm 刻度线处不变(如图甲所示),则应将装有蜡烛的滑块放置在光具座的 0 至______ cm 刻度线之间的某一位置。

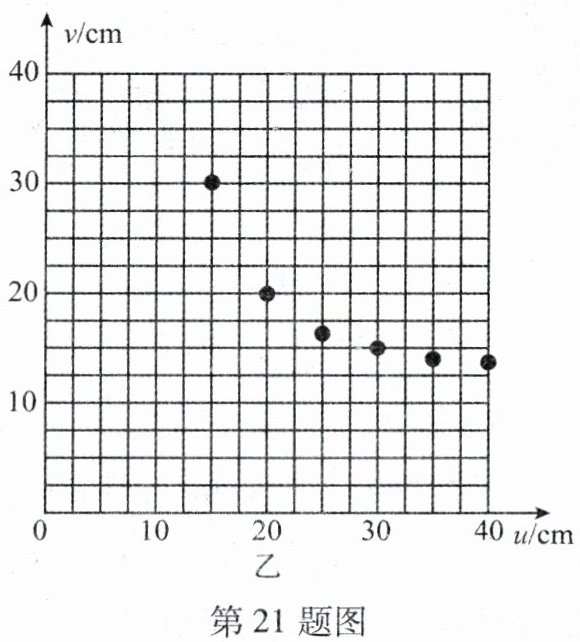

(3) 进行操作,记录数据,并将实验数据在方格纸上描点如图乙所示,请用笔画线将图像补充完整。

(4) 分析图像可得出的结论:凸透镜成实像时,______。
(5) 从图像中可以看出,当把装有蜡烛的滑块放置在光具座 32cm 刻度线处时,像距为______ cm。

答案：

(1)烛焰 高度
(2)40

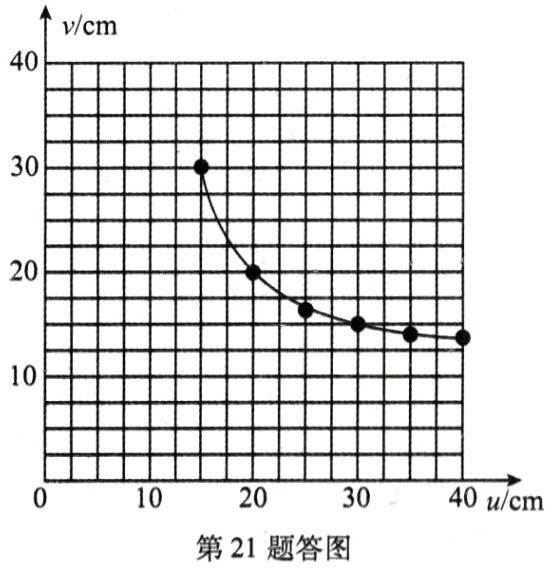

(3)如答图所示
(4)像距随物距的增大而减小
(5)22.5
