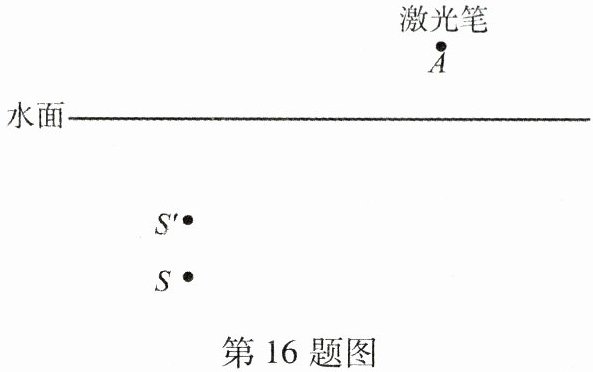

16. 如图所示,小丽看到水中$S'$处有一条鱼,而 S 才是鱼的真实的位置,现要利用激光笔从 A 点发出一束光照射到 S 上,请你在图中完成光路。

答案：
如答图所示

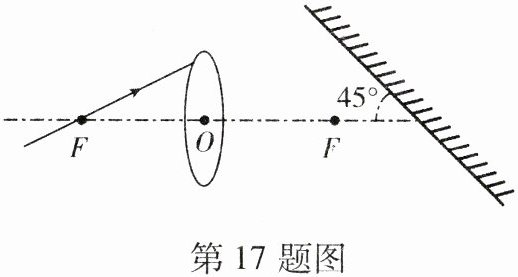

17. 如图一条光线经过凸透镜左侧的焦点 F 射向凸透镜,请在图中画出这条光线经凸透镜折射及再经平面镜反射的光路图。

答案：
如答图所示

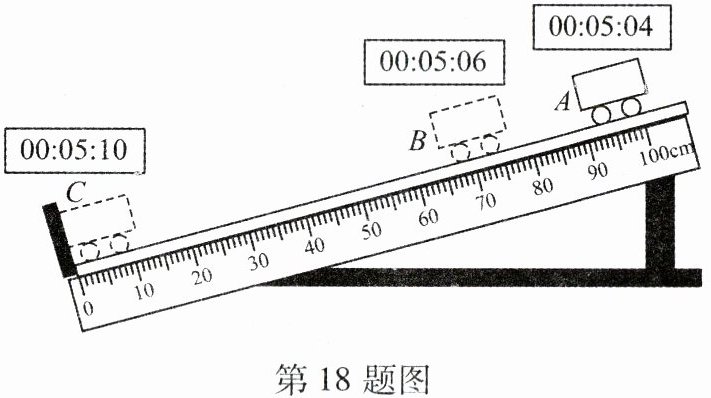

18. (6 分)某物理兴趣小组利用带有刻度尺的斜面、小车和数字钟表“测量小车的平均速度”,如图所示。图中显示的是他们测量过程中小车在 A、B、C 三个位置及其对应时间的情形,显示时间的格式是“时:分:秒”。请你根据图示回答下列问题:

(1) 实验中用到金属片,则下列不属于金属片的作用是(A)(填字母)。
A. 使斜面保持一定的角度
B. 让小车在一定的位置停下来
C. 与小车相碰发出声音,便于测出小车行驶相同路程的时间
(2) 小车从 A 位置到 B 位置的平均速度是0.125m/s。
(3) 若将斜面右端的垫块升高,小车从 A 位置到 C 位置的平均速度将变大。
(4) 实验前必须学会熟练使用电子表,如果让小车过了 A 点后才开始计时,则会使所测AC 段的平均速度偏大。
(5) 想要计算 BC 段的平均速度,小强认为可以先测量 BC 段的路程,然后让小车从 B 点由静止开始下滑,测出小车到达 C 点的时间;这样会造成测量的时间是错误的,这样计算 BC 段的平均速度会偏小。

答案：
(1)A
(2)0.125
(3)变大
(4)大
(5)时间 小
