《2025年无敌战卷课时作业八年级物理上册人教版》

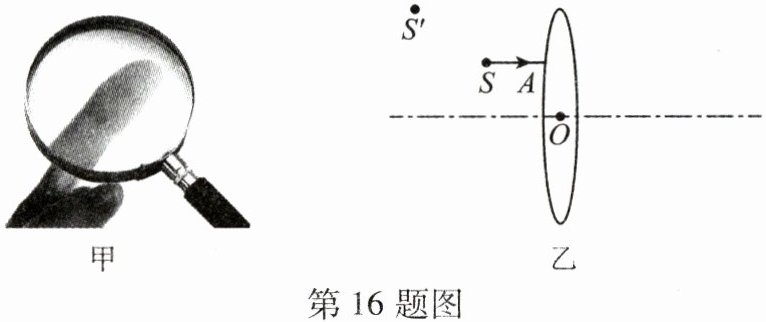

16. 如图甲所示是使用放大镜看手指的情景,图乙是其简化光路图。点 $ S $ 表示手指的位置点,$ S' $ 表示手指的虚像位置,光线 $ SA $ 是由点 $ S $ 发出的一条平行于凸透镜的主光轴的光线,请在乙图作出 $ SA $ 的折射光线,并确定凸透镜右侧焦点 $ F $ 的位置。

答案：

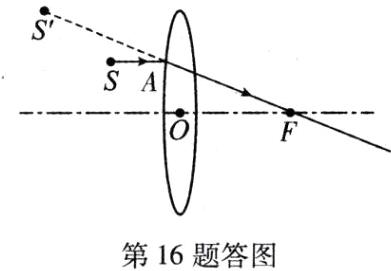

如答图所示

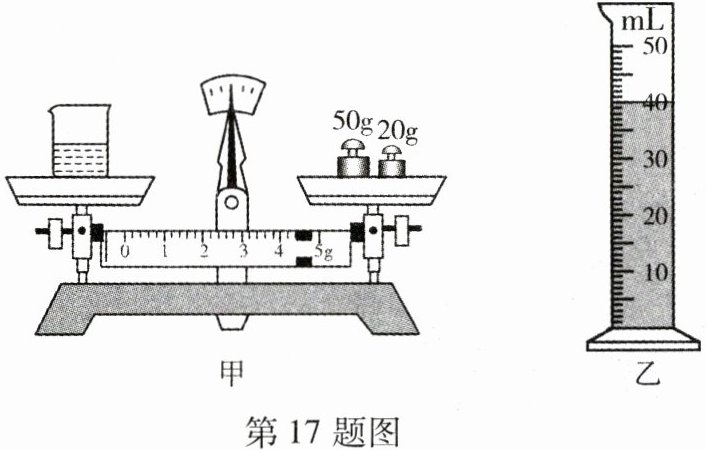

17. (6 分)小明利用图中器材测量牛奶的密度。

(1)天平放在水平桌面上,将游码调到标尺左端零刻度线处,发现指针偏向分度盘的右侧,应将平衡螺母向左调。
(2)使用调节好的天平测量烧杯和牛奶的质量,天平平衡时,如图甲所示,则烧杯和牛奶的总质量是74.4g。
(3)将牛奶倒入量筒中,如图乙所示,则量筒内牛奶的体积是40 $ cm^3 $。
(4)再把烧杯放在天平左盘,测得质量为 33.2g。则牛奶的密度 $ \rho_{牛奶} = $1.03 $ g/cm^3 $。
(5)将牛奶倒入量筒时,没有倒净,测量烧杯质量时,杯壁上粘有牛奶,则所测牛奶的密度不受影响(填“偏大”“偏小”或“不受影响”)。

答案：
(1)零刻度线处 左
(2)74.4
(3)40
(4)1.03
(5)不受影响

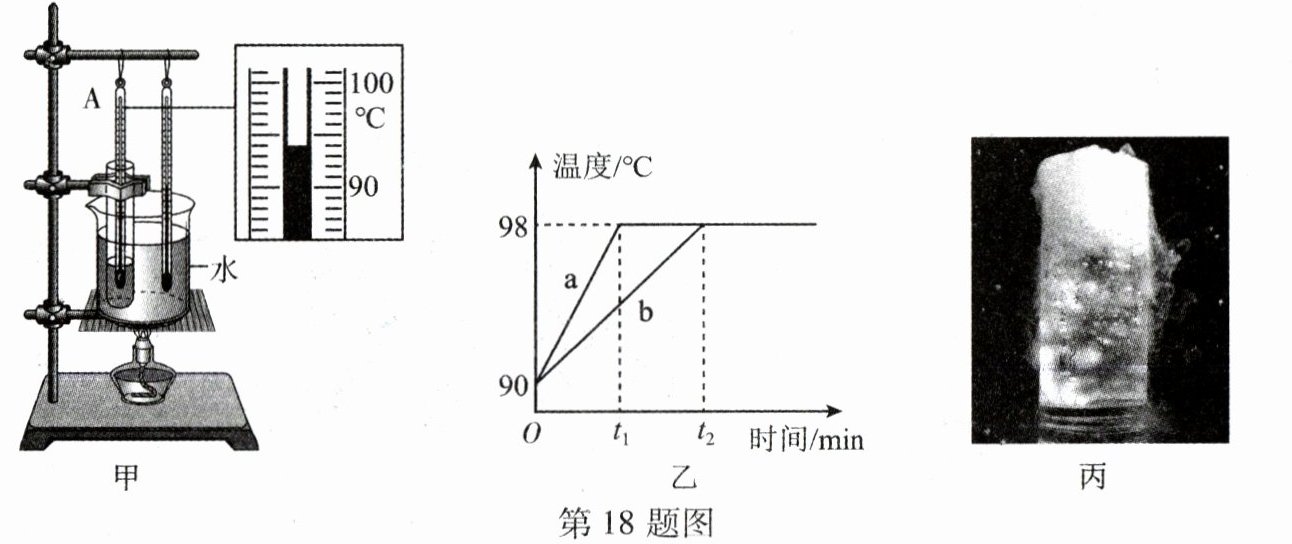

18. (7 分)在实践课上,小明想到做海波和石蜡熔化实验时,学到的一种加热方法“水浴法”,于是想采用水浴法做“水的沸腾实验”。他组装了图甲所示装置。

(1)在安装器材时最后装的应该是______(填“酒精灯”或“A 温度计”)。
(2)某时刻 A 温度计的示数如图甲所示,示数为______℃。
(3)观察实验现象发现,烧杯中的水沸腾了,而试管中的水没有沸腾,其原因是试管中的水______。
(4)实验中每隔半分钟记录了两个温度计的示数,根据记录的实验数据,绘制了如图乙所示的图像,则______(填“a”或“b”)图像代表试管中水的温度变化。
(5)小博小组做了一个有趣的实验,把一个空杯子放在桌子上,用镊子夹了几块干冰放入杯中,再向杯中倒入一些热水,杯中出现了“沸腾”现象,并且冒出大量的白雾,如图丙所示。我们看到这个“沸腾”现象中的气泡是干冰______(填物态变化名称)变成气态的二氧化碳,在这个过程中要______热量,周围的水蒸气______(填物态变化名称)成小水滴,形成白雾。
(1)A温度计
(2)94
(3)达到沸点后,不能继续吸热
(4)b
(5)升华吸收液化

答案：
(1)A温度计
(2)94
(3)达到沸点后,不能继续吸热
(4)b
(5)升华 吸收 液化
