《2025年无敌战卷课时作业八年级物理上册人教版》

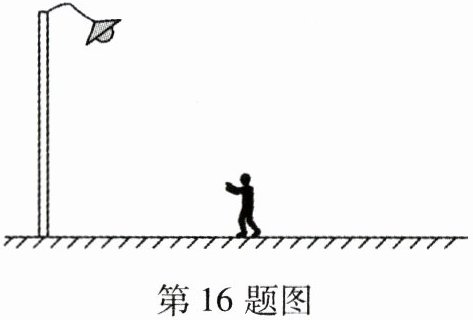

16.如图所示,小华站在路灯下,请画出小华在地面上形成影子的光路,并标出影子的范围。(保留作图痕迹)

答案：
如答图所示

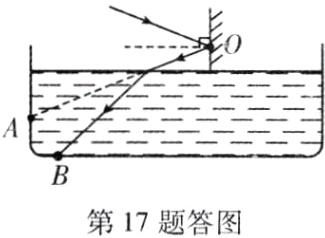

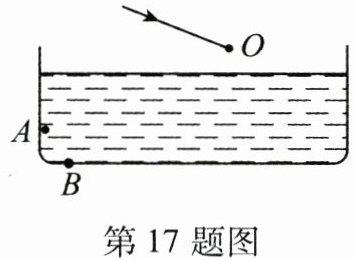

17.如图所示,暗室内有一个容器,容器上方一激光束入射到平面镜(图中未画出)上的O点,光束经平面镜反射后照射到容器壁的A点。现在给容器中装水,水面到如图所示位置,结果发现原来射到A点的光束射到容器底的B点了,请确定平面镜的位置后画出来,并作出激光束从镜面O点反射后,照射到B点的光路图。

答案：
如答图所示

18.(3分)下面是物理实验中常用的测量工具,请回答下面的问题。

(1)如图甲所示,所测铅笔的长度是5.76cm。
(2)图乙为一秒表(大表盘上的指针走一圈是30s)及某次测量时表盘的放大图,则该秒表的读数为336.5s。
(3)如图丙所示,该温度计的示数为30℃。

答案：
(1)5.76
(2)336.5
(3)30
