《2025年5年中考3年模拟八年级物理下册沪粤版》

1. (2023广西中考节选)在图中画出苹果所受重力G的示意图。
　　　　　　

答案：
如图所示

解析：苹果所受重力的方向竖直向下，从重力的作用点（O点）竖直向下作出一条带箭头的线段并标出重力的符号G。

2. (2023安徽中考)如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。
　　　　　　　

答案：
如图所示

解析：重力的方向是竖直向下的，从杯子的重心竖直向下画一条带箭头的线段，并用G表示。

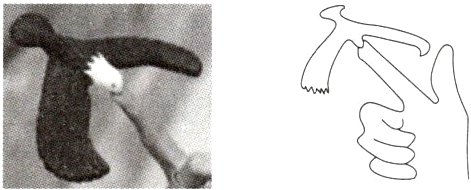

3. (2024山东济南模拟)如图是工艺品平衡鸟，将平衡鸟的喙尖放在任何支持面上，它都能保持水平平衡。请大致确定图中平衡鸟的重心O，并画出平衡鸟所受重力G的示意图。
　　　　

答案：
如图所示

解析：静止在手指上的平衡鸟处于平衡状态，其重心在平衡鸟与手的接触点，从重心沿竖直向下的方向画一条带箭头的线段，并用G表示。

4. (2024广东佛山南山期中)如图所示，原长10cm的弹簧与木块相连，此时与弹簧相连的木块正在水平地面上向右滑动，此时弹簧长度为15cm，请在〇点画出木块所受弹簧弹力F的示意图。
　　　　　　　

答案：
如图所示

解析：此时弹簧长度为15cm，大于原长，故木块受到的弹力F方向水平向右。

5. (2024安徽合肥蜀山模拟)如图所示，某同学在游乐场游玩时从滑梯上滑下，请画出该同学受到斜面支持力F的示意图。
　　　　　　

答案：
如图所示

解析：某同学在游乐场游玩时从滑梯上滑下，该同学受到斜面的支持力F方向垂直于斜面向上。

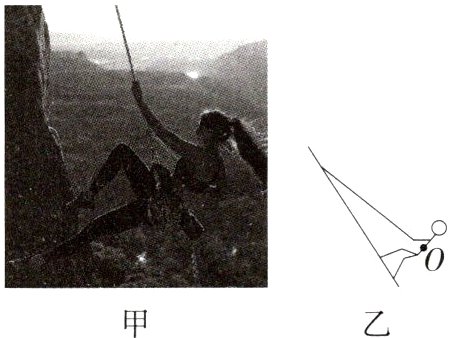

6. (跨学科·物理学与日常生活)(2024广东深圳南山模拟)攀岩是年轻人非常喜欢的一种运动，如图甲是一名攀岩运动员拉着绳子停在峭壁上的情景。图乙是这一时刻的简化图，请你以重心O为作用点，在图乙中画出峭壁对运动员的支持力和绳子对运动员的拉力。
　　　　　

答案：
如图所示

解析：峭壁对运动员的支持力F支垂直于峭壁向上，绳子对运动员的拉力F拉沿绳子向上。

7. (2024广东汕头潮阳新世界中英文学校月考)带磁性的粉笔擦吸在黑板上不掉下来，如图所示。
请作出粉笔擦所受摩擦力的示意图。
　　　　　　　　　

答案：
如图所示

解析：粉笔擦吸在黑板上不掉下来，有向下运动的趋势，则摩擦力f方向竖直向上。

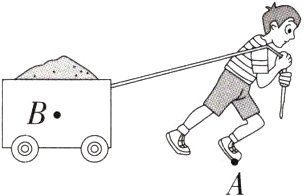

8. (2024广东高州期中)如图所示，小明拉车帮家里运输建材，请在图中画出前脚A点受到地面摩擦力的示意图，在B点画出小车受到地面摩擦力的示意图。
　　　　　　

答案：
如图所示

解析：前脚蹬地，前脚相对地面有向左的运动趋势，故地面给小明的前脚一个向右的摩擦力f；小车在拉力的作用下相对于地面向右运动，则受到地面水平向左的摩擦力f₀。分别从A、B两点开始，沿水平向右、水平向左画一条带箭头的线段，并标明相关符号。

9. (新课标·科学推理)(2024安徽淮南期中)如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放(无初速度)在传送带上，请作出物体刚放上传送带时所受摩擦力f的示意图。(P8202002)
　　　　　　　

答案：
如图所示

解析：由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心沿水平向右的方向画一条带箭头的线段，用f表示。
