《2025年通城学典通城1典中考复习方略物理江苏专用》

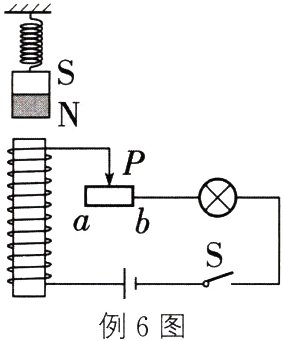

例6 如图所示，在电磁铁正上方用弹簧挂一条形磁体，当开关闭合后，螺线管的上端为________极，在滑片P从b端向a端滑动的过程中，弹簧长度________（变长/变短）.

答案： 例6 N 变长

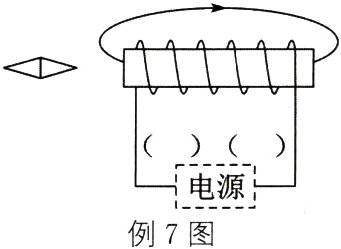

例7（2023·南通）如图所示，小磁针静止在通电螺线管左侧，请标出小磁针的N极和电源正极.

答案：
例7 如图所示

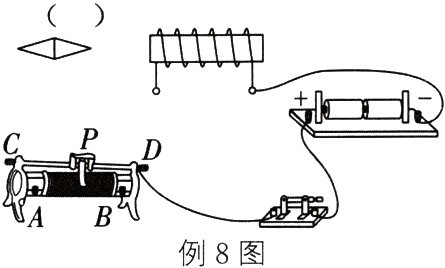

例8（2023·宜宾）如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片P能改变螺线管磁性强弱）.

答案：
例8 如图所示

例9 如图所示为探究通电螺线管外部磁场方向的实验装置.

（1）在玻璃板上均匀撒上铁屑，放上小磁针. 闭合开关后，________玻璃板，铁屑的分布情况表明，螺线管外部的磁场与________磁体周围的磁场相似.
（2）接通电路，小磁针静止时________极的指向就是该点的磁场方向，磁场的特征用________描述.
（3）调换电源的正、负极，闭合开关，小磁针偏转方向________，说明通电螺线管外部磁场的方向与________有关.

答案： 例9
(1) 轻敲 条形
(2) N 磁感线
(3) 相反 电流方向

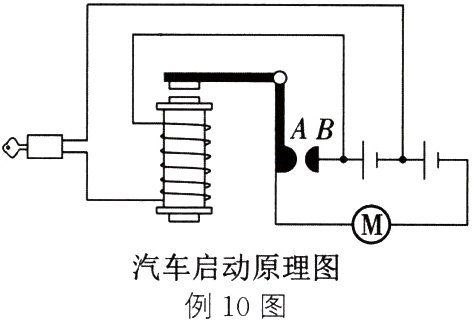

例10 如图是汽车启动原理图，汽车启动时需将钥匙插入钥匙孔并旋转（相当于闭合开关），根据原理图，下列说法正确的是 （ ）

A. 电磁铁是根据电磁感应原理制成的
B. 工作时，电磁铁的上端为S极
C. 电动机的工作电压比电磁铁的工作电压低
D. 电磁铁通电时，吸引上方的衔铁，触点A、B接触，汽车启动

答案： 例10 D

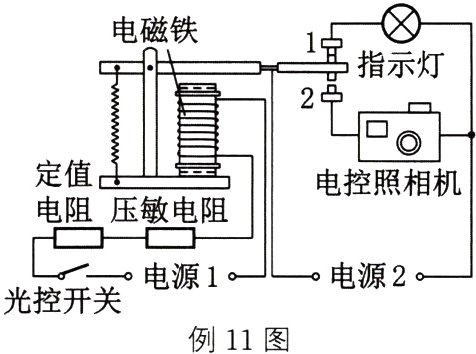

例11（2024·扬州江都二模）如图所示是一种“闯红灯违规证据模拟记录器”的工作原理图，光控开关接收到红绿灯发出的红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电路中电流变大，电磁铁的磁性________（变大/不变/变小）. 使衔铁与触点________（1/2）接触，电控照相机工作，拍摄违规车辆. 要使质量较小的车闯红灯也能被拍下，可以适当________（增大/不改变/减小）定值电阻的阻值.

答案： 例11 变大 2 减小
