《2025年通城学典通城1典中考复习方略物理江苏专用》

例1（2024·盐城模拟）如图为宾馆房间的取电房卡.将房卡插入槽中，房间内的用电器才能使用. 房卡的作用相当于电路元件中的________；给充电宝充电时，充电宝相当于简单电路中的________；充电宝给手机充电时，充电宝相当于简单电路中的________.
　　　　　　　

答案： 开关 用电器 电源

例2 如图所示，电路中要使L₁和L₂并联，应闭合开关________；要使L₁和L₂串联，应闭合开关________；为了防止电路出现短路，不能同时闭合开关________.
　　　　　　

答案： S₁、S₃ S₂ S₂、S₃

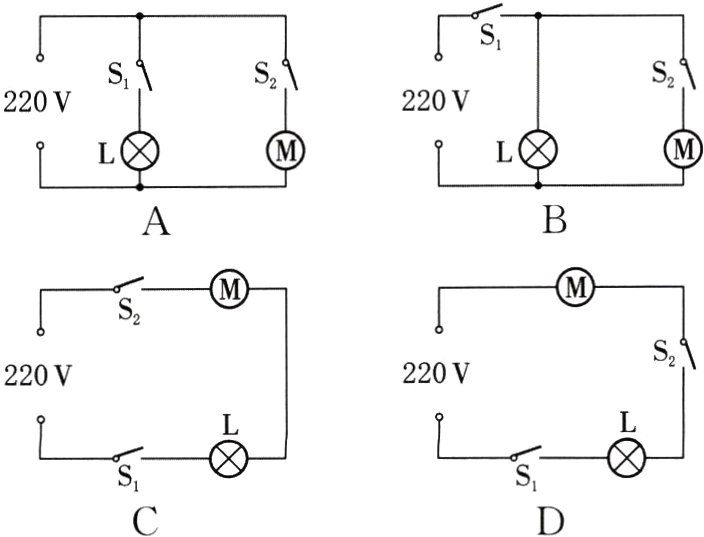

例3（2024·无锡）电冰箱冷藏室中的照明灯L由门控开关S₁控制，压缩机（电动机）由温控开关S₂控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是 （ ）

答案： A

例4（2024·盐城模拟）用铅笔画线表示导线，按要求补充完成如图所示的实物连线图.要求：①灯L₁和L₂并联；②开关S控制整个电路.
　　　　　　　　　

答案：
如图所示

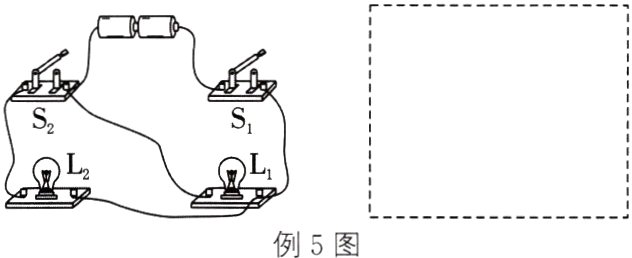

例5 根据实物电路，在图示虚线框内画出电路图.
　　　　　

答案：
如图所示

例6 关于电流表和电压表的使用，下列说法错误的是 （ ）
A. 使用前都应检查指针是否指零
B. 若有两个量程，一般都先用大量程“试触”
C. 两表都不能将两接线柱直接接到电源的两极上
D. 电流表与被测电路串联，电压表与被测电路并联

答案： C

例7 在如图所示电路中的“〇”内填上适当的电表符号，当开关闭合后，两个小灯泡并联.
　　　　　　　　　

答案：
如图所示

例8 一种节日彩灯由55只相同的彩灯串联接到照明电路中构成，55只彩灯同时发光时测得电源插头处的电流是600 mA，那么通过每只彩灯的电流是________A，每只彩灯两端的电压为________V. 在使用过程中若某一彩灯灯丝烧断，则此瞬间该彩灯两端的电压为________V，此时涂在细金属丝上的绝缘物质就会被击穿，细金属丝与支架相连，则其他的彩灯可以继续发光.

答案： 0.6 4 220
